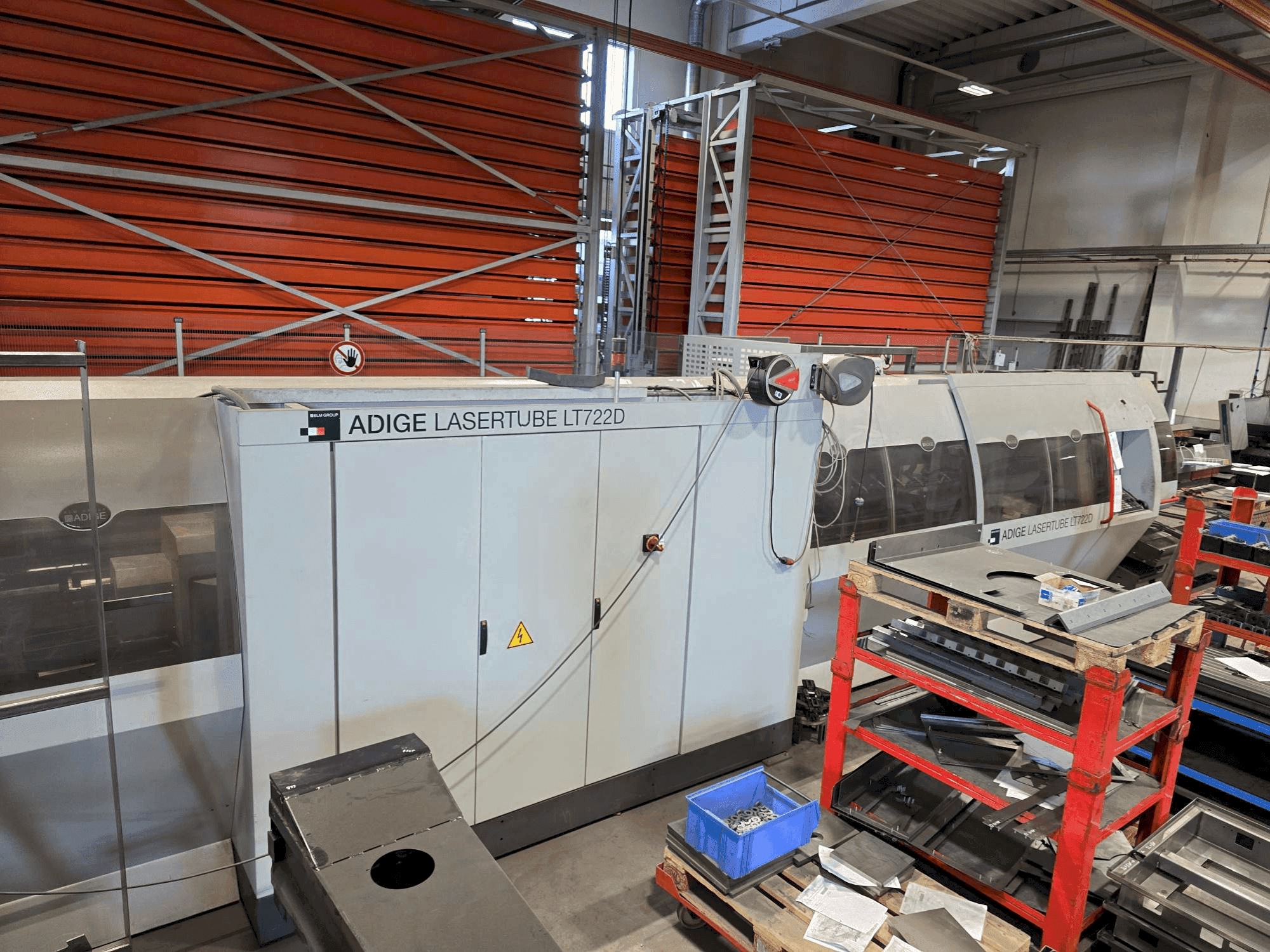

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Poolkinnine, difusioonjahutusega co2 laserallikas rofin dc 025 compact. Nimivõimsus: 2500 W.

• Automaatse mahalaadimissüsteemi põhimoodul koos 1-cnc-teljega juhitava toe toetusega töödeldavale torule.

• Programmiga juhitav mahalaadimine

• Automaatse mahalaadimissüsteemi laiendusmoodul kuni 4500 mm pikkuste detailide jaoks.

• Heade detailide sorteerimine ette (laua poole) ja taha (laaduri poole)

• Lõigatud detailide ja lõikejääkide sorteerimine kassetti

• Sobib avatud profiilide töötlemiseks (lame-, l-, c- ja u-profiilid)

• Spetsiaalsed mehaanilised seadmed ja protsessimuudatused avatud profiilide jaoks

• Sobib kergterasest või roostevabast terasest torude töötlemiseks

• Ümmarguste torude mõõtmed: Ø 12-140 mm

• Nelinurkse toru mõõtmed: 12 x 12 mm kuni 120 x 120 mm

• Ristkülikukujulise/lapiku ovaalse toru mõõtmed: külg 10 mm kuni max 140 mm.

• Suurim külgvahe ristkülikukujuliste/lapik-ovaalsete torude puhul: 110 mm

• Töödetaili ümbrus: sisse kirjutatud Ø 170 mm ringile.

• Torude maksimaalne kaal: 15 kg/m; kokku maksimaalselt 100 kg.

• Seadme ja mahalaadimisseadme omadused

  • 6,5 m pikkuse kimbu laaduri seadmed tundlike pindadega torude/torude jaoks: Kettide kummist ümbris materjali etteandmiseks. Torude/torude laadimis- ja kinnihoidmisosade plastkatted kuni eraldamiseni.

  • Automaatse mahalaadimisseadme põhimoodul, koos: 1-CNC-teljega juhitav tugi töödeldavale torule/torule. Programmiga juhitav mahalaadimine.

  • Automaatse mahalaadimisseadme laiendusmoodul kuni 4500 mm pikkuste osaliste pikkuste jaoks, koos: Heade osade sorteerimine: Ettepoole (konsooli poole), 250 mm kuni 4 500 mm. Tagasi (laaduri pool) kuni 4 000 mm. Alla 250 mm pikkuste saagiotsade ja jääkide sorteerimine kassetti.

  Torude/torude spetsifikatsioonid

  • Ümmargused torud: Läbimõõt $\text{12 mm}$ kuni $\text{140 mm}$.

  • Nelinurksed torud: $\text{12 x 12 mm}$ kuni $\text{120 x 120 mm}$.

  • Ristkülikukujulised/lapik ovaalsed torud: $\text{10 mm}$ külg kuni max. $\text{140 mm}$ külg. Maksimaalne külgede vahe: $\text{110 mm}$. Peab olema kirjutatav $\text{170 mm}$ läbimõõduga ring.

  • Maksimaalne toru kaal: $\text{15 kg/m}$ (kokku maksimaalselt 100 kg).

Lisavarustus

• PRECITEC AK-HP universaalne lõikepäähoidik kontaktivaba kauguse kontrollimiseks.

• Võimenduslik kaugusandur tugevdatud keraamilise osaga

• Rõhukindlus kuni 25 baari

• Segajahutus (vesi ja kuiv õhk) läätsehoidja/pealse läätsepiirkonna jaoks

• Keraamilise osa ja otsiku kuiva õhuga jahutamine

• Automaatne torukimpude laadur algpikkustele vahemikus 3200-6500 mm

• Võimalik laadimine kraanaga

• spetsiaalsed tõstuklaadimisseadmed kandiliste, ristkülikukujuliste ja lame-ovaalsete torude jaoks

• Torude eraldamine koos pikkuse mõõtmisjaamaga

• 6500 mm kimbu laaduri seadmed tundlike pindadega torude jaoks

• Artube'i pesade koostamise tarkvara on kaasas
