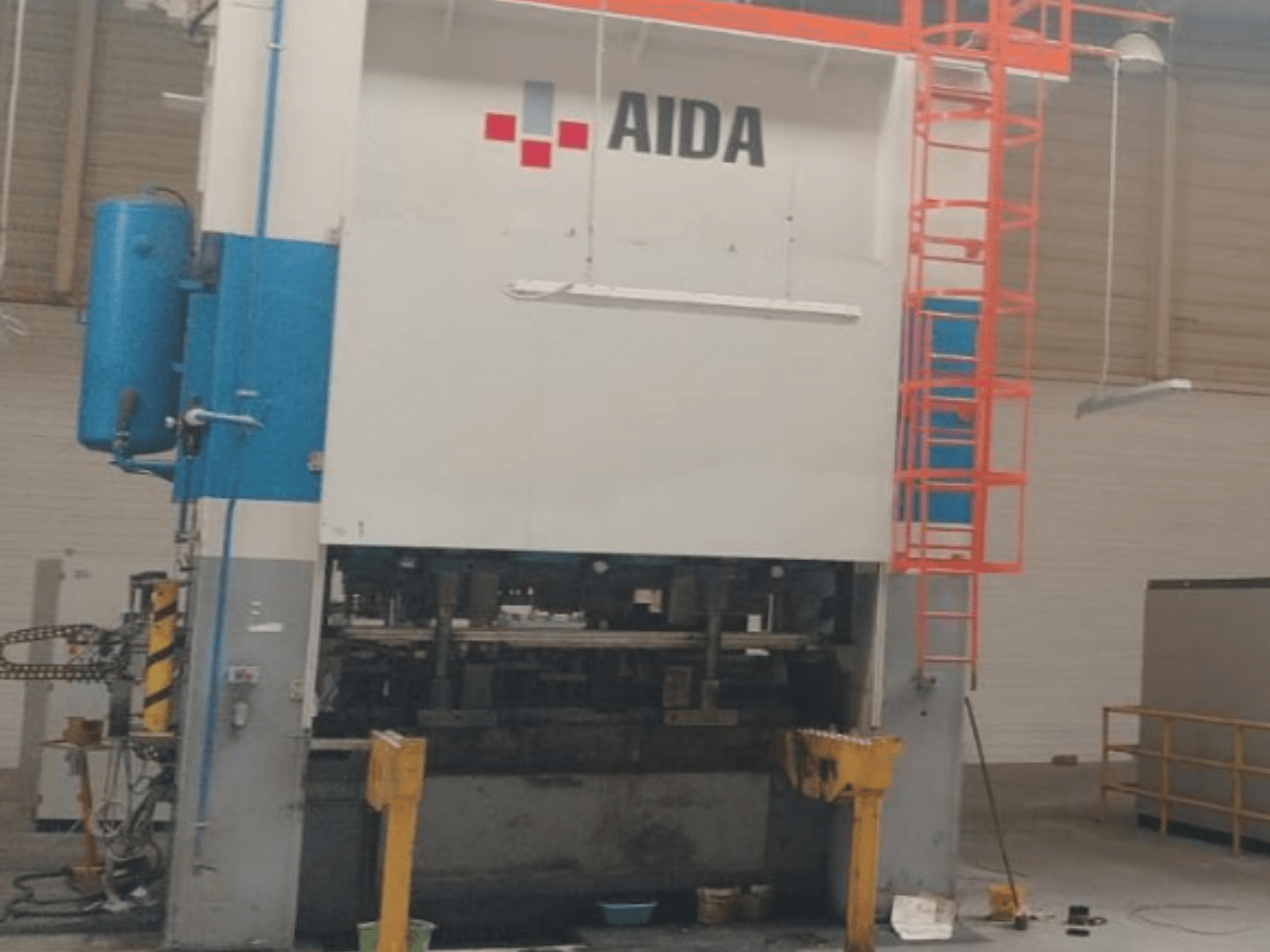

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Peamised tehnilised andmed:

• Pressi võimsus: 315 tonni

• Pressi nimijõud: 3150 kN

• Nimivõimsuse punkt: 12,7 mm üle alumise surnud punkti

• Võlli tavaline lõppasend: ülemine surnud punkt

• Tööliigutuse pikkus: 250 mm

• Liuguri reguleerimisvahemik: 160 mm

• Sulgemiskõrgus: 700 mm

• Liuguri kiirus: 15–40 lööki/min

• Hõõrdratta maksimaalne pöörlemiskiirus: 628,5 p/min

• Kõige rohkem sidurite sisselülitusi: 24/min

• Peatumisaeg: 0,386 s

• Ohutuskaugus: 618 mm

Stants ja tööala:

• Matriitsi maksimaalne suurus: 2250 × 750 mm

• Matriitsi maksimaalne kaal liuguril: 10 200 kg

Masina konstruktsioon:

• Raami konstruktsioon: kahepoolselt püstine (sirge küljega) raam

• Ajamisüsteem: kahekordne ühendusvarras (kahekordne pitman)

• Liuguri juhtimine: juhitav liugur

• Liikumise tüüp: mehaaniline vändpress

• Liuguri liikumine: vertikaalne edasi-tagasi liikumine

• Peatelje liikumine: pöörlev väntvõlli ajam

• Ram/liuguri reguleerimine: mootoriga

Pehmendussüsteem:

• Tüüp: integreeritud tõmbeamortisaator

• Puhvri maksimaalne jõud: 3450 daN rõhul 0,6 MPa

Abisüsteemid:

• Tasakaalustussilindrid: jah (tasakaalustusjõud 102 kN rõhul 6 bar)

• Siduri- ja pidurisüsteem: pneumaatiline

• Määrimissüsteem: tsentraliseeritud automaatne määrimine

• Ohutussüsteem: integreeritud

• Operaatori kaitse: kaasas

• Automatiseerimisvalmidus: jah

Jõudluse ja ohutuse eelised:

• Kõrge jäikuse astmega kaheposti raamkonstruktsioon

• Kahe pitmani ajam parema liuguri paralleelsuse ja koormuse jaotuse tagamiseks

• Pneumaatiline sidur-pidur tagab töökindluse ja kiire peatamise

• Integreeritud ohutus- ja operaatori kaitsesüsteemid

• Kavandatud integreerimiseks automaatsete söödu- ja edastussüsteemidega

Abisüsteemid:

• Tasakaalustussilindrid: jah (tasakaalustusjõud 102 kN rõhul 6 bar) (komplektis)

• Siduri- ja pidurisüsteem: pneumaatiline (komplektis)

• Määrimissüsteem: tsentraliseeritud automaatne määrimine (komplektis)

• Tõmbealune: integreeritud (komplektis)

• Ohutussüsteem: integreeritud (komplektis)

• Operaatori kaitse: jah (komplektis)

• Automatiseerimisvalmidus: jah (kaasas)

• Muud lisavarustus: ei kuulu komplekti
