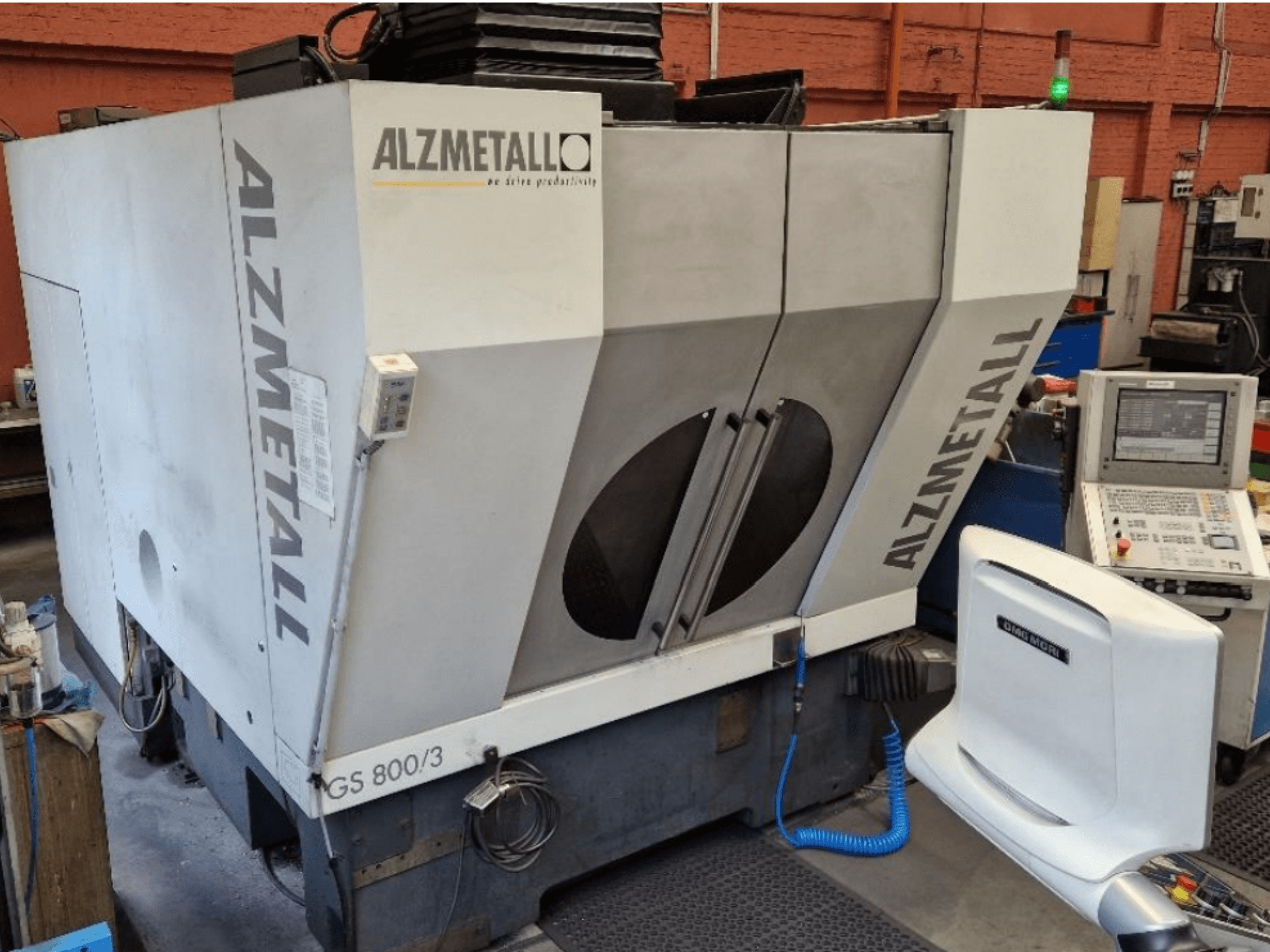

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Spindli kaugus jäigast lauast: 150–650 mm

- Laua T-soonid: 9 T-sooni vastavalt standardile DIN 650 X-suunas, 14 H12 laiusega, sammuga 100 mm, 14 H7 keskjoondussooni, laud on 80 mm madalam

- Spindli tüüp: veekühlitatud kõrgsagedusmootoriga spindel hübriidlaagritega ja õli-õhu määrimisega

- Spindli koonus: HSK-A63 vastavalt standardile DIN 69893 -

- Maksimaalne pöördemoment: 139 Nm 25% töötsükli juures - Spindli omadused: uus spindel 2025. aastal, soojuspaisumise kompenseerimine, õhutihedus, õhu läbipuhumine spindli keskelt

- Kiirliikumine (X/Y/Z): 45 m/min

- Maksimaalne kiirendus (X/Y/Z): 10 m/s²

- Maksimaalne etteandejõud (X/Y/Z): 10 kN 40% töötsükli juures

- Mõõtesüsteemid: kaks otsest lineaarset mõõtesüsteemi telgedel X/Y, otsene lineaarne mõõtesüsteem teljel Z

- Positsioneerimistäpsus (Tp): 0,007 mm vastavalt standardile DIN ISO 230-2

- Tööriistamagasin: kettmagasin 33 tööriista kohaga

- Tööriistavahetussüsteem: Pick-up-süsteem

- Maksimaalne tööriista läbimõõt: 90 mm (täiskonfiguratsioonis) / 130 mm (kui kõrvalasuvad positsioonid on vabad)

- Tööriista maksimaalne pikkus: 300 mm

- Tööriista maksimaalne kaal: 10 kg

- Tööriistade maksimaalne kogukaal: 160 kg

- Tööriista vahetusaeg: umbes 2 sekundit

- Töötsükli kestus: umbes 6 sekundit

- Toitepinge: 3x 400 V

- Võrgusagedus: 50 Hz

- Nimetatud koguvool: 55 A

- Võrgutoite kaitsmed: 63 A gG - Nõutav toiterõhk: min. 6 bar

- Nõutav võrgusüsteem: TN-võrk

- Transpordimõõtmed: u. 2 250 mm (L) x 4 760 mm (S) x 2 800 mm (K)

- Lisavarustus ja omadused:

- HEIDENHAIN TS 640 3D-puuteproovija infrapunaülekandega

- HEIDENHAIN TT 140 automaatne tööriista mõõtmine

- HR 410 elektrooniline käsiratas

- Automaatne rulookatuse kate

- Kõrvalduslindiga laastutransportöör (lühikeste, kuni 80 mm pikkuste metallilaastude jaoks)

- Terasest ümbris kogu masina ulatuses

- Töötlemisala roostevabast terasest sisekate

- Tööala valgustus - Elektriliselt turvatud horisontaalne lükanduks mehaanilise lukustusega

- Juhtimiskapi jahutus

- Puuduvad/välja jäetud komponendid: jahutusvedeliku paak EI kuulu komplekti (ei ole jahutusvedeliku paaki, pumbasid ega laastude väljapuhastusvoolikut)
