AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

Saadaval on 40 Jupiter-süsteemi (vaadelduna tervikuna): keevitusautomaatika hõlmab XYZ-portaali juhtimissüsteemi, keevitusjuhtimist, keevitusjärelevalvet, nägemissüsteemi ja andmesidet. Jahutusseadmed ei kuulu komplekti.

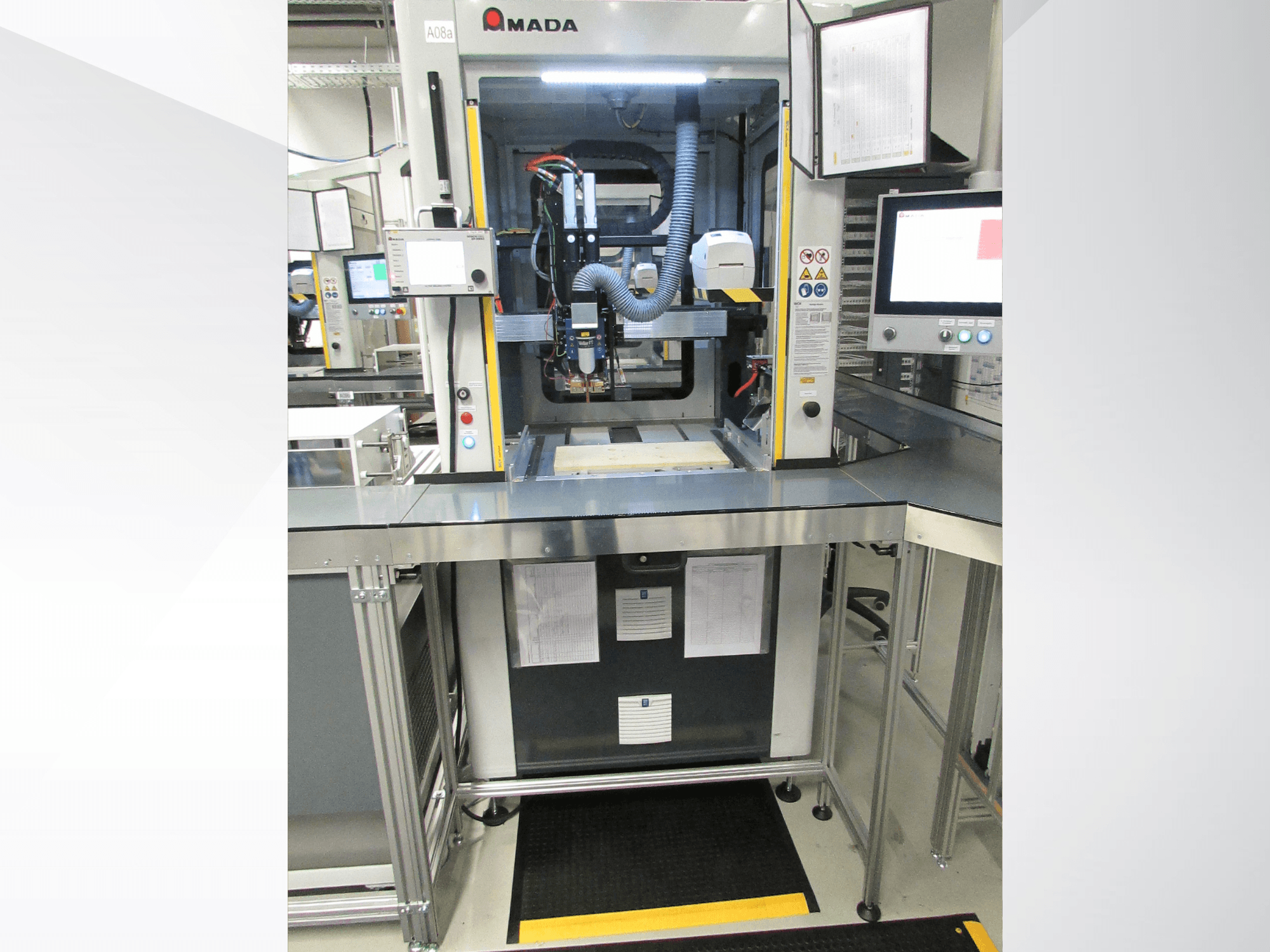

AMADA Jupiter Advanced Battery Pack Welder (2021)

Üldine

• Mudel: Jupiter Advanced akupaki keevitusseade

• Seisukord: väga hea / hästi hooldatud

• Masina mõõtmed: 1200 × 1200 × 2300 mm

• PLC-juhtimissüsteem

• ISQ / MNC keevituskontroller

Masina tüüp

• Automatiseeritud mikro-takistussüsteem

• Akuploki / akumooduli keevitussüsteem

Keevitustehnoloogia

• Mikrotakistusskeevitus

• Sagedus: 10 kHz

Tööala

• Tööala: 624 × 550 mm

• Keevitusala (maks.): 540 × 450 mm

• Nägemisala (maks.): 540 × 450 mm

Töökindlus

• Keevitustsükli aeg: 1,8 sek (keevituspunktist keevituspunktini)

• Visuaalse kontrolli aeg: 1,2 sek (visuaalse kontrolli punktist punktini)

• Tööaeg: vahemikus 5000–40 000 h

Elektrilised andmed

• Toitepinge: 400 VAC

• Peakaitsme: 40 A

• Energiatarbimine: 2 kVA

Pneumaatika

• Suruõhu nõuded: 6 bar puhas ja kuiv õhk

Valikuline varustus, ei kuulu komplekti

• Roboti laadimissüsteem

• Nägemissüsteem

• SQL-andmebaasi jälgitavus

• Elektroodipidemed

• Varuelektroodid

Valikuline robotlaadimissüsteem

Üldine

• Rakendus: akupakkide automaatne laadimine / tühjendamine

• Integreerimine: AMADA Jupiter keevitussüsteem

• Robotlaadimismasin 25

Seadmed

• Automaatne detailide käitlemine

• Integreeritud visuaalne kontroll

• Integreeritud keevitusprotsess

Valikuliselt: 3x ASIC Robotics Steckautomat V (2022), hind kokkuleppel

Üldine

• Tootja: ASIC Robotics AG

Kasutusalad

• Akuelementide automaatne paigaldamine / kokkupanek

• Sobib 18650 rakkudele

• Sobib 21700-tüüpi akudele

Ühilduvad elemendihoidjate tüübid

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Töökindlus

• 1 × 4 akut korraga: umbes 1,0 sek/aku

• 2 × 2 akut korraga: umbes 1,0 sek/aku

• 4 × 1 element: umbes 1,3 sek/element

• Tehniline kasutegur: 95%

Elektrilised andmed

• Pinge: 3 × 400 / 230 VAC

• Sagedus: 50 Hz

• Kaitsmekaitse: 25 A

• Toitekaabel: 6 mm²

Pneumaatika

• Töörõhk: 6–10 bar

• Õhuliides: Ø14 pistikühendus

• Õhu kvaliteet: kuiv ja õlivaba

Mõõtmed

• Masina kõrgus ASIC-robot koos signaaltorniga: 2720 mm

Kaal

• Umbes 2100 kg

Keskkonnatingimused

• Ümbritseva õhu temperatuur: +5 °C kuni +40 °C

• Suhteline õhuniiskus: 45–85% (kondenseerumata)

Müra

• Keskmine müratase: 75 dB(A)
