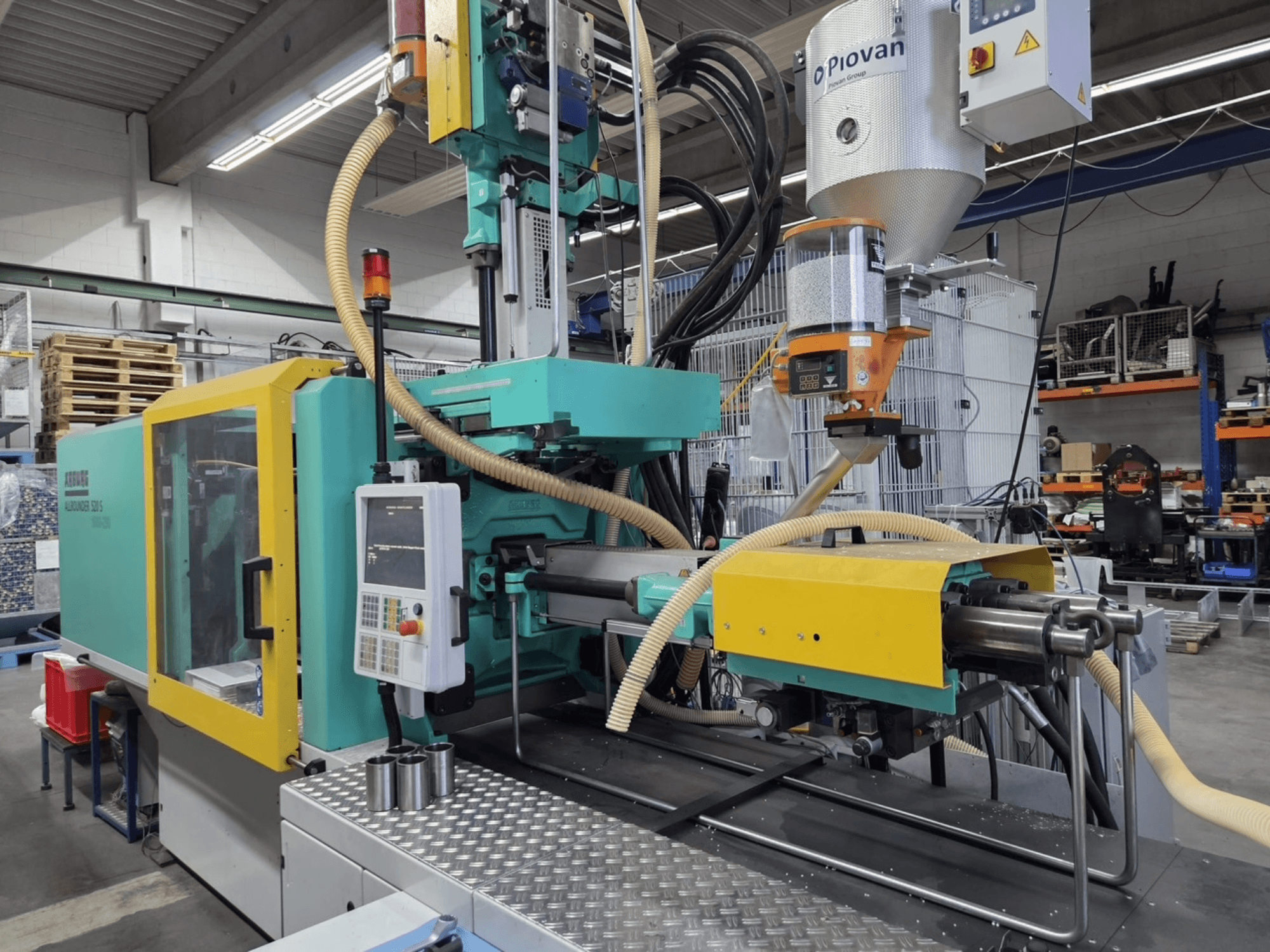

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Süstiüksused ja plastifitseerimine

  • 1. sissepritseüksus:

    • Täielik termoplastiline silinder, 30 mm, väga kulumiskindel

    • Pihusti kontaktjõu kontrollitav, programmeeritav

    • aXw Control ScrewPilot

  • 2. sissepritseüksus:

    • 2. sissepritseüksus 290, vertikaalne

    • Täielik termoplastiline silinder, 30 mm, väga kulumiskindel

    • Avatud pihusti 30 mm pihustiotsaga; pikendatud pihustiotsaga +20 mm; raadius 15

    • Avatud düüsi soojendusriba

    • Düüsi kontaktjõud kontrollitav, programmeeritav

    • aXw Control ScrewPilot

  • Standardne tigukonveieriga ühendus; ühendusgeomeetria: kahepoolne

  • Mitmekomponentne töötlemine; eraldusjoone seadistamine lühikeste jooksikute jaoks 2. sissepritseüksuse jaoks

  • Süstimise sulgemine koos vormiga ("lendav süstimine")

• Ajam, hüdraulika ja jahutus

  • 30 kW mootoriga ajamiüksus

  • 65 l/min laadimisvooluhulk

  • Rõhuakumulaatorimoodul, 64 l salvestusmaht (max. 230 bar); akumulaatori ajam

  • Pidev õlijahutus ja filtreerimine; suurem jahutusvõimsus

  • Masina jahutuskontuuride juhtimine

• Kinnitussüsteem, väljapaiskamisseadmed ja südamiku tõmbed

  • Kinnitusplaadi komplekt; keskne Ø 125 mm

  • Minimaalne paigalduskõrgus 450 mm (pikendatud)

  • Ejektori rõhk P/Q reguleeritav (nõuab T2); ejektori risti

  • Tuuma tõmbed:

    • Tuuma tõmbamine 1 samaaegne liikumine (P/Q-juhitav, programmeeritav).

    • Südamevedu 2 samaaegne liikumine (P/Q-juhitav, programmeeritav)

    • Core pull 3 samaaegne liikumine (P/Q juhitav, programmeeritav)

    • Pneumaatiline südamike tõmbejuhtimine 4, sh rõhu reduktor.

    • Elektriline südamiku tõmbekontroll 1 (nõuab VE 436/00)

• Tööriista pneumaatika/hüdraulika ühendused

  • Elektriline ühendus pneumaatiline NVD 1 (tööriista sees)

  • Elektriline ühendus pneumaatiline NVD 2 (tööriistas)

  • Elektriline ja hüdrauliline ühendus NVD 3 (tööriistas)

  • Elektriline ja hüdrauliline ühendus NVD 4 (tööriistas)

  • Väljalaskeseadeldis 1 koos rõhu reduktoriga; ühendus väljalaskeseadeldise 2 jaoks

• Jahutusvee- ja vormikontuurid

  • Jahutusvee sulgeventiil (sisselaskeava); jahutusvee sulgeventiil (sisselaskeava 2)

  • Jahutusvee filter 100 µm (sisselaskeava)

  • 3 jahutusveekontuuri statsionaarsele vormiplaadile; 3 jahutusveekontuuri liikuvale vormiplaadile

  • Põhivarustus 2. jahutusvee jaoturile (käsitsi) 7 vaba jahutuskontuuriga

• Juhtimis- ja elektrikaseadmed

  • Selogica otsene juhtimine; tehnoloogiline tase

  • Kaitsmed kütteahelatele (1-6, 16 A)

  • 15 elektrilist kütteahelat hallituse soojendamiseks

  • Boost-funktsioon kütteahelate jaoks (kuum jooksja)

  • Ülemine kaitse avatud, tõstetud ohutusruumi

  • Vea indikaator koos vilkuvate tuledega

  • Operaatori autoriseerimine kiipkaardiga (EUROMAP 65)

• Liidesed ja ühenduvus

  • Liides konveierilindi jaoks (masina alus)

  • Ettevalmistatud kuueteljelise roboti jaoks SELOGICA-liidesega

  • Roboti liides (EUROMAP 67), 50-poolne

  • Hädaseiskamisliides (24-pin, 2-kanaliline)

  • Elektrilise telje juhtimise põhivarustus

  • Hostarvuti liides OPC-UA

  • Temperatuurijuhtimisseadme liides (20 mA); temperatuuri juhtimise kaabel HB-THERM

  • Seeriaprinteri USB-liides; väline USB-klaviatuuri liides

  • CompactFlash-liides andmete salvestamiseks

  • Värvisegamisüksuse liides (1. ja 2. süstimisüksus)

  • Pistikupesa 1 CEE + 1 Schuko (täiendav)

  • Pistikupesa 3 CEE + 3 Schuko (eraldi tarne)

  • Turvavärava liides (EUROMAP 73); turvavärava blokeeringu (EM73) pistikupesa.

• Seadmepaketid

  • Tööriista temperatuuri kontroll

  • Telje jälgimine

  • Tööriista liikumine

  • Käivitamine ja seiskamine

Lisaseadmed

• Väliseid lisaseadmeid ei ole nimekirjas selgesõnaliselt lisatud.

• Masinate ettevalmistus/liidesed, mis on saadaval väliste seadmete jaoks:

  • Kuueteljeline robot (SELOGICA prep, EUROMAP 67).

  • Konveierilindi liides

  • Temperatuurijuhtimisseadme liides (20 mA)

  • Värvisegamisseadme liides (sh 2. süstimisseade)

  • Turvavärava liides (EUROMAP 73)
