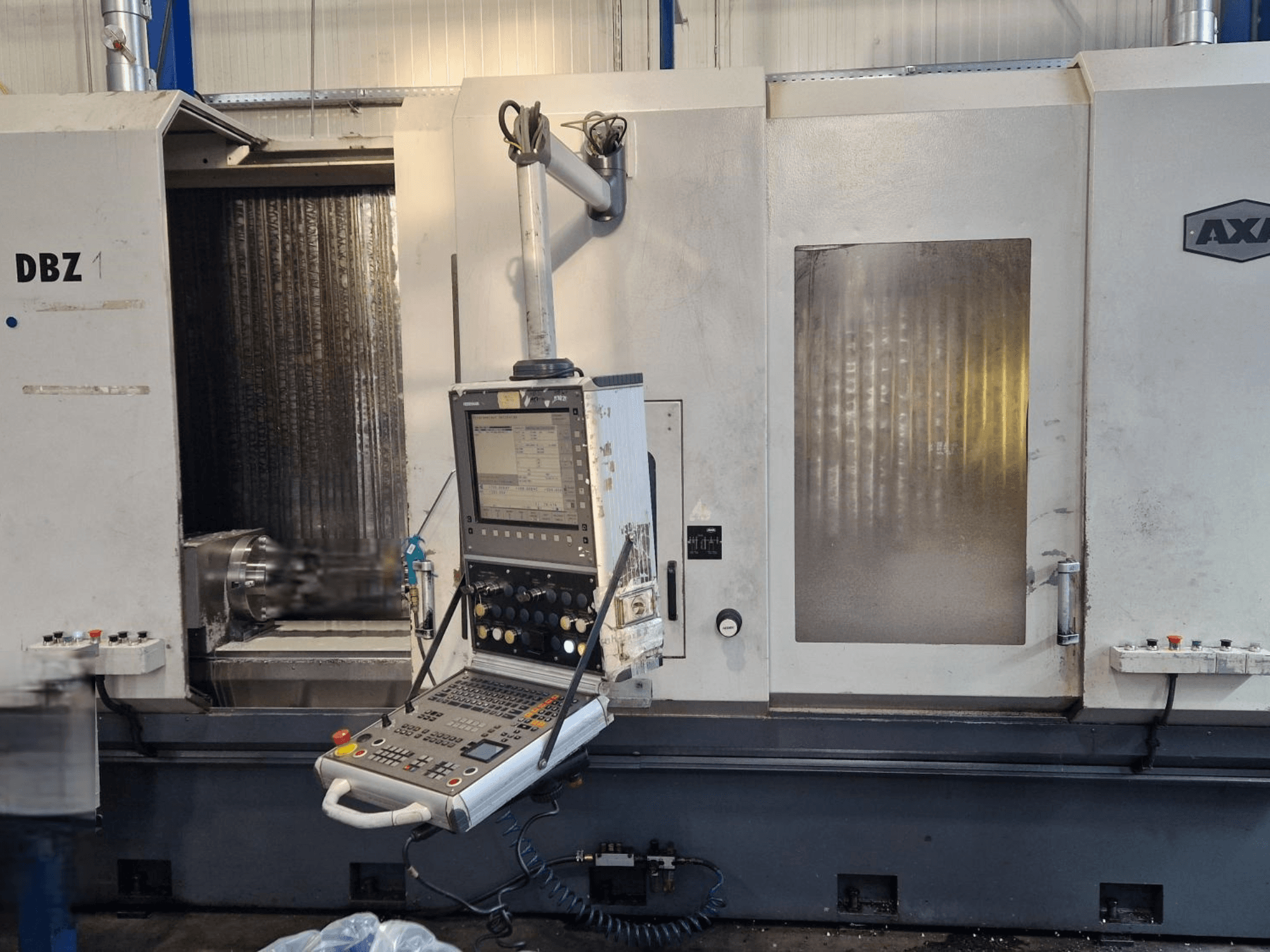

AXA - DBZAT-MIL-AXA-2010-00001

• Spindli töötunnid: 36 604 h (pildi abil kontrollitud)

• Tööaeg: 40 049,8 h

• Masina sisselülitatud töötunnid: 81 189 h

• Liikumisulatus X-teljel: 2 × 750 mm (pendelrežiim)

• Liikumisulatus Y-teljel: 500 mm

• Z-telje liikumisulatus: 600 mm

• Kinnituspind / laua suurus: 1350 x 500 mm paremal ja vasakul (2x)

• Laua maksimaalne koormus: 800 kg/m²

• Spindli tüüp: õõnesvõlliga mootor, veekühlitusega

• Spindli pöörlemiskiiruse vahemik: 30 – 8000 p/min (maksimaalne nimikiirus 10 000 p/min / Nmax 12 000 p/min)

• Spindli võimsus (40% ED): 30,0 kW

• Spindli võimsus (100% töötsükkel): 20,0 kW

• Spindli pöördemoment (40% töötsükkel): 143,2 Nm

• Spindli pöördemoment (100% ED): 95,5 Nm

• Tööriistahoidik: SK 40

• Tööriistavahetaja mahutavus: 22 positsiooni (plaat-/ketastüüpi)

• - Tööriista maksimaalne läbimõõt: 85 mm (135 mm, kui kõrvalasuvad kohad on vabad)

  - Tööriista maksimaalne pikkus: 400 mm

  - Tööriista maksimaalne kaal: 8 kg (pikkusega L=400 mm) / 5,5 kg (pikkusega L=200 mm)

  - Kiirtoitmine X-teljel: 25 m/min

  - Kiirtoit Y-teljel: 25 m/min

  - Z-telje kiirtoit: 20 m/min

  - Toitepinge: 3x 400 V / 230 V / N / PE, 50 Hz

  - Ühendatud koormus: 55 kVA

  - Varukaitsme voolutugevus: maks. 100 A

  - Juhtpinge: 24 V

• Üldmõõtmed: 4500 × 2250 × 2700 mm

• Tööriistavahetaja: plaaditüüpi tööriistavahetaja

• Konstruktsioon/konfiguratsioon: liikuv kolonn; vasak/parem tööpiirkond (pendel-töötlemine)

• Ohutus/kaitsekorpus: hooldusuks

Lisavarustus

• NC-pöörlaud RTA 200 hüdraulilise vastutoega (4. telg)

• Kinnitussüsteem: hüdraulika parema ja vasaku tööala jaoks, sh pöörlev ühendus 4. teljele

• Sisemine jahutusvedeliku etteandmine (IKZ)

• Laastutranspordisüsteem

• Emulsiooni (jahutusvedeliku) süsteem

• Jäähutusseade (jahuti)

• Ühele kinnituspoolele on paigaldatud 4. telg. See kuulub tarnekomplekti.
