BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

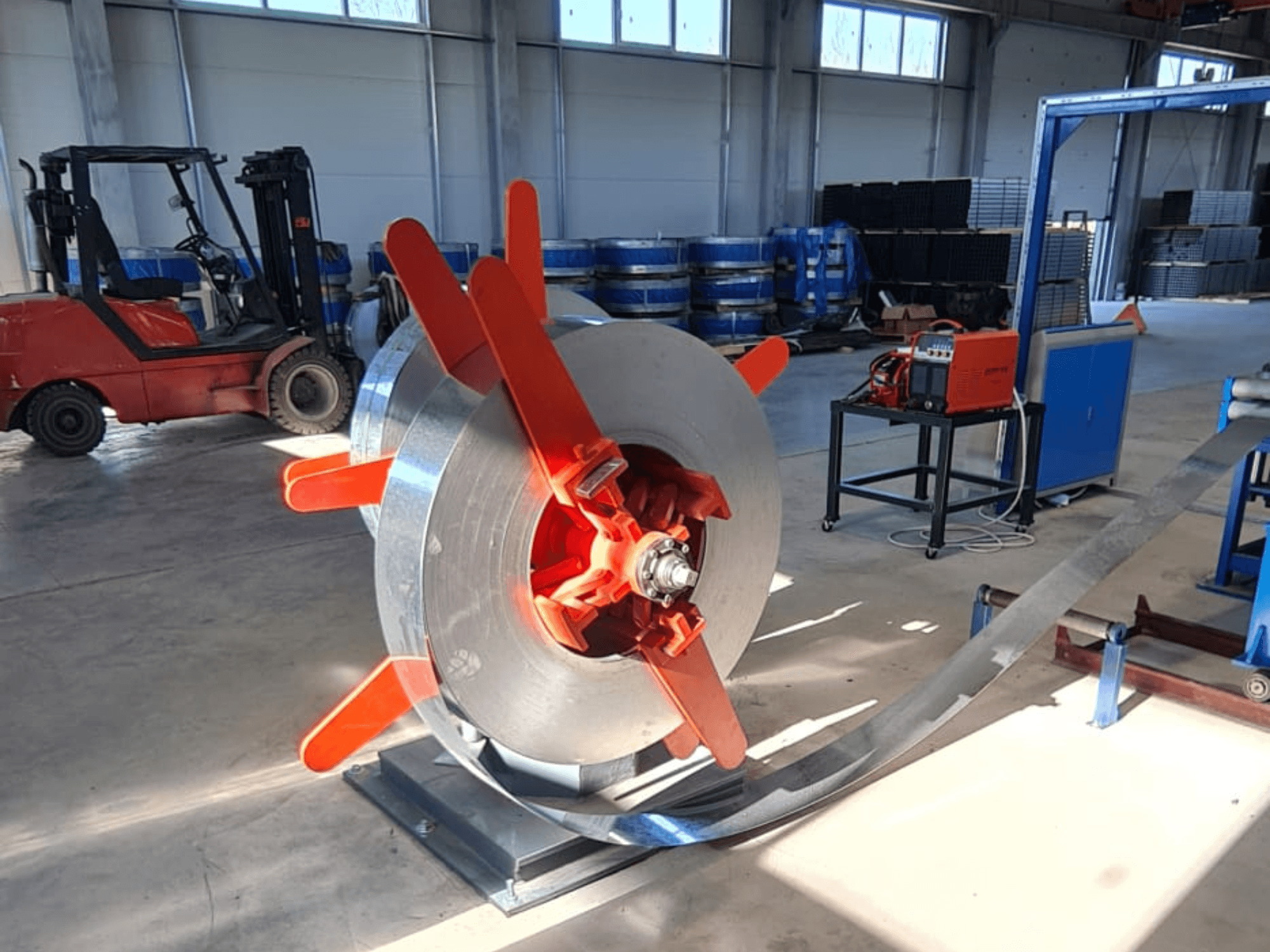

• Kahejaamiline dekoiler

  • Funktsioon: Passiivselt kerib mähise lahti

  • Konstruktsioon: Kahejaamiline, 180° pöörlemisega; käsitsi laiendatav.

  • Eelis: Pöördumisseadmed: Pöördumisseadmed: Pöördumisseadmed: Kiire laadimine, lihtne töö

• Hüdrauliline käärimis- ja põkk-keevitusmasin

  • Funktsioon: Lõikab esi-/tagapoolseid ribade otsi, tsentreerib ja keevitab uuesti.

  • Konstruktsioon: Käsitsi kasutatav hüdrauliline lõikur koos poomiga; eesmised/tagumised survevõllid; eesmised/tagumised tsentreerimisrullid; keevitusseade.

  • Lõikamismeetod: Hüdrauliline lõikeriist

  • Pressimismeetod: Kahesilindriline press

  • Keevitusmeetod: Käsitsi keevitamine

• Mähise akumulaator

  • Funktsioon: Tagab katkematu tootmise ribade vahetamise ajal

  • Konstruktsioon: Raamitüüp: liikuvate ja fikseeritud raamidega (sh söötmisseade).

  • Söötmiskiirus: max 120 m/min

  • Ladustamiskiirus: max 200 m/min

  • Ladustatud ribade pikkus: 200-400 m

  • Pigistamisrulli mootor: AC 11 kW

• Vormimis- ja kalibreerimismasin

  • Töökõrgus: +850 mm

  • Peamootori võimsus: AC/DC mootor 160 kW, 1000-2000 rpm; reduktor: hammasratas karastatud; käigukast: spiraalne koonusratas

  • Sisenemine/vormimine: Passiivne 5-rullikuline sirgendaja; vertikaalsed rullid ribade etteandmiseks; vormimine 7 horisontaalse + 8 vertikaalse rulli abil.

  • Juhtimine/pressimine/purustamine/jahutamine/kalibreerimine: 6 horisontaalset + 5 vertikaalset rullimisalust; 1 ümmargune kalibreerimisalust

  • Ümmargune kalibreerimisstatiiv: 1 silumisseade; 2 külge 8 rullaga (4 igale küljele); Ø30 mm rullid, 40Cr, karastatud/läbiviidud/karastatud.

  • Horisontaalne rullvõll: Ø60 mm, laagripositsioon 55, materjal 40Cr; pinnakarastus HRC 50-55

  • Vertikaalne rullvõll: Ø40 mm, materjal 40Cr, karastatud/karastatud/kõrvendatud.

  • Laagriliugur: Sepistatud teras 45#

  • Statiivi statiiv: Gantry-tüüpi; avauslaius 120 mm; horisontaalne statiivi kinnitus reguleeritav tigukonveieri abil.

  • Statiivi materjal: Keevitatud, vanandusvärvitud

  • Kinnitusrulli võlli: Ø50 mm, 2 rullikut, käsitsi reguleeritav kruvi.

  • Juhtvõlli: Ø40 mm

  • Koorimisnuga: 2 tk (1 kasutusel, 1 varunõel)

• Jahutuspaak: Komplektis

• Külmsaag (tüüp KK-5-50)

  • Funktsioon: Lõikab torusid etteantud pikkusele liinikiirusel.

  • Torude läbimõõt: Ø16-63,5 mm (ja vastavad kandilised/erakondlikud).

  • Lõikepikkus: 1-6 m

  • Materjali paksus: 0,6-2,5 mm

  • Sae mootor: 11 kW vahelduvvoolu sagedusinverteriga

  • Etteandemootor: 2,9 kW servomootor (Yaskawa)

  • Ajamimootor: 11 kW servomootor (Yaskawa)

  • Söötmisrežiim: Servo mitmeastmeline kiirus

  • Järgnev kiirus: max 110 m/min

  • Kinnitus: Pneumaatiline

  • Saetera: Ø400 mm

  • Sae reduktor: Mudel KK-80

  • Saagimistee (hammasratta pikkus): 3 m

Märkus

• Tehnilised andmed ja kirjeldused on võetud originaaltellimuse kinnitusest ja on ainult teavitamise eesmärgil; need ei ole siduvad.

Lisavarustus

• Konveierrada, laud ja pakkimismasin

  • Funktsioon: Automaatne toruülekanne veskist lauale; pakendamine kuuekandilisteks kimpudeks.

  • Rullraja pikkus: 16 m

  • Ajam: 1 mootor YCT200-4A, 5,5 kW
