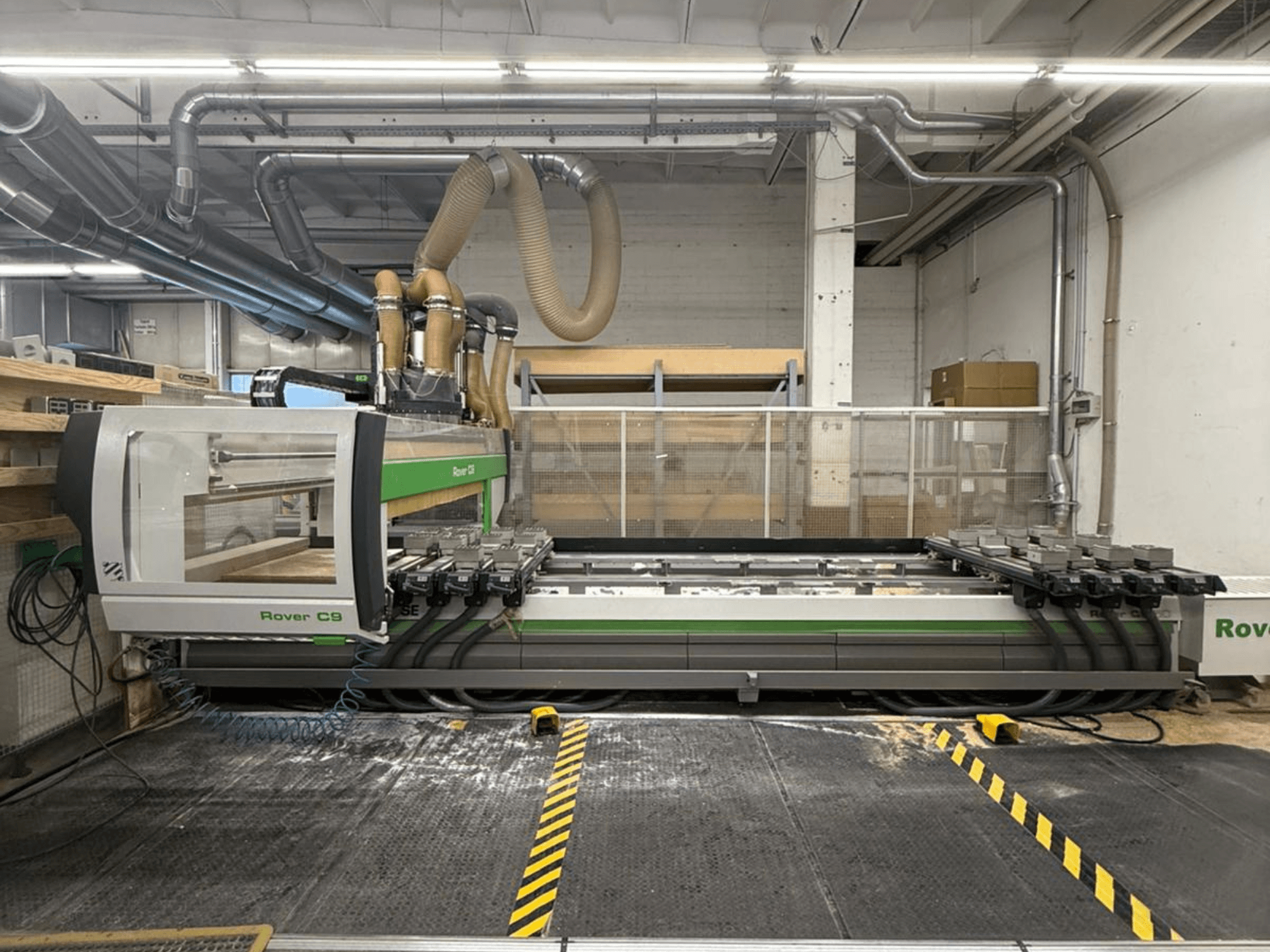

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Töölaud ja kinnitus

• 8 ATS-plaadihoidikut (L = 1525 mm) ja 24 liugurliistu

• Plaadihoidjate ja liugurite automaatne positsioneerimine (EPS X-Y)

• Pneumaatiline lukustussüsteem, mis on jaotatud 2 tööpiirkonnaks X

• 8 tagumist võrdluspeatust, töömaht 115 mm

• 8 peatust, löök 140 mm, positsioneeritud 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 peatust, löök 140 mm, paigutatud 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 külgmist peatust, 140 mm (2 vasakule + 2 paremale), pneumaatilise süsteemiga

• 4 eemaldatavat keskmist peatust, töömaht 140 mm (2 vasakule + 2 paremale), pneumaatilise süsteemiga

• Andur alandatud peatuste tuvastamiseks

• Pneumaatiline süsteem tõstetangi hoidikute jaoks

• 6 tõstevarda hoidikut lihtsaks laadimiseks (H = 74 mm moodulid)

Vaakum

• Vaakumsüsteem 250 m3/h pumba jaoks

• 250 m3/h pöörleva tiivikuga vaakumpump standardse vaakumsüsteemi jaoks

Töötlemisüksused ja konfiguratsioon

• Koosseis C3-A1:

  • Seade pneumaatiliste või induktiivsete anduritega laastude deflektorite paigaldamiseks 5-teljelisele töötlemisüksusele

  • Flanš üksuste paigaldamiseks 5 interpoleeriva teljega töötlemisüksusele (üksused kasutatavad ainult siis, kui elektriline spindel on vertikaalne).

• Koostis C3-P2:

  • Täiendav Z-liugur tagumistele tööüksustele, mida juhib sõltumatu Z-telg

  • BH 42 L puurimispea

  • 22 positsiooniga ketiga tööriistavahetaja (180 mm keskpunktide vahemaa)

  • Pneumaatilise või induktiivse anduriga rauast haarats kiipidepüüdja jaoks, mis on paigutatud ketitööriistavahetaja külge

  • Induktiivse anduriga RH-laastude eemaldaja standardse elektripingi või 15 kW 5-teljelise elektripingi jaoks (nõuab seadet laastude eemaldaja jaoks; 5-teljelise elektripingi kasutamisel on vaja paigaldusüksuste äärikut; standardse elektripingi kasutamisel on vaja C-telge).

Süsteemid

• Automaatne määrimissüsteem

• 5 interpoleeriva teljega juhtimisseade

Lisavarustus

• Konveierilint laastude ja jääkide eemaldamiseks (laastukonveier)

• Vedelikjahutusseade vedelikjahutusega süsteemide jaoks (võib jahutada kahte elektrilist spindlit või ühte elektrilist spindlit ja ühte vedelikjahutusega puurimispead)

Märkus: Tehnilised andmed ja kirjeldused on võetud tellimuse originaaltellimuse kinnitusest ja on ainult informatiivsed; need ei ole siduvad.
