BOEHRINGER - NG-200BE-TUR-BOE-2008-00002
Kas teil on lisaküsimusi? Võta meiega ühendust!
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

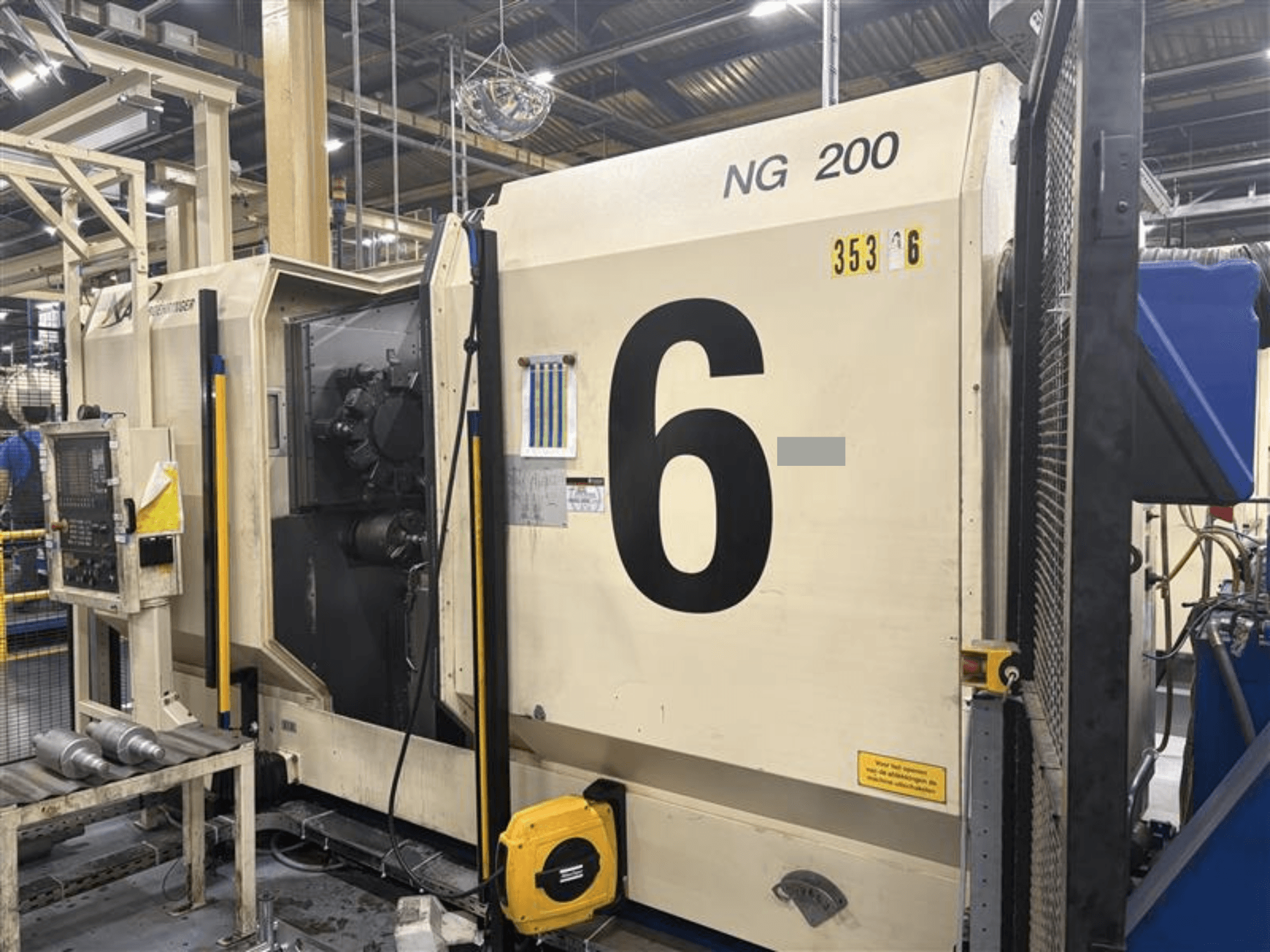

See 4-teljeline BOEHRINGER NG-200 horisontaalne treipink on valmistatud 2008. aastal. Selle maksimaalne pöörlemiskiirus on 4500 pööret minutis ja pöörde läbimõõt 290 mm. Masin on varustatud kahe revolvriga, millest kumbki suudab hoida 12 tööriista, mis tagab mitmekülgsuse erinevate treimisülesannete jaoks. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge BOEHRINGER NG-200 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: BOEHRINGER
- aasta: 2008
- MUDEL: NG-200
- rakenduse tüüp: Treimine
- Asukoht: Belgia
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: SIEMENS
Tehniline teave - BOEHRINGER NG-200
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: Sinumerik 840D
Liikumine
- Telgede arv: 4
- X-telje liikumine: 220 mm
- Z-telje liikumine: 950 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Pöörleva jõud: 72 kW
- Pöörlev kiirus: 4500 RPM
Lisainformatsioon
Masina konfiguratsioon: 2 torni üleval (2 revolvrit).
Ajami võimsus (100% ID): 60 kW (2 × 30 kW koos vastaspindliga)
Ajami võimsus (40 % ID): 72 kW (2 × 36 kW koos vastaspindliga)
Ajami pöördemoment (100 % ID): 300 Nm (2 × 200 Nm koos vastusspindliga)
Ajami pöördemoment (40% ID): 360 Nm (2 × 240 Nm koos vastusspindliga)
Spindli puur: 65 mm
Spindli läbimõõt (eesmine laager): 120 mm
Spindli nina (DIN 55026): A6
Pingi läbimõõt: 200-250 mm
Pöörde läbimõõt: 290 mm
Resolutsioon Z-telg: 40 nm (2 nm interpoleeritud)
Kiirliikumise kiirus Z: 25 m/min
Maksimaalne etteandmisjõud Z: 8000 N
Pea- ja vastasspindli vaheline kaugus: max. 1034 mm
Maksimaalne pöördemoment C-teljel (vasakpoolne/vastaspindel): 200 Nm
Maksimaalne kiirus C-telg (vasakpoolne/vastaspindel): 300 p/min
Sisendfiinsus C-teljel: 0,001°
Tööriistade arv ühe revolvri kohta: 12
Maksimaalne käitatavad tööriistad ühe revolvri kohta: 12
Ajami võimsusega ajatavad tööriistad (100% ID): 5 kW
Ajami pöördemoment juhitavate tööriistade puhul (100% ID): 20 Nm
Käitatavad tööriistad kiiruse vahemikus: 1-4000 rpm
Jahutusvedeliku pumba võimsus (kahe revolvriga masin): 80 l/min
Hüdropumba võimsus (kahe revolvriga masin): 19 l/min
Elektriühenduse koormus (masin vastaspindliga): 85 kVA
Juhtimisseade: Kõrguselt reguleeritav juhtpaneel 10,4-tollise TFT-ekraaniga
Juhtimispult: Siemens Sinumerik 840 D
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
