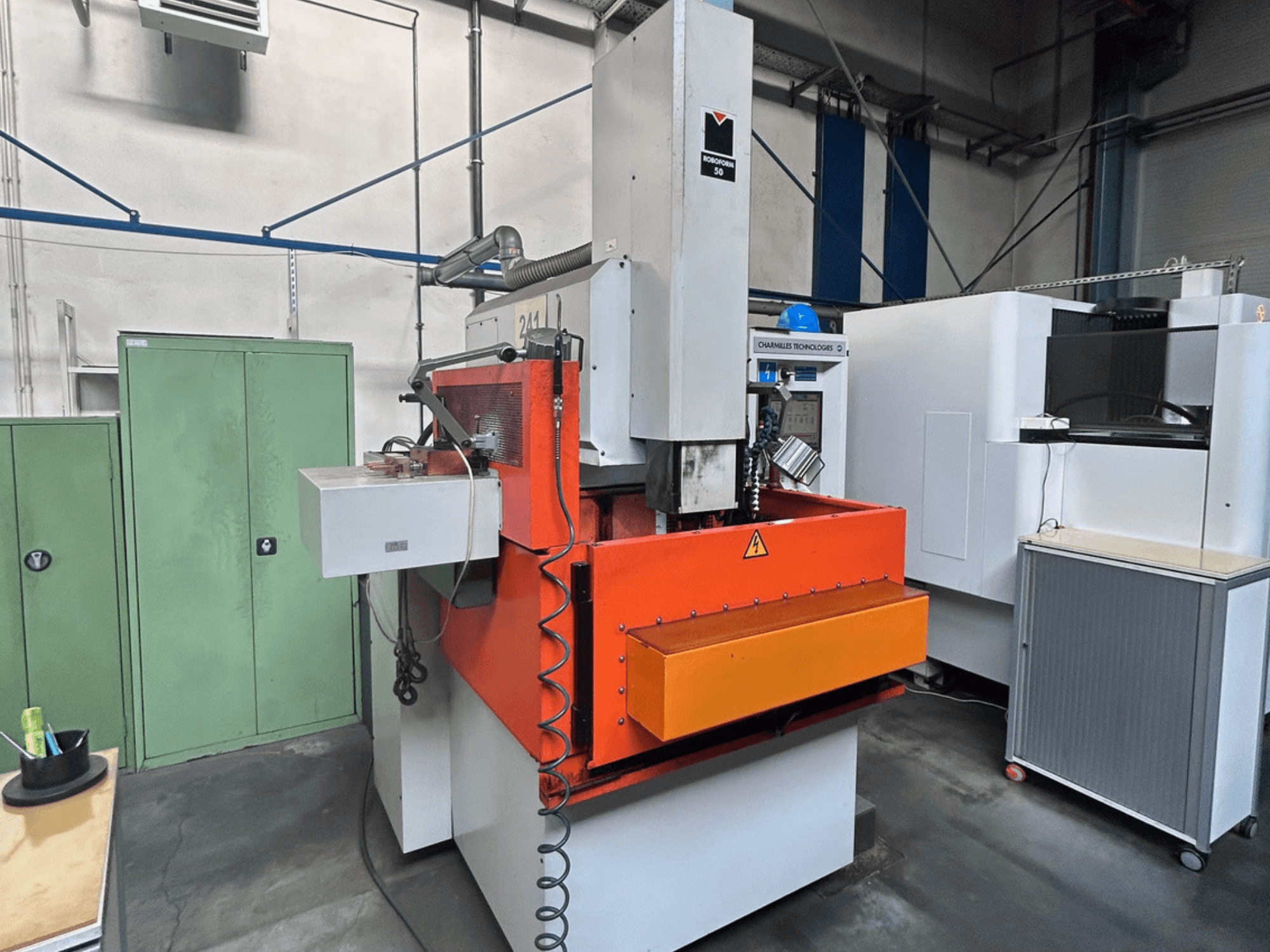

CHARMILLES ROBOFORM 50 stantsimis- sinkpinkimismasina esiosa koos oranži paneeli, juhtimisliidese ja ümbritsevate seadmetega.
CHARMILLES ROBOFORM 50 stantsimis- sinkpinkimismasina esiosa koos oranži paneeli, juhtimisliidese ja ümbritsevate seadmetega.

CHARMILLES - ROBOFORM 50PL-EDM-CHA-1998-00001

15.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 4-teljeline CHARMILLES ROBOFORM 50 stantsimis- ja sundsinkimispingi masin on valmistatud 1998. aastal. Selle maksimaalne detailide kaal 1000 kg ja laua suurus 750 x 500 mm. Masina liikumispiirid on 600 mm X-teljel, 400 mm Y-teljel ja 450 mm Z-teljel. Kui otsite kvaliteetseid stantsimisvõimalusi, kaaluge CHARMILLES ROBOFORM 50 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: CHARMILLES
  • aasta: 1998
  • MUDEL: ROBOFORM 50
  • tootmistunnid: 53574
  • rakenduse tüüp: EDM
  • Asukoht: Poola
  • seadme tüüp: Dielektrilise EDM masina
  • juhtseadme tootemark: CHARMILLES

Tehniline teave - CHARMILLES ROBOFORM 50

Kontrollseade

  • Juhtimismärk: CHARMILLES

Mõõtmed

  • Masina kõrgus: 2850 mm
  • Masina pikkus: 2300 mm
  • Masina kaal: 3430 kg
  • Masina laius: 1560 mm
  • Laua pikkus: 750 mm
  • Laua laius: 500 mm

Liikumine

  • Telgede arv: 4
  • X-telje liikumine: 600 mm
  • Y-telje liikumine: 400 mm
  • Z-telje liikumine: 450 mm

Lisainformatsioon

  • Raami tüüp: L

  • Seisund: Tingimus: Tingimus: Tingimus: Tingimus: Tingimus: Hästi, valmis testideks.

  • Maksimaalne kaugus laua pinna ja spindli tipu vahel:

    • Isoleeritud plaadiga: 650 mm

  • Maksimaalne elektroodide kaal (ilma vaheta): 100 kg

  • Laud:

    • Maksimaalne osa kaal: 1000 kg

    • Osa maksimaalsed mõõtmed (kõrgus × pikkus × laius): 370 × 1000 × 700 mm

    • T-pesad: 4

    • T-ava laius: 12 mm

    • T-pesade vahekaugus: 125 mm

  • Liigutused:

    • Liikumine X/Y/Z: 600 / 400 / 450 mm

    • C-telje liikumine: 360°

    • Mõõtmise eraldusvõime: 1: 0,5 µm

    • Positsioneerimise eraldusvõime: 1 µm

    • Maksimaalne kiirus (manuaalne režiim): 15 mm/s

    • Maksimaalne pöörlemiskiirus (C): 100 rpm

    • Elektroodide inertsus C-teljega: 2000 kg-cm²

  • Dielektriline / tööpaak:

    • Tööpaak: Efektiivsed paagi mõõtmed (kõrgus × pikkus × laius, ilma vaheta): 465 × 1220 × 795 mm

    • Mahutavus: 415 l

    • Min / max tase: 135 / 425 mm

    • Eesmine avaus (ilma vaheta): 1140 mm

    • Külgmised avad (ilma vahetaja): 740 mm

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
