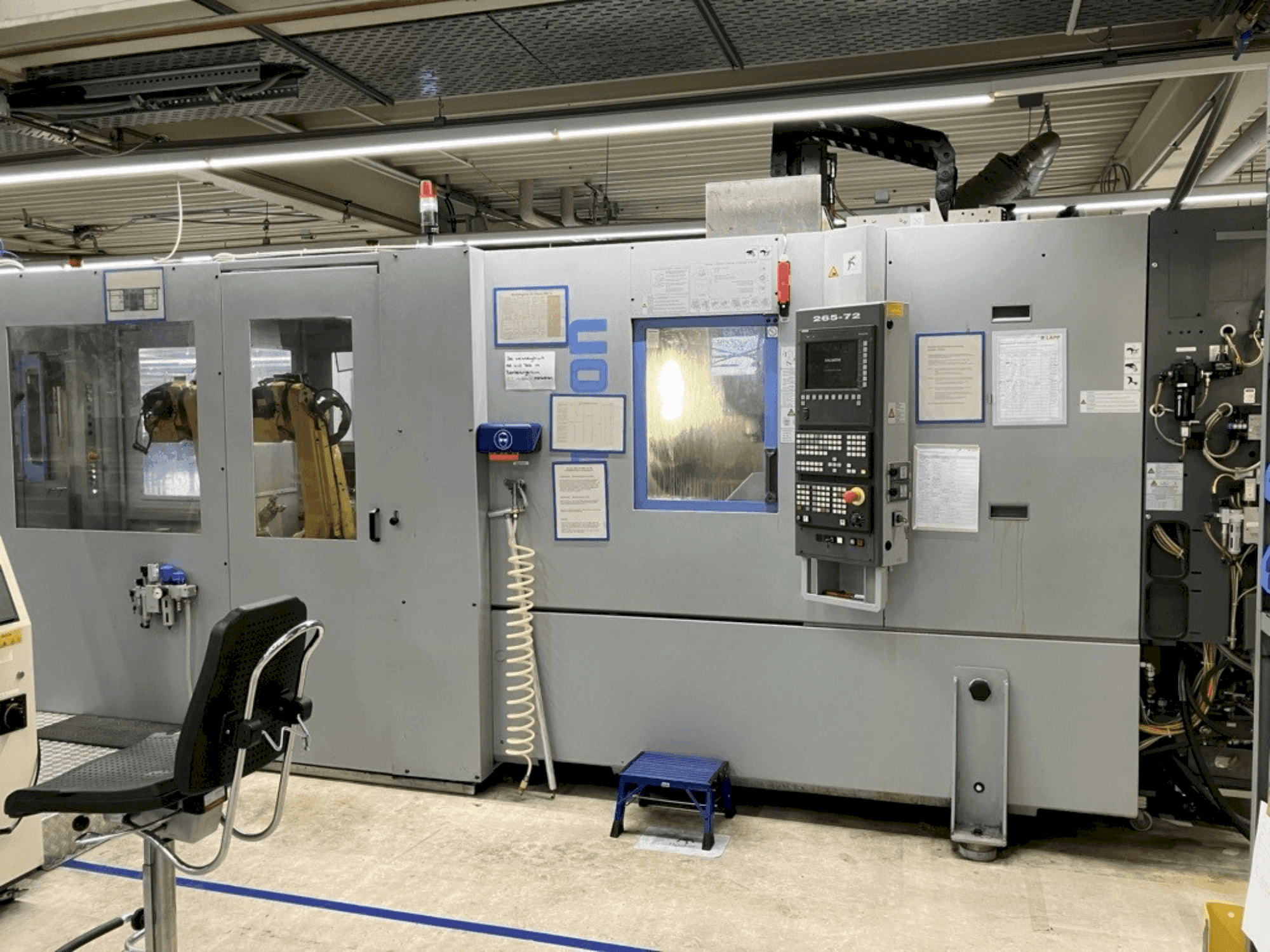

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Masina eelised

Masina tehnilised eelised

• Juhitavad teljed: 6 telge
• Ulatus: 704 mm
• Kiirendus/aeglustus: 0 kuni 12000 min-1 0,6 sekundiga
• Kinnituspind: 820 x 440 mm²
• Puurimisvõimsus st 60-s: Ø 16 mm
• Koputamine: m 16
• Freesimisvõimsus 60 mm läbimõõduga torus: 80 cm³/min
• Kiirendus: x- ja y-teljel 0,7 g, z-teljel 1,0 g

Lisainformatsioon

Liikumistelje liikumisulatus ja kiirus: J1: 340°/360° (lisavarustus) kiirusel 350°/s J2: 200° kiirusel 350°/s J3: 388° kiirusel 400°/s J4: 380° kiirusel 450°/s J5: 240° kiirusel 450°/s J6: 720° kiirusel 720°/s Lubatud koormusmoment: J4 ja J5: 11,9 Nm J6: 6,7 Nm Korduvus: +/- 0,02 mm Maksimaalne kiirus J1: 195°/s J2: 175°/s J3: 180°/s J4 ja J5: 400°/s J6: 600°/s Lubatud koormusmoment J4 ja J5: 7,7 Nm J6: 9,8 Nm Tööriistad Automaatne tööriistavaheti: Tööriistapesasid: 24 Tööriistavahetuse aeg: u. 0,9 s Kiibilt kiibile aeg: u 2,4 s Toorikud tarnitakse automaatse etteandesüsteemi kaudu ja laaditakse järjestikku Chironi töötlemiskeskustesse kahe Fanuci tööstusroboti abil. Kui töötlemine on lõppenud, eemaldatakse need uuesti. Seejärel edastavad robotid komponendid ülekandesüsteemi, mis transpordib need järgnevasse puhastussüsteemi. Integreeritud pesuliin tagab komponentide usaldusväärse puhastamise vastavalt määratletud puhtusnõuetele. Pärast pesuprotsessi võtavad kaks sünkroonselt töötavat Fanuci robotit üle puhastatud detailid süsteemi tagumises osas. Sõltuvalt protsessi spetsifikatsioonidest kaubaalustele laaditakse need automaatselt või töödeldakse edasi järgnevas etapis, näiteks neetimise teel. Kogu süsteem töötab täisautomaatselt.
