CHIRON - FZ 18 WDE-MIL-CHI-1996-00002

Name: CHIRON FZ 18 W
Brand: CHIRON
SKU: DE-MIL-CHI-1996-00002
Price: 10000 EUR
Availability: InStock

10.000 €

gindumaci hinnakiri

(Ex works)

küsige ametlikku pakkumist

Külastage masinat

tehke vastupakkumine

Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Kasutatud CHIRON FZ 18 W müügiks | gindumac.com

Kuva algkeeles

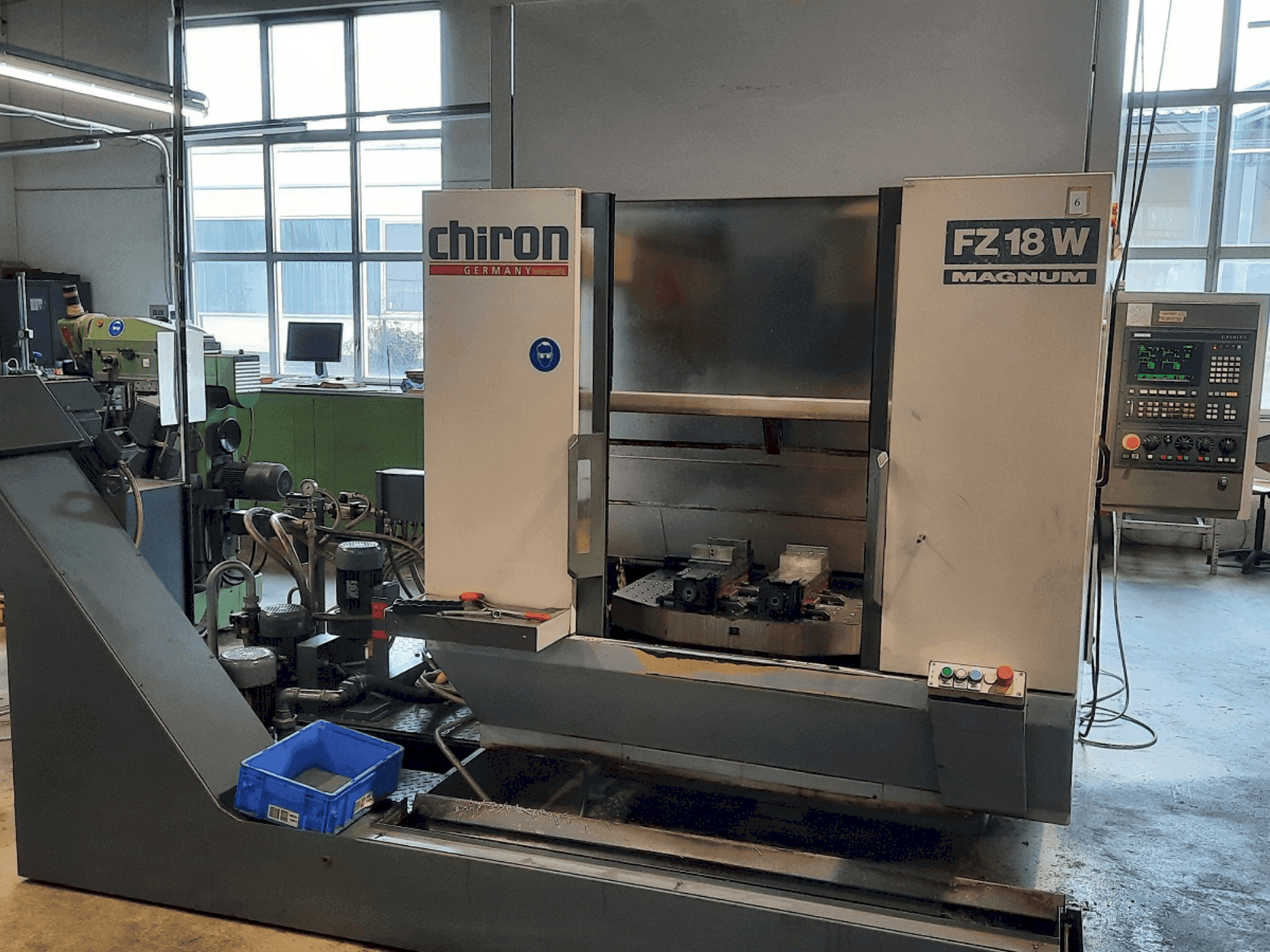

See 4-teljeline CHIRON FZ 18 W on valmistatud 1996. aastal ja on tugeva vertikaalse töötlemiskeskuse konstruktsiooniga. See sisaldab kuni 13 kW võimsusega põhispindli ajamit, kiiret liikumiskiirust 30 m/min ja suure võimsusega automaatset tööriistavahetaja 20 positsiooniga. Masin toetab keerulisi operatsioone SINUMERIK 810M juhtimissüsteemiga, mis võimaldab täpset 3D kontuurimist. See on ideaalne suure nõudlusega töökeskkondadesse, kuna sellel on ka kaks laastukonveierit koos täiustatud jahutusvedeliku süsteemiga. Võtke meiega ühendust, et saada lisateavet selle masina kohta.

Ülevaade

kaubamärk: CHIRON
aasta: 1996
MUDEL: FZ 18 W
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
juhtseadme tootemark: SIEMENS

Tehniline teave - CHIRON FZ 18 W

Kontrollseade

Kaubamärk: SIEMENS
Mudel: Sinumerik 810M

Põhiajam

Spindli kiirusvahemik: 20 - 7100 rpm 1/MIN
Spindli mootori võimsus: 13 kW
Telgede arv: 4

Liikumine

X-TELG Liikumine: 630 mm
Y-TELG Liikumine: 400 mm
Z-TELG Liikumine: 425 mm

Tööriistad

Maksimaalne kaal: 5 kg
Tööriista maksimaalne läbimõõt: 65 mm

Lisainformatsioon

Täiendav varustus

2.2 Laastukonveierid: kraapimislint, väljastuskõrgus 1050 mm
Teraskate: Kõigil telgedel

Masina eelised

Masina tehnilised eelised

Spindli pöördemoment: 300 nm
Kiirliikumiskiirus: 30 m/min
Söötmisajam: vahelduvvoolu servomootor, kaudne asendi mõõtmise süsteem
Kinnituspind: 2 x 850 x 470 mm keerme ja avaga
Maksimaalne transpordikoormus külje kohta: 250 kg (pikendatud ajaga kuni 400 kg)
Tooriku vahetusaeg: u. 4,0 s, maksimaalse koormuse korral suureneb u. 7 s-ni
Automaatne tööriistavahetaja: 20 tööriistapositsiooni
Tööriista spetsifikatsioonid: järsk koonus 40 din, läbimõõt 65 mm, läbimõõt koos vabade külgnevate positsioonidega 180 mm, kaal 5 kg
Tööriistavahetuse aeg: 0,9 s // kiibilt kiibilt: 2,4 s
Jahutussüsteem: 500-liitrine paak, n-pumbaga (200 l/min rõhul 1,5 baari) ja hd-pumbaga (20 l/min rõhul 20 baari), hd-ringlus 60 μm puhastusfiltriga

Lisainformatsioon

Ohutus: Elektriliselt kaitstud kruvidega pritsmekaitse laadimisuksega Kõrgus: Ligikaudu 2600 mm põrandast, sh masina valgustus Juhtpaneel: Mini-juhtpaneel käivitus- ja kinnitusnupuga palettide korraldamiseks Juhtseade Juhtseadme tüüp: SINUMERIK 810M - 3-teljeline kontuurjuhtimine Programmimälu: 32000 tähemärki (ligikaudu 28000 tähemärki vabalt saadaval) Märkimisväärsed omadused: Puurimistsüklid G81-G89, ringinterpolatsioon, programmi taaskäivitamine, alamprogrammi tehnika parameetritega, operaatori juhendamine, samaaegne programmeerimine, polaarkoordinaadid, tööriista nihked, lõikepunkti/lõikuri raadiuse teekonna kompensatsioon, nullnihked, 3D-interpolatsioon, spindli pöörlemiskiiruse otseprogrammeerimine, kaldservade ja raadiuste lisamine, RS 232C ühendus, NC-diagnostika, masinadiagnostika

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
