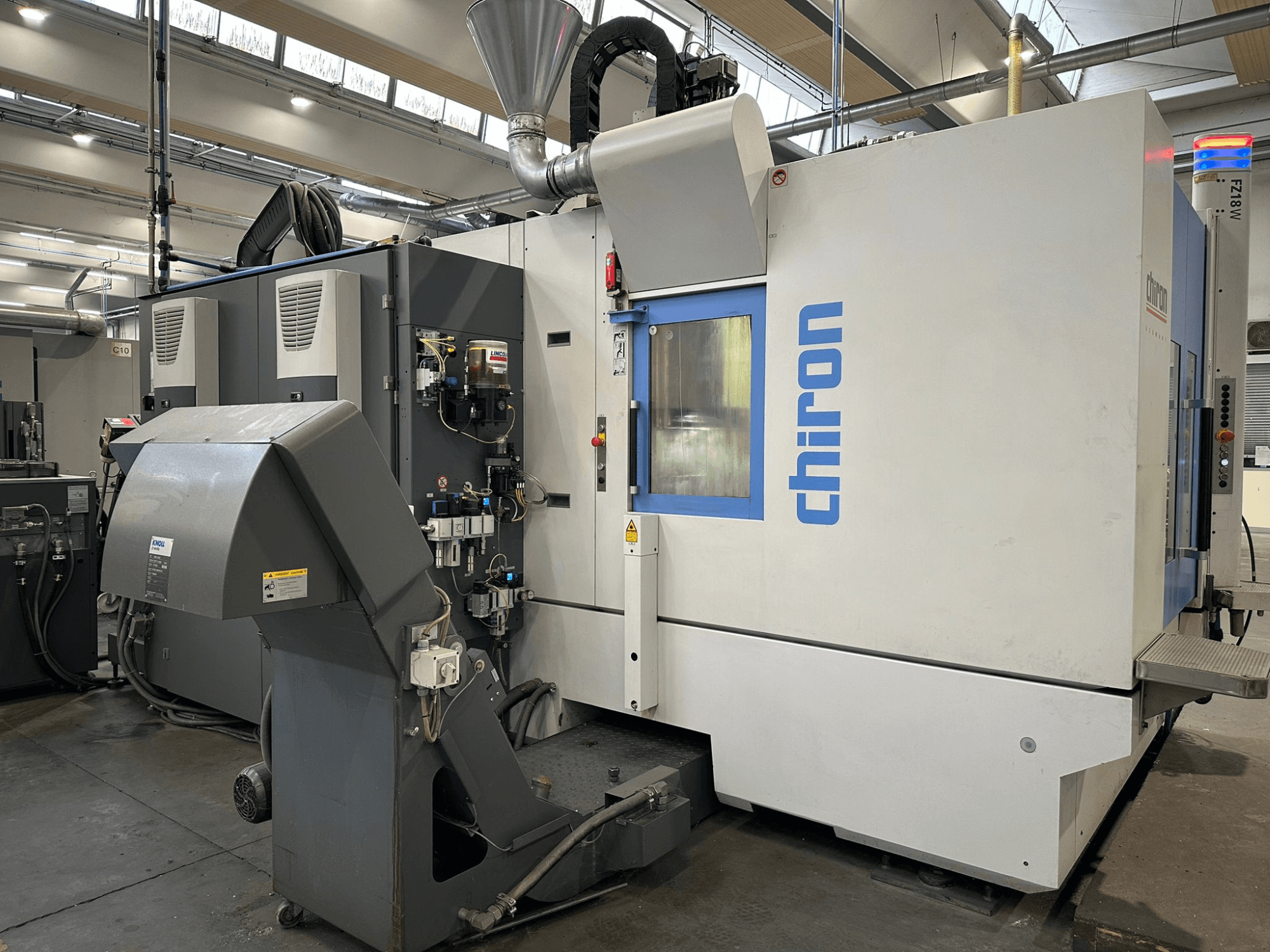

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Telgede arv: (X, Y, Z + 2 pöörlemistelge kaubaaluse/rootorlaua kaudu): 5 (X, Y, Z + 2 pöörlemistelge)

• Spindel:

  • Vahelduvvoolumootor: 7,5 kW (100% tööaeg), 22,0 kW (10% tööaeg)

  • Maksimaalne pöördemoment: 140 Nm

  • Koonus: HSK-A63 (DIN 69893)

  • Puurimisvõimsus: Ø 42 mm

  • Puurimisvõimsus: M30

  • Freesimisvõimsus: 500 cm³/min (teras E355)

• Tööriistavahetaja:

  • Tüüp: Täielikult suletud ketimagasin

  • Maht: 70 tööriista

  • Maksimaalne tööriista Ø: 78 mm (160 mm koos vabade kõrvalasuvate positsioonidega)

  • Maksimaalne tööriista pikkus: 380 mm

  • Max: 240 kg

  • Tööriista vahetamise aeg: ~0,9 s

  • Tööriistade vahetamise aeg: ~2,6 s

• Söötmise kiirus ja dünaamika:

  • (X/Y/Z): 75 m/min

  • Kiirendus: 0.6 - 1.2 - 1.4 g

  • Ajamid: Otsesed digitaalsed ajamid absoluutse mõõtesüsteemiga

• Masina funktsioonid/tööriistad:

  • Tööpiirkonna ja kinnituste automaatne pesemine.

  • Automaatne tsentraalne määrimine

  • Hüdrauliline seade: 200 baari

  • Suruõhu töötlemine filtreerimisega kuni 0,01 µm ulatuses

  • Masinakomponentide jahutusseade

• Mõõtmine, järelevalve, tarkvara:

  • FANUC 3D-kokkupõrkejuhtimine

  • Tööriista jälgimine ja sõsartööriistade haldamine

• Elektrilised ja liidesed:

  • Ethernet RJ45, USB, PCMCIA

  • Kaugdiagnostika: CHIRON remoteLine

  • Andmete jälgimine ja OEE: CHIRON dataLine

• Nõuetele vastavus: CE

Lisaseadmed (robotid, automaatika, lisaseadmed)

• Automatiseerimine/palletiseerimine:

  • Automaatne kaubaaluste vahetamise seade IWV 0°/180° (vahetusaeg ~3,5 s).

  • Pöörlev laud ATU 200, 2 ühikut

    • Positsioneerimistäpsus/korduvus: ±5″.

    • Maksimaalne kinnitusmoment: 1 200 Nm

    • Maksimaalne koormus ühe külje kohta (APC): 250 kg

    • Maksimaalne kaaluvahe kaubaaluste vahel: 0 kg

• Jahutusvedeliku ja laastude juhtimine:

  • Läbi spindli läbiv jahutusvedelik (eelseadistus)

  • Kõrgsurve jahutusvedeliku süsteem kuni 30 baari

  • Jahutusvedeliku filtreerimine: Trummelfilter TPF 350 S (50 µm)

  • Laastude konveier: Hingedega rihm

  • Jahutusvedeliku paak: 230 l

  • Pump: 250 L/min 1,4 baari juures

• Sondide/tööriistade juhtimine:

  • Renishaw RLP40Q sond (eelseadistus)

  • Tööriista lasermurru kontroll (Single F1000)
