Citizen - MIYANO GN 3200DE-TUR-CIT-2016-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

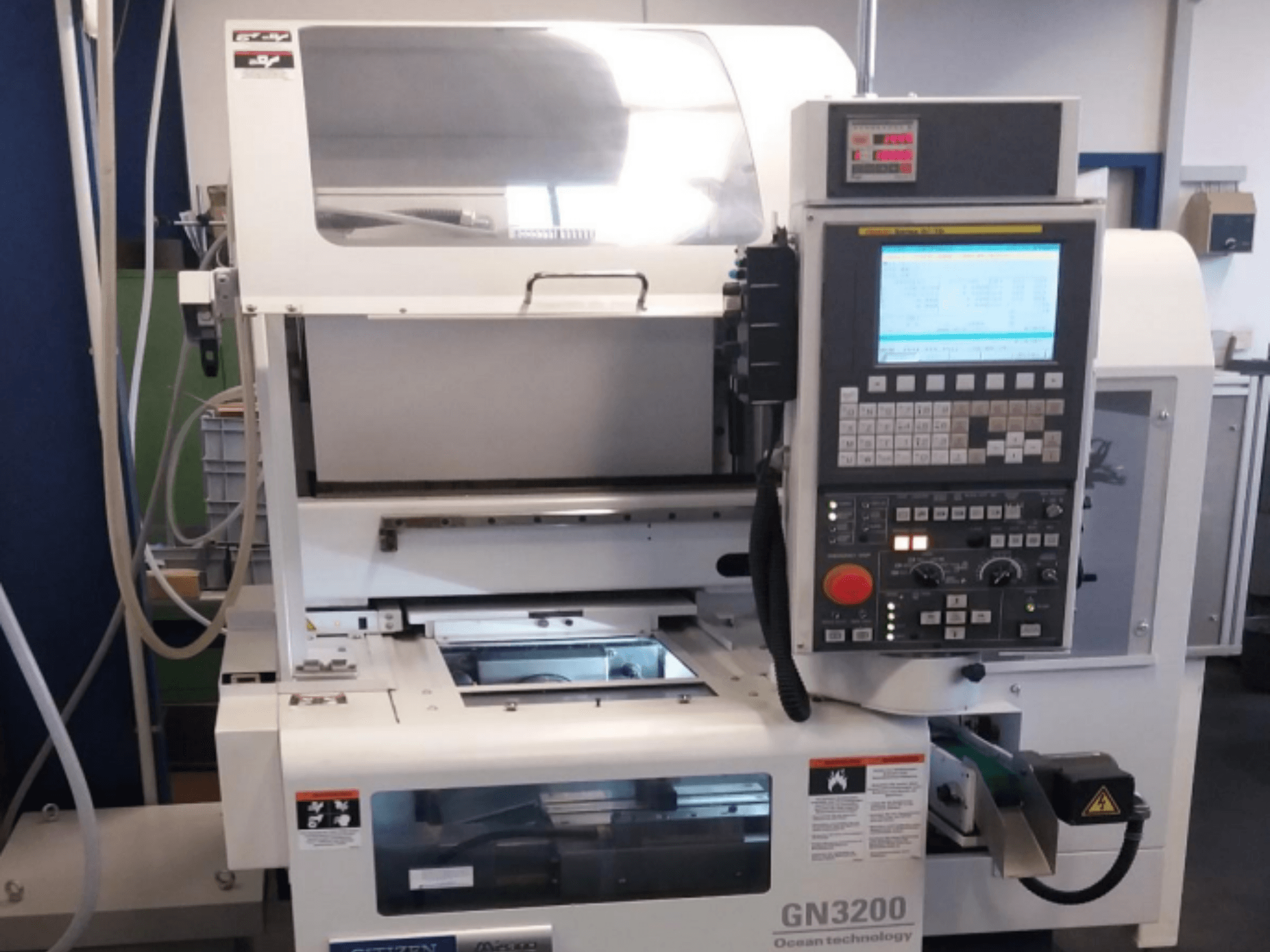

2016. aastal toodetud horisontaalne treipingi. Selle Citizen MIYANO GN 3200 maksimaalne töötlemisläbimõõt on 45 mm ja maksimaalne töötlemispikkus 50 mm. See sisaldab spindli pöörlemiskiiruse vahemikku 8000 pööret minutis ja liuguri liikumist 180 mm X-teljel ja 200 mm Z-teljel. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge Citizen MIYANO GN 3200 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Citizen
- aasta: 2016
- MUDEL: MIYANO GN 3200
- tootmistunnid: 3790
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: FANUC
Tehniline teave - Citizen MIYANO GN 3200
Kontrollseade
- Juhtimismärk: FANUC
- Juhtimismudel: Series 0i-TD
Mõõtmed
- Masina kõrgus: 1600 mm
- Masina pikkus: 1460 mm
- Masina kaal: 1700 kg
- Masina laius: 700 mm
Liikumine
- Telgede arv: 2
- X-telje liikumine: 180 mm
- Z-telje liikumine: 200 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Pöörleva jõud: 1.5 kW
- Pöörlev kiirus: 8000 RPM
Lisainformatsioon
- Max. Tööstusläbimõõt (spiraalikeermestik): 35 mm (fikseeritud tüüp) / 35 mm (fikseeritud tüüp).
- Max. Töödeldav läbimõõt (õhk-/jõu-/membraanipingi): 45 mm
- Max. Töödeldav pikkus: 50 mm
- Max. Töö pikkus koos laadijaga: 40 mm
- Spindli nina: spetsiaalne lame
- Läbiva ava läbimõõt: 17 mm
- Tõmbetoru siseläbimõõt: 11 mm
- Spindli ajamimootori võimsus: 2,2 / 1,5 kW (15 min. / Cont.)
- Kiirsöötmise kiirus: X-telg: 15 m/min / Z-telg: 15 m/min
- Tööriistade arv: (standardne neljakandiline treipingi varre suurus: 10, 12, 16 mm / puurivõlli läbimõõt: 20 mm)
- Toiteallika võimsus: 7,2 kVA
- Sisendpinge: AC 200 V, 3-faasiline, 50/60 Hz
- Jahutusvedeliku mahutavus: 90 l (eraldi tüüp)
- Määrdeaine mahutavus: 1,5 L (õli viskoossus VG32)
- Spindli jahutusseadme maht: 7 L (õli viskoossus VG10)
- Õhuvarustusrõhk: 0,4 Mpa (4 kgf/cm²)
- Spindli keskkoha kõrgus: 875 mm
- Töötundide arv (seisuga 2026/05/21):
- Kontrollimise sisselülitatud aeg: 8,765 tundi.
- Tööaeg: 5000 tundi
- Lõikamisaeg: 3 790 tundi
- Osade loendur: 39,713
- Osad kokku: 759 451
- Kaasasolevad seadmed:
- Kiirlaadur (ülemine/alumine etteandmiskiirus: 154 m/min, parempoolne/vasakpoolne söötmise kiirus: 130 m/min, Maksimaalne tooriku suurus: 40x40mm, Maksimaalne kaal: 250g).
- Fa. toodetud sorteerimis- ja söötmissüsteem. Steyer (varustatud 2x MFS 158 kiiruskontrolleri seadmetega, mis on ette nähtud "TOPF" kausi ja "SCHIENE" rööpa jaoks).
- Eraldaja/söötmissüsteem konveierilindi kaudu
- Pneumaatiline võimsuskinnitus
- tööriistahoidjad
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
