Citizen - MIYANO VC-03DE-TUR-CIT-2017-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

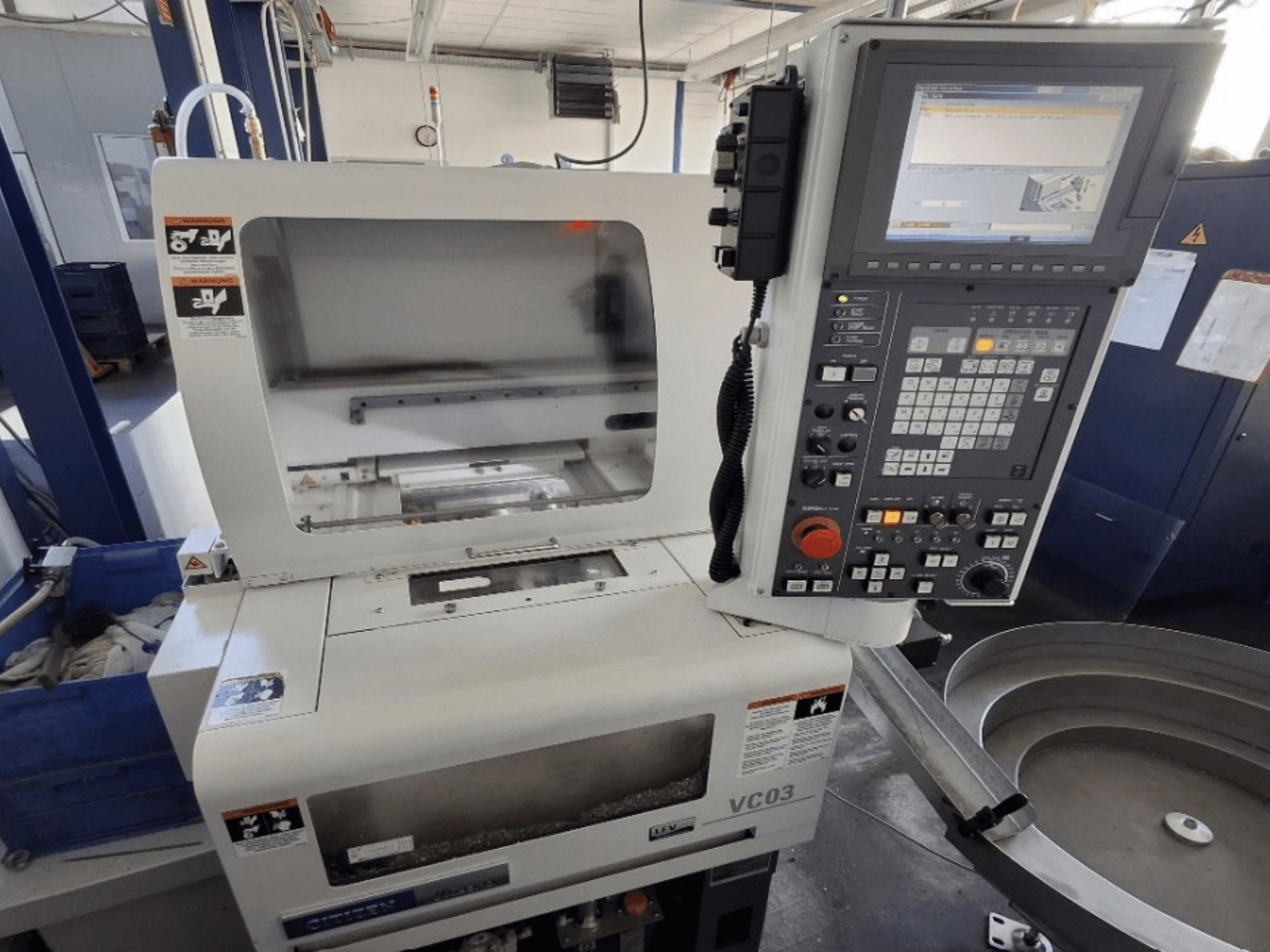

2017. aastal toodetud horisontaalne treipingi. Selle Citizen MIYANO VC-03 maksimaalne treipingi läbimõõt on 45 mm ja treipingi pikkus 50 mm. See sisaldab kiiret liikumiskiirust 20 m/min X-telje puhul ja 30 m/min Z-telje puhul, koos jõulise spindli kiirusega kuni 8000 min-¹. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge Citizen MIYANO VC-03 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Citizen
- aasta: 2017
- MUDEL: MIYANO VC-03
- tootmistunnid: 3888
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: MITSUBISHI
Tehniline teave - Citizen MIYANO VC-03
Kontrollseade
- Juhtimismärk: MITSUBISHI
- Juhtimismudel: FCA 70 LPC-V (M70V series)
Mõõtmed
- Masina kõrgus: 1705 mm
- Masina pikkus: 1683 mm
- Masina kaal: 1500 kg
- Masina laius: 700 mm
Liikumine
- Telgede arv: 2
- X-telje liikumine: 180 mm
- Z-telje liikumine: 200 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Pöörleva jõud: 3.7 kW
- Pöörlev kiirus: 8000 RPM
Lisainformatsioon
- Töötundide arv (sisselülitatud): 8494 h
- Lõikamisaeg / tööaeg: 3888 h
- Töödeldud detailide arv: 8536
- Sisendpinge: AC 200 V, 3 faasi, 50/60 Hz
- Nimivõimsus: 11 kVA
- Täiskoormuse vool: 32 A
- Lühisvoolu katkestuse hinnang: 2,5 kA
- Max. Pööramise diameeter: φ45 mm (kõrge täpsusega õhupingi) / φ40 mm (pingutushoidik)
- Max. Pööramise pikkus: 50 mm
- Max. Treipikkus koos laadijaga: 40 mm (fikseeritud: 35 mm)
- Spindli nina vorm: Ekstra lame
- Max. Spindli kiirus: 8000 min-¹ (Standard: 60 - 6000 min-¹)
- Spindli tõmbetoru ID / läbiva ava läbimõõt: Ø10 mm
- Tööriistade arv: 1
- Slaidi vorm: Kamm tüüpi tööriist, horisontaalne
- Juhitavate telgede arv: 2 telge (X- ja Z-telg samaaegselt)
- X-telje etteandemootor: 2,7 kW
- Z-telje etteandemootor: 5,8 kW
- Kiirliikumise kiirus (X-telg): 20 m/min
- Kiirliikumise kiirus (Z-telg): 30 m/min
- Tööriista suurus / varre suurus: 20 mm (valikud: 10, 12, 16)
- Tööriistade arv (standard): 5
- Tööriista puuraugu suurus: φ20 mm
- Jahutusvedeliku mahutavus: 90 liitrit
- Jahutusvedeliku pumba voolukiirus: 110 / 145 L/min (50/60 Hz)
- Jahutusvedeliku pumba võimsus: 0,18 kW
- Pneumaatilise õhuvarustuse rõhk: 0,5 MPa
- Määrdeüksuse mahutavus: 0,8 liitrit
- Määrdepumba tüüp: MLZ (väljavooluhulk ühe lasu kohta: 1,5 - 2,5 ccm)
- Spindli keskjoone kõrgus: 875 mm
- Laaduri tüüp: Pöördumisseadmed: Pöördumisseadmed: Pöördumisseadmed: Gantry laadur (R-tüüpi) - 2 juhitavat telge, 1 liugur, 2 haaratsit
- Laadija Max. Töödetaili suurus: φ40 x 40 mm
- Laadija Max. Tooriku kaal: 250 g
- Laaduri söötmise kiirus (vasakule/paremale): 108 m/min
- Laaduri söötmise kiirus (üles/alla): 90 m/min
- Laaduri ajami süsteem: Hammasratta- ja hammasrattaajam
- Automaatikaseadmed ei kuulu valikuliselt komplekti: Fa. Steyer, eraldusüksus/söötmine konveierilindi kaudu, tühjenduskonveierilint koos valmis detailide puhvriga.
- Kaasasolevad omadused: Võnkuv lõikamine (LFV), pneumaatiline elektripingi, tööriista hoidikud, pritsmekate blokeering, masinavalgus, õhupuhur (tööriist ja spindel), CE spetsifikatsioon, jahutusvedeliku taseme lüliti, automaatne voolu väljalülitus, LED hoiatusvalgustus.
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
