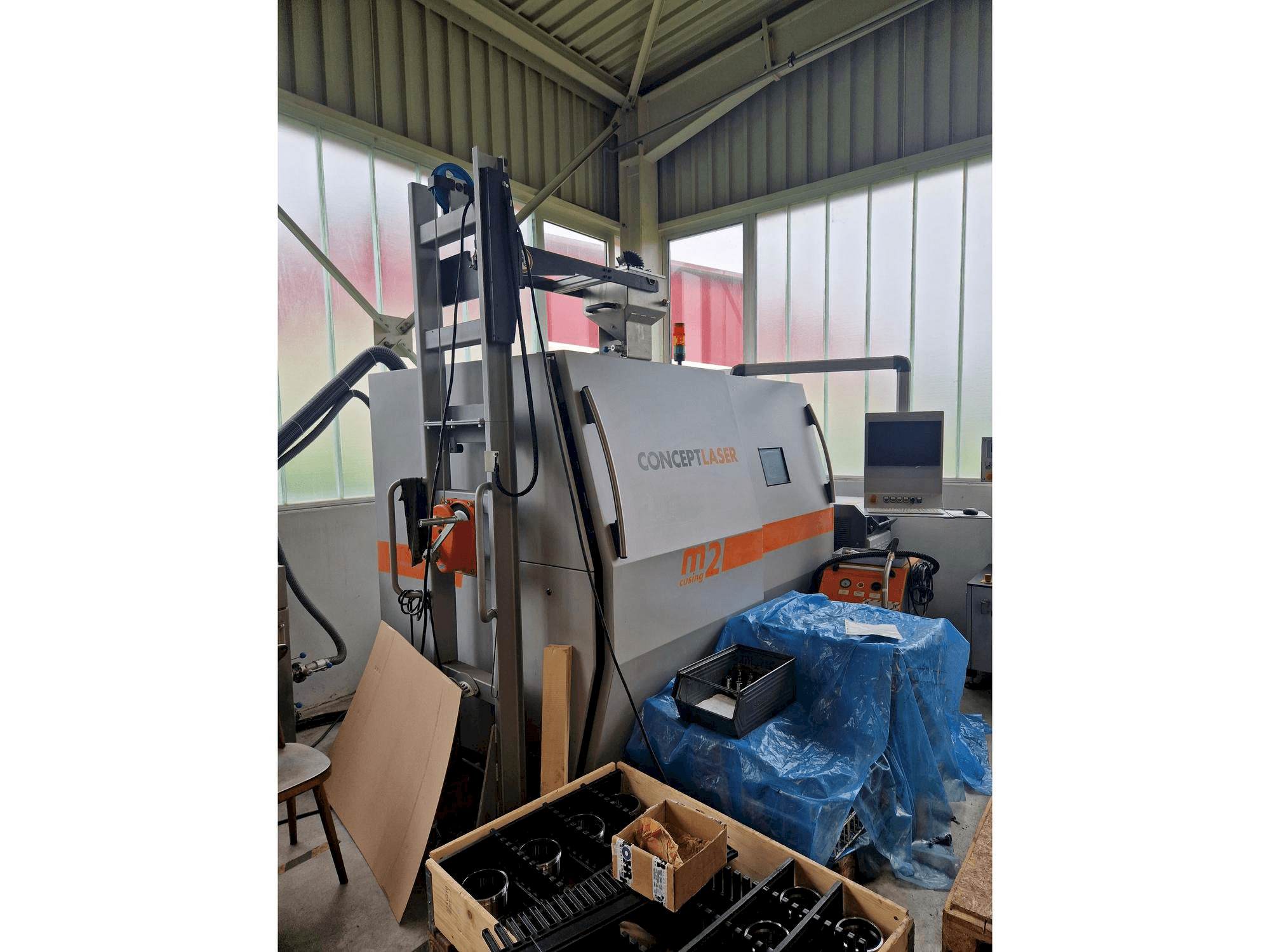

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Masinate eelised

Tehnilised masina eelised

• Eksponeerimisväli: 90x90 mm

• Paigalduskõrgus: 100 mm

• Lainepikkus: 1070 mm

• Võimsus: 200-400w

Kaal:

Kaal: kogukaal: umbes 2,240 kg

Masin M2 cusing: ca. 2,000 kg.

Lasersüsteem: umbes 170 kg

Ekstraheerimis- ja filtriüksus: umbes 70 kg

Mõõtmed (mm):

(L) × 4 200 (S) × 3 009 (K).

Masin M2 cusing: umbes 2440 (pikkus) × 1630 (laius) × 2354 (kõrgus)

Lasersüsteem: umbes 610 (P) × 1 200 (S) × 1 120 (K)

Väljavõte- ja filtriüksus: umbes 550 (pikkus) × 550 (laius) × 1 450 (kõrgus)

Standardversioon:

Ehituskambri mõõtmed: 250 × 250 × 280 mm (P × S × K)

Doseerimiskambri mõõtmed: 250 × 250 × 280 mm (pikkus × laius × kõrgus)

Ehituskambri maht: umbes 18 dm³

Doseerimiskambri maht: umbes 18 dm³

Hoone kõrgus: 280 mm pluss ehitusplaadi paksus

Eksponeerimisala: 245 × 245 mm

Ehituskambri vähendamine (100 mm):

Ehituskambri mõõtmed: 100 × 100 × 100 mm

Doseerimiskambri mõõtmed: 100 × 100 × 100 mm

Ehituskambri maht: umbes 1 dm³

Doseerimiskambri maht: umbes 1 dm³

Hoone kõrgus: 100 mm pluss ehitusplaadi paksus

Eksponeerimisala: 90 × 90 mm

Ehitusruumi vähendamine (80 mm):

Ehituskambri mõõtmed: 80 × 80 × 100 mm

Väljastuskambri mõõtmed: 80 × 80 × 100 mm

Ehituskambri maht: umbes 0,64 dm³

Annustamiskambri maht: umbes 0,64 dm³.

Hoone kõrgus: 100 mm pluss ehitusplaadi paksus

Eksponeerimisala: 70 × 70 mm

Ehitusruumi vähendamine (50 mm):

Ehituskambri mõõtmed: 50 × 50 × 100 mm

Väljastuskambri mõõtmed: 50 × 50 × 100 mm

Ehituskambri maht: umbes 0,25 dm³.

Annustamiskambri maht: umbes 0,25 dm³.

Hoone kõrgus: 100 mm pluss ehitusplaadi paksus

Eksponeerimisala: 40 × 40 mm Dosaatkambri laiendus

Ehituskambri mõõtmed: 250 × 250 × 280 mm (pikkus × laius × kõrgus)

Dosaatkambri mõõtmed: 250 × 250 × 480 mm (pikkus × laius × kõrgus)

Ehituskambri maht: umbes 18 dm³

Annustamiskambri maht: umbes 30 dm³.

Hoone kõrgus: 280 mm pluss ehitusplaadi paksus

Eksponeerimisala: 245 × 245 mm

Elektrilised ühendused:

Elektriühendused: Elektriline ühendus: 3/N/PE VAHELDUVVOOLU 400 V, 32 A

Energiatarve, max.: 7,4 kW

Võrguühendus: Ethernet 100 MB/s, masinaühendus: RJ45-pesa

Suruõhu ühendus:

Gaasisurve: 6-10 bar

Kvaliteet: DIN ISO 8573-1 klass 1.6.1

Maksimaalne vooluhulk: 100 l/min

Inertgaasi ühendus (argoon):

Gaasisurve: 5 bar

Puhtus: ≥ 3,0

Inertgaasiühendus (lämmastik):

Gaasisurve: 5 bar

Puhtus: ≥ 2,5

Toimimisandmed

Tootmiskiirus: 2 cm³/h kuni 20 cm³/h (sõltub materjalist)

Skaneerimiskiirus: max. 7 m/s

LaserCUSING® kihi paksus: 20 µm - 50 µm

Kaitsegaasi tarbimine: umbes 2 m³/h.

Lasersüsteem

Laseri tüüp: Kiudoptiline laser 200F või 400F

Kaitseklass: Laseri kaitseklass 4

Võimsus: max. 200 W 400 W (CW-töö)

Lainepikkus: 1070 nm (infrapuna)

Laserkiire läbimõõt: 50 µm

Keskkonnatingimused

Ladustamis- ja transporditemperatuur: -20 kuni 35 °C (-4 kuni 95 °F)

Töötemperatuur: 15 kuni 35 °C (59 kuni 95 °F)

Temperatuurimuutus: max. 2 °C/h (2 °F/h)

Suhteline õhuniiskus: max. 80% (kondenseerumisvaba)

Paigalduskõrgus: max. 2000 m üle merepinna

Komplektis olevad lisaseadmed:

Sõel ja raputussüsteem, lämmastikgeneraator, puhvripaak, märg tolmuimeja pulbrile, filtrisüsteem, 5 surveplaati.
