Datron - M8DE-MIL-DAT-2011-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

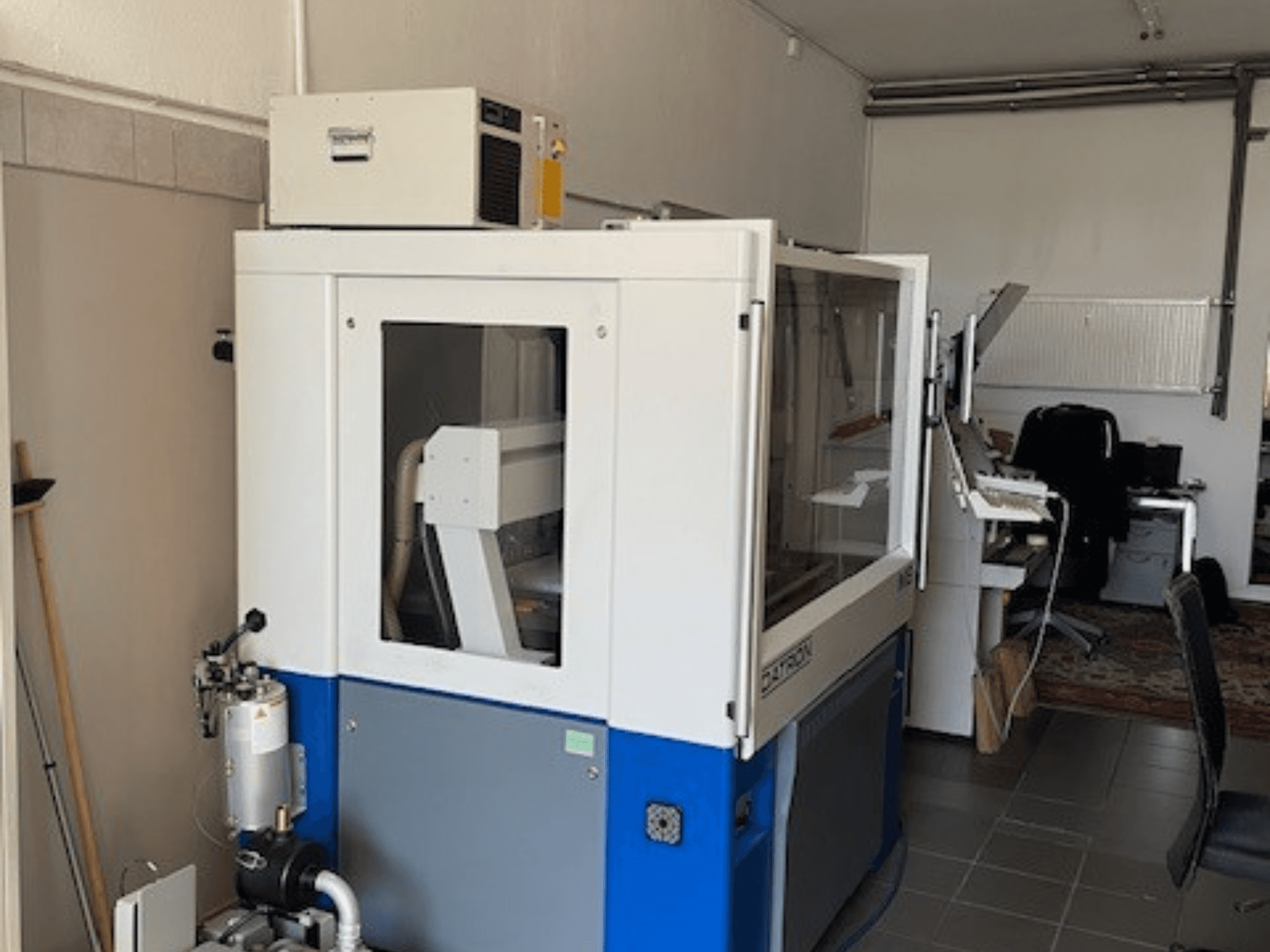

See 3-teljeline Datron M8 vertikaalne töötlemiskeskus on valmistatud 2011. aastal. Sellel on tugev portaalkonstruktsioon koos topeltkinnitusega ajamite ja täpsete juhtsiinidega. Peamiste tehniliste näitajate hulka kuuluvad 2,0 kW SF-spindel kiirusega kuni 60 000 pööret minutis, 15-kohaline tööriistavahetaja ja liikumisulatus 1020 mm x 800 mm x 240 mm. Ideaalne üksikasjalike ja täpsete töötlemisülesannete täitmiseks. Võtke meiega ühendust, kui soovite selle masina kohta lisateavet.
Ülevaade
- kaubamärk: Datron
- aasta: 2011
- MUDEL: M8
- tootmistunnid: 50
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
Tehniline teave - Datron M8
Mõõtmed
- Masina kõrgus: 1950 mm
- Masina pikkus: 1850 mm
- Masina kaal: 915 kg
Liikumine
- Telgede arv: 3
- X-telje liikumine: 1020 mm
- Y-telje liikumine: 800 mm
- Z-telje liikumine: 240 mm
Lisainformatsioon
Konfiguratsioon: SF spindel 2,0 kW HighS H2.0 (kuni 60 000 pööret minutis), otsekäigukorraldus
Tööriista hoidmine: Otsepingutus, max Ø 8 mm; 6 mm kinnitushoidik.
Tööriistavahetaja: 15-positsiooniline pikkusanduriga, otsepingutus
Masina konstruktsioon: Gantry konstruktsioon kahekordse toestusega ajamitega; tugev polümeerbetoon terasraamil; täppisjuhtimissuunad
Laud: Koordinaatlaud (ilma väljalõiketa)
Liigutused: X 1020 mm, Y 800 mm, Z 240 mm; portaalide vahekaugus 200 mm.
Ajamid: Digitaalsed servoajamid; kuulikruvi telje kohta
Söötmise kiirus: kuni 20 m/min
Juhtimine: DATRON 3D-CNC juhtimine V9; LCD/juhtimisarvuti koos klaviatuuri ja 19" monitoriga (integreeritud CD-ajam)
Jahutus/õlitamine: DATRONi jahutussüsteem; spindlijahuti tüüp H-K GK; SF-spindli kiiruse lisavõimalus.
Lisavarustus
Sondid/andurid:
XYZ-andur (koos pöördvarrega, töövahendite ja kinnitusega), funktsioon: täielik tarkvaraline juhtimine.
Z-telje TP-D andur
Z-telje kõrgusandur
Kinnitustehnoloogia:
Vaakummooduli kinnitusplaat 650 x 450 x 40 mm, 3 ühendust (u. 27 kg); lisatarvikud: VakuCard, VakuCardMatt
T-ava mooduli kinnitusplaat 460 x 250 x 83 mm (250 x 460 x 80 nominaal), fikseeritud lõuaga, 2 rida, 450 tüüp B; sisaldab tsentreerimispuhvrit ja tihendit; tarvikud: lühiajalised kinnituselemendid.
Pneumaatilis-hüdrauliline lühiajaline pingutuselement, tüüp KSE-PH (130 x 110 x 65 mm, 1,6 kg; töörõhk 1-8 bar; tööhulk 7 mm; pingutusjõud kuni 3200 N); sisaldab suruõhuvoolikut; lisatarvik: fikseeritud pingutuslõiked
Vaakumsüsteem:
Vaakumjaotur 3-suunaline V V-3 koos sulgeventiilidega (sh täiendav sulgemine koos ventilatsiooniga), vaakummanomeeter, läbiv seinaliitmik, voolikud ja täielik paigaldustarvikute komplekt.
Vaakumpump tüüp VP-B-1, pöörlev tiivik, õlipumbaga määrimine; imemisvõimsus 100 m³/h; ülerõhk 20 mbar; mootor 3,0 kW; 3 x 400 V; helirõhutase 67 dB(A); mõõtmed 748 x 433 x 310 mm; kaal 70 kg; õlimaht 2 l; sisaldab kolmefaasilist kontakti, pöörlevat ventiili, rõhkude erinevuslülitit, vaakumreservuaari, mootorikaitselülitit, õlijälgimist, sissevõtufiltrit ja kolmefaasilist kontakti.
Kinnituspindade võimekus kuni 1000 x 1500 mm
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
