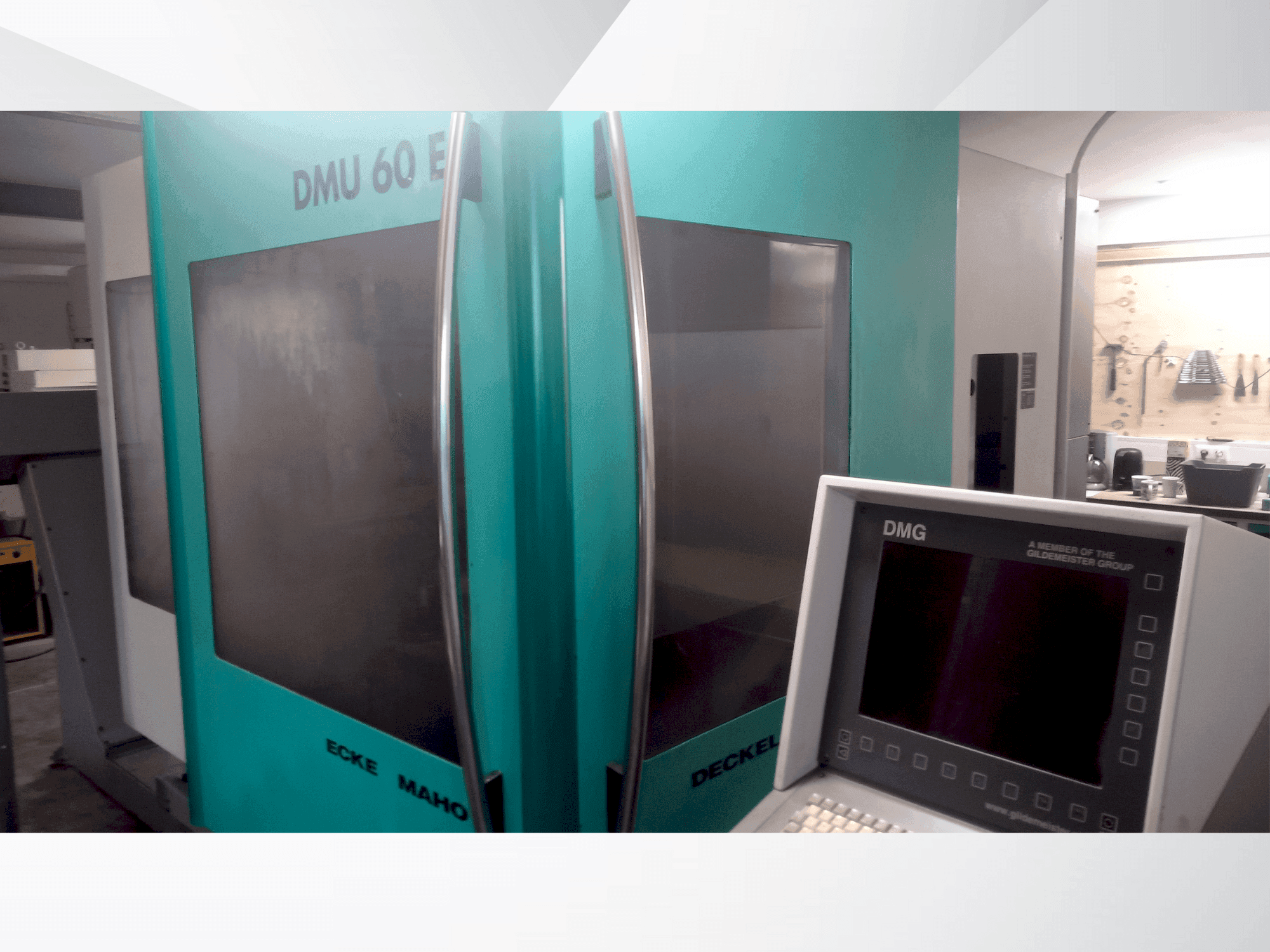

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Täiendav varustus

• 24 tööriistakohta
• 1 x kruustang kaasas (pilt)
• 0-punkti kell on kaasas (x, y ja z mõõtmiseks) (pilt)
• tööriistad ei kuulu komplekti

Masina eelised

Masina tehnilised eelised

• Laastukonveier

Lisainformatsioon

Etteande ja kiirliikumise potentsiomeetrid koos X-telje liikumiskiiruse mõõtmise süsteemiga tuleb välja vahetada // Peaajam (ilma käigukastita) / Ajam: digitaaltehnoloogiaga vahelduvvoolu servomootor / Spindli kiirus: lõpmatult programmeeritav: 20–12 000 min-¹ / Seadistusrežiimis: 20–800 min-¹ / Pöördemoment/võimsus: vt skeemi (tõhusus arvesse võetud). / Märkus: Spetsifikatsioonid kehtivad alapinge 350 V (400 V -10%) korral Heidenhaini invertersüsteemiga (N-juhtimine). / Etteandeajam: Teljed: X, Y, Z (digitaaltehnoloogiaga vahelduvvoolu servomootorid) / Z-telg: kokkupõrkekaitse siduriga. / Etteande kiirus (X, Y, Z): 20–10 000 mm/min / Kiirliikumine: X-, Y-telg: 18 m/min / Z-telg: 15 m/min / Seadistusrežiim (X, Y, Z): 20–2000 mm/min / Liikumissuunad & Täpsus: Positsioonimõõtesüsteem: Eraldusvõime (X, Y, Z): 0,001 mm/ Sisendi eraldusvõime (X, Y, Z): 0,001 mm/ Positsioonitolerants (X, Y, Z): ±0,010 mm/ Töövahemik (käik): X-telg: 500 mm/ Y-telg: 525 mm/ Z-telg: 500 mm/ Lisateave: Võimsus: 26 kVA (viide toiteallikale)/ Liides: RS-232C / RS-422 (230V/1A)/ Spindlipea: SK 40 DIN 2079/ Tööriistavaheti salvega (lisavarustus, ainult vertikaalne)/ Salve positsioonid 25 tk/ Maksimaalne tööriista läbimõõt/ -80 mm, kui kõik sooned on hõivatud/ -vabade naabersoontega 160 mm/ Maksimaalne tööriista pikkus spindli ninast 315 mm/ Maksimaalne tööriista kaal automaatse tööriistavahetusega 8 kg/ Maksimaalne tööriista kogukaal 100 kg/ Vajalik suruõhk u. 5,5–8,0 baari/ Töölaud/ Jäik laud: kinnituspind 1000 x 543 mm/ T-soonte vahekaugus 63 mm/ T-soonte arv / suurus 8/14 H7 tk/ Töölaudade lubatud koormus/ Jäik laud 350 kg
