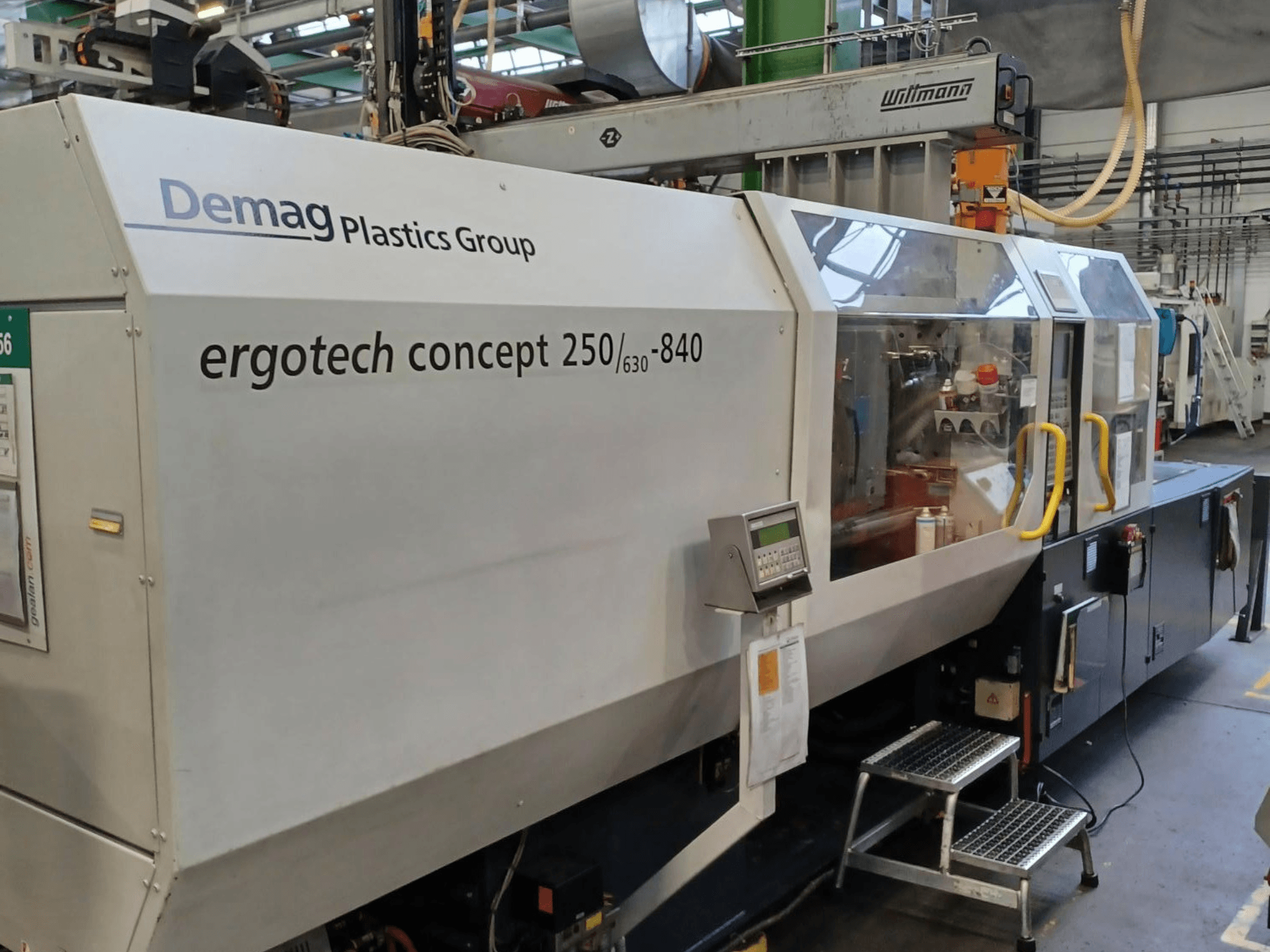

DEMAG - ET250/630-840 ConceptDE-INJ-DEM-2004-00003

• Lukustusjõud: 2750 kN

• Sidemete vahekaugus (H x V): 630 x 630 mm

• Plaadi mõõtmed (H x V): 950 x 950 mm

• Valuvormi kõrgus: 330-830 mm

• Avamishüpe: 675 mm

• Maksimaalne päevavalgus (plaatide vaheline kaugus): 1505 mm

• Mudeli kaalutaluvus: fikseeritud pool 1100 kg, liikuv pool 2200 kg (kokku 3300 kg)

• Ejektor:

  • Löögi pikkus: 200 mm

  • Jõud: 80 kN

  • Keskendusrõnga läbimõõt: 200 mm

  • Pneumaatiline väljapaiskur: jah

• Tuuma tõmbed: 2 liikuval poolel (AS)

• Süstimisüksus:

  • Ühiku suurus: 840

  • L/D: 20

  • Laskemaht: 636 cm³

  • Süstimisrõhk: 1351 baari

  • Plastifitseerimiskiirus (PS): 74 g/s

  • Kruvi kiirus: 326 p/min

  • Düüsi raadius: 15 mm; düüsi ava: 3 mm

  • Maksimaalne doseerimishulk: 225 mm

  • Märkus: teine süstimisseade on loetletud ilma andmeteta → ühekomponentne masin

• Liidesed/juhtimisseadmed:

  • Printeri liides: jah

  • Protsessi juhtimine/SPC: jah

Lisaseadmed

• Robot/käitlus: Wittmann W633-961 lineaarne robot.

  • Löögikäik: Y (vertikaalne) 1600 mm, X 900 mm, Z 2500 mm

• Kuumajooksu juhtimine: 9 tsooni

• Vormi tuvastamine: Kistleri rõhu (p=1) / temperatuuri (t=0) süsteem.

• Klapivärava juhtimine: hüdrauliline (pneumaatiline ei ole varustatud)
