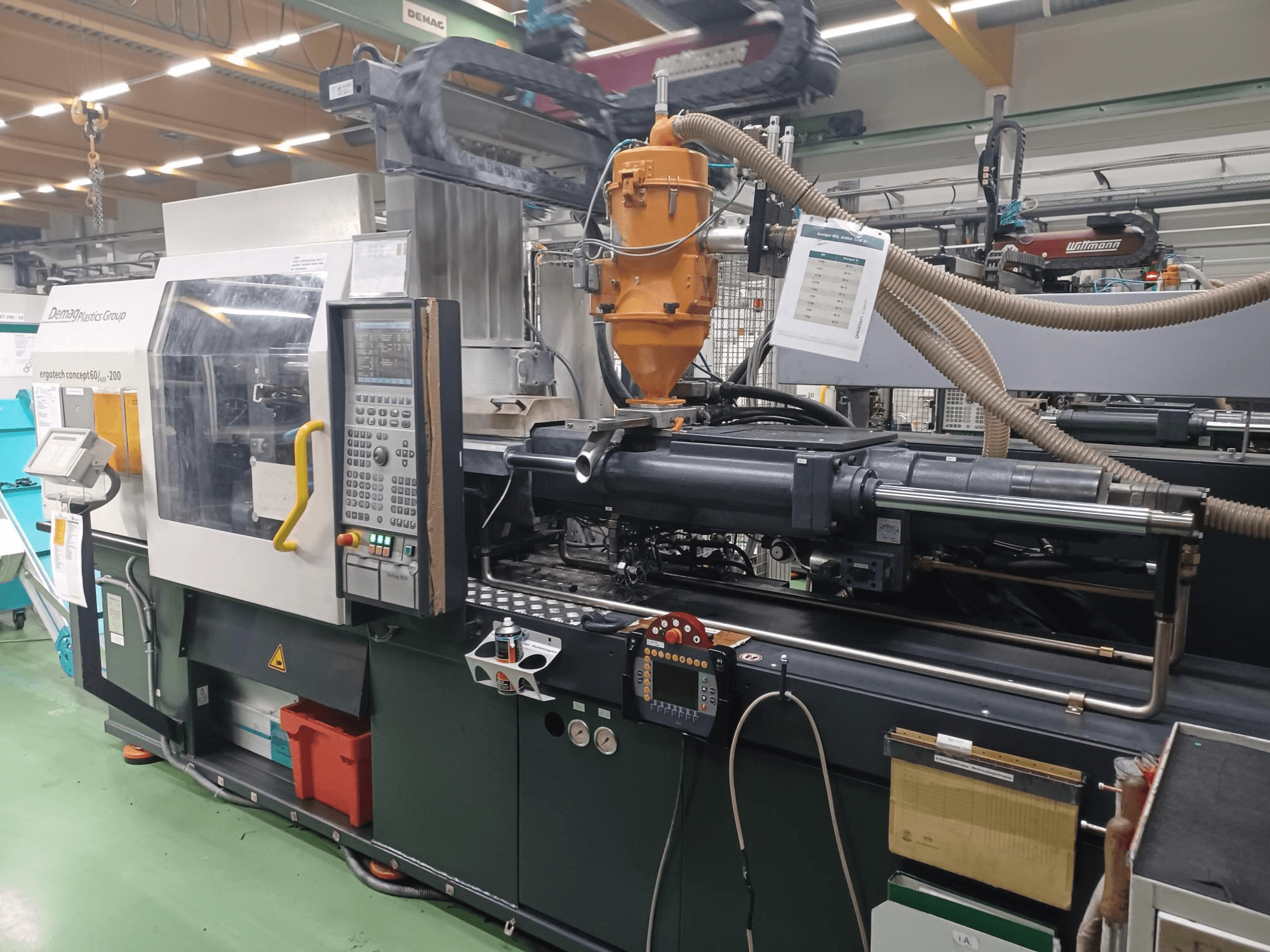

DEMAG - ET60-200 conceptDE-INJ-DEM-2003-00004

• Kinnitusüksus:

  • (H x V): 420 x 420 mm

  • Plaadi mõõtmed (H x V): 530 x 540 mm

  • Min. vormi paigalduskõrgus: 210 mm

  • Avamishüpe: 400 mm

  • Vormi maksimaalne kaal: 580 kg (liikuv pool 380 kg / fikseeritud pool 200 kg)

• Ejektor:

  • Hulk: 125 mm

  • Jõud: 41 kN

  • Tagasitõmbejõud: 15 kN

  • Pneumaatiline väljapaiskur: Jah

• Tuuma tõmbamise kontroll: Jah (2 ühikut, väljapaiskuri poolel/AS)

• Süstimisüksus 1:

  • Ühiku suurus: 200

  • Kruvi läbimõõt: 30 mm

  • Süstimisrõhk: 1900 baari

  • Löögimaht: 106 cm3

  • Kuuli kaal (PS): 94 g

  • Kruvi L/D: 20

  • Düüsi raadius: 15 mm

  • Soomustatud/kulumiskindel sissepritseüksus: Jah

• Protsessi juhtimine: SPC (jah)

• Märkus: Maksimaalne kraanakoormuse hoiatus: 2 tonni

Lisavarustus

• Robot/eemaldusseade: W621-1381

  • Sõiduteed: Y 1200 mm, X 550 mm, Z 1500 mm

• Kuumajooksu kontroller: 7-tsooniline integreeritud juhtimine

• Vormiandurid: Kistler (p=1/t=0)
