DMG Gildemeister CTV 160

Fotogalerii

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Müüa kasutatud DMG Gildemeister CTV 160 | gindumac.com

Kuva algkeeles

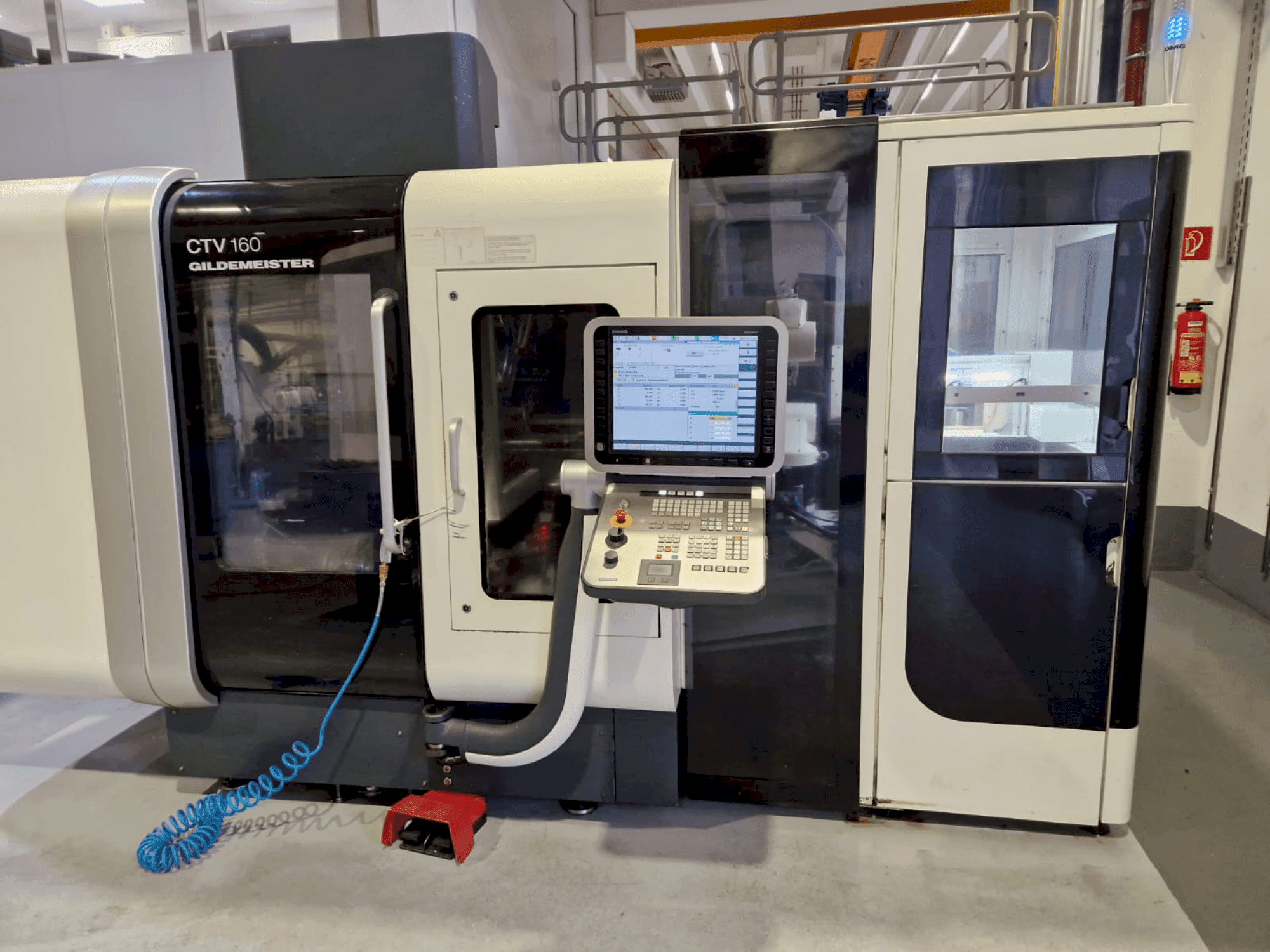

See 4-teljeline DMG Gildemeister CTV 160 vertikaalne treipink toodeti 2010. aastal. Sellel on Siemens Sinumerik 840D ERGOline juhtimissüsteem, 12-kohaline tööriistatorn ja Schunk ROTA THW PLUS 165-43 jõupadrun. Masin sisaldab KUKA KR5 sixx R850 robotit, millel on 3-sõrmeline tsentraalne haarats ja kaamerasüsteem osade tuvastamiseks. Suure täpsusega töödeks ideaalne masin DMG Gildemeister CTV 160 on meil müügil. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

kaubamärk: DMG
aasta: 2010
MUDEL: Gildemeister CTV 160
rakenduse tüüp: Treimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalsed treipingid
juhtseadme tootemark: SIEMENS

Tehniline teave - DMG Gildemeister CTV 160

Kontrollseade

Juhtimise mark: SIEMENS
Juhtimise mudel: Sinumerik 840D ERGOline

Tehnilised andmed

Spindli võimsus: 16 kW
Spindli kiirus: 6000 RPM

Lisainformatsioon

Täiendav varustus

Masin ühe tööala ja lisaosade hoidikuga sh. robot
12 jaamaga tööriistatorn, varre läbimõõt Ø30 mm, DIN 69880, kõik asendid
Täiskinnitussilinder SMW SIN-S-85-LPS-X
3-lõualine kiilkangi jõupadrun koos kiire lõualuu vahetamise süsteemiga, ROTA THW PLUS 165-43 Schunkilt
ARTIS tööriistade purunemise jälgimissüsteem, tüüp CTM
Jahutusvedeliku süsteem lintfiltrisüsteemiga 40 µm, tarnemaht 20 / 40 l/min, vastavalt 8 / 20 baari, jahutusvedeliku paagi maht ca. 600 liitrit
Laastukonveieri liigendlindi konstruktsioon integreeritud jahutusmäärdepaagi mahutavusega ca. 120 liitrit, laastu väljalaskekõrgus 1100mm
Integreeritud õliudu eemaldamine 400m³/h
15-kordne kaubaaluste ringlussüsteem max. tooriku mõõtmed Ø115x60mm, sh. KUKA KR5 sixx R850 robot koos 3-sõrmelise tsentraalse haaratsiga max. 5,3kg ja haaratsi keeramisjaam
Kaamerasüsteem osade tuvastamiseks

Masina eelised

Kvalitatiivsed eelised masinale

Pöördemoment 100% redigeerimisel: 135 nm (peaajam), 13 nm (tööriistahoidja)
Pöördemoment 40% juures: 176 nm (peaajam), 18 nm (tööriistahoidja)
Spindlipea din 6353 suurus 140h5
Max käivitusjõud fv 70 baari juures: 34 kn

Masina tehnilised eelised

Pöördemoment: 135 nm (100% ed), 176 nm (40% väljaandmine)
Max töödeldava detaili läbimõõt: Ø115 mm / max. Töödeldava detaili pikkus: 60 mm
Suure jõudlusega peaajam ja tööriistahoidja
Kiire lõuavahetussüsteem 3-lõualise jõupadruni jaoks
Integreeritud jahutus- ja kiibihaldussüsteemid
Artis tööriista purunemise jälgimissüsteem

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
