DMG MORI - CLX 450 TC + Robo2goDE-TUR-DMG-2021-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

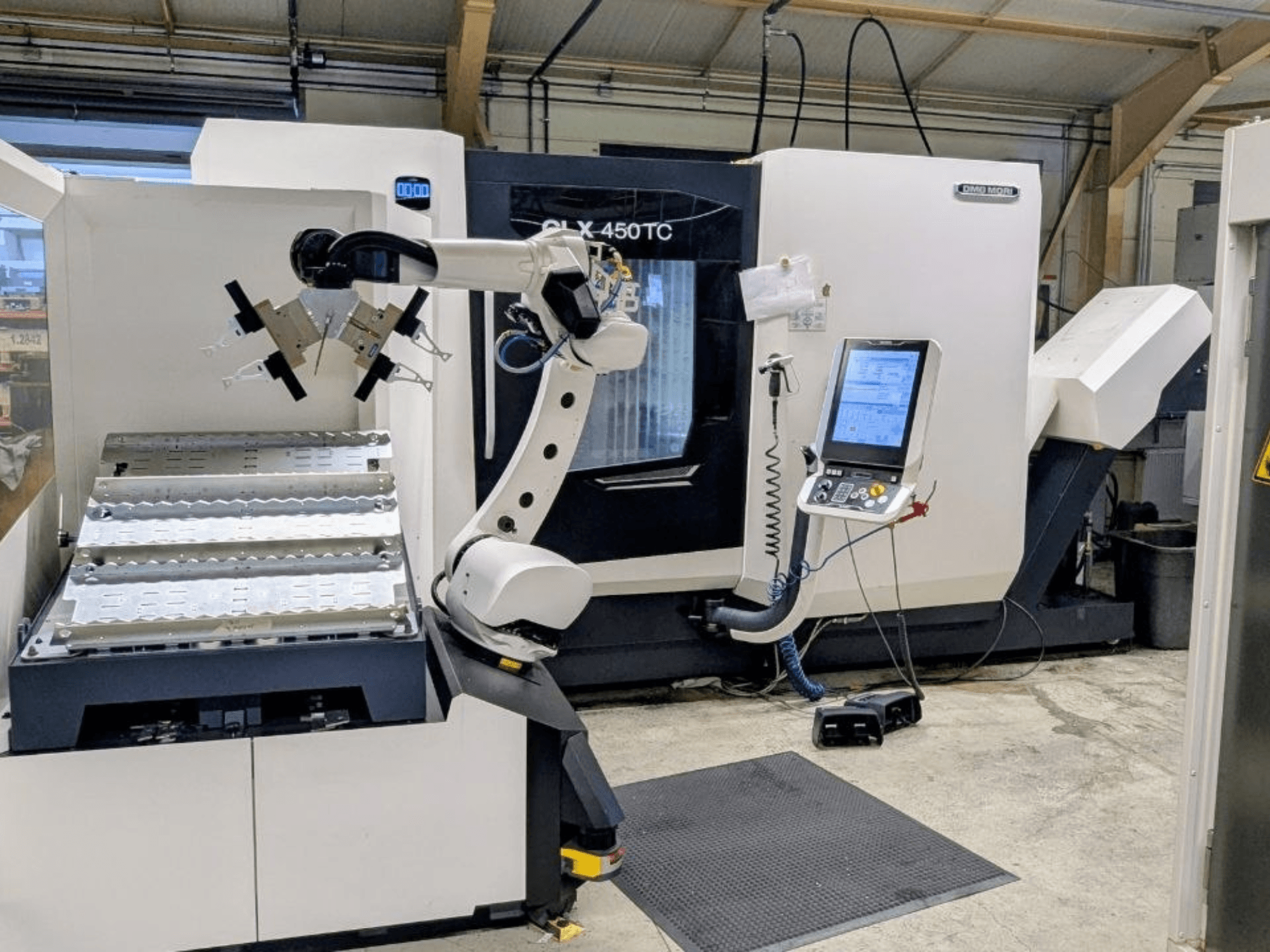

See 5-teljeline DMG MORI CLX 450 TC + Robo2go on valmistatud 2021. aastal. Selle pöörlemisdiameeter aluse kohal on 500 mm, treimisläbimõõt 400 mm ja maksimaalne treimispikkus 1100 mm. Masinal on võimas freesispindel, mille pöörlemiskiirus ulatub kuni 12 000 pööret minutis, ning 30-kohaline tööriistamagasin. Kui soovite omandada kõrgekvaliteedilisi treimisvõimalusi, kaaluge meie müügis oleva DMG MORI CLX 450 TC + Robo2go masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: DMG MORI
- aasta: 2021
- MUDEL: CLX 450 TC + Robo2go
- tootmistunnid: 1992
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: SIEMENS
Tehniline teave - DMG MORI CLX 450 TC + Robo2go
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: SINUMERIK 840D sl SLIMline
Mõõtmed
- Masina kõrgus: 2470 mm
- Masina pikkus: 5190 mm
- Masina kaal: 11200 kg
- Masina laius: 2110 mm
Liikumine
- Telgede arv: 5
- X-telje liikumine: 300 mm
- Y-telje liikumine: 500 mm
- Z-telje liikumine: 1100 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Pöörleva jõud: 10.5 kW
- Pöörlev kiirus: 12000 RPM
- Pöördvarda jahutus: Jah
- Tööriistakohtade arv: 30
Lisainformatsioon
Staatus: demonstratsiooni-/koolitus-/näituseseade
Juhtimine: Siemens SINUMERIK 840D sl SLIMline, 19-tolline SLIMline multitouch-ekraan
Pöördeulatus töölaua kohal: 500 mm
Maksimaalne treimisdiameeter: 400 mm
Maksimaalne treimispikkus: 1100 mm
Varraste läbimõõt: 65 mm
Peavõlli ava: 87 mm
Eesmise laagri läbimõõt: 130 mm
Knicki kiirus: 485 p/min
Spindli pöördemoment (100% koormus): 275 Nm
Spindli pöördemoment (40% koormusel): 345 Nm
Freesspindli liides: HSK-A63 (DIN 69893)
Freesspindli pöörlemiskiirus: kuni 12 000 p/min
Freesspindli võimsus (100% koormusel): 8,8 kW
Freesspindli võimsus (40% koormusel): 10,5 kW
Freesispindli pöördemoment (100% koormusel): 73 Nm
Freesspindli pöördemoment (40% koormusel): 90 Nm
Kinnitusmoment (lukustatud): 850 Nm
Pöördeulatus: ±120°
Tööriistamagasin: kett-tüüpi
Tööriistade mahutavus: 30 tööriista
Tööriista maksimaalne läbimõõt: 78 mm
Tööriista maksimaalne läbimõõt, kui kõrval asuvad pesad on vabad: 125 mm
Lisavarustus, hind kokkuleppel
Robo2Go paindlik töödetailide laadimis-/mahalaadimissüsteem 6-teljelise tööstusrobotiga
Vahetatav töödeldavate detailide hoidja alustega
Mahutavus: kuni 88 detaili (Ø ≤ 60 mm); kuni 29 detaili (Ø ≤ 125 mm)
Roboti kandevõime: kuni 35 kg (moodulid: 10 / 20 / 35 kg)
Haara alus: kolmnurkne, puhastuspihustiga; käsitsi reguleeritav rõhk
3-lõuaga haaramisotsik padruniosade jaoks (sisemine/välimine)
Tööeseme minimaalne pikkus: 20 mm
Välise läbimõõdu vahemik: Ø20–100 mm (sõltub moodulist)
Sisemine läbimõõduvahemik: Ø65–210 mm
3-lõuaga haaramisvahendi variandid võlliosadele: Ø20–170 mm
Täiendavad 2-lõuaga haardid padrunite/võlliosade jaoks: Ø20–80 mm (võlliosad)
Alused: maksimaalne koormus 500 kg; töödeldava detaili läbimõõt Ø20–170 mm; pikkus 120–950 mm; kuni 5 tasandit
Liidesed: Robo2Go elektriline liides, Profibus, täiendav suruõhk, täiendav Ethernet
Eraldi juhtimisterminal; integreerimine CELOS-juhtimissüsteemi
Roboti erikate: RAL 9010
Masin on ette valmistatud automatiseerimise integreerimiseks
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
