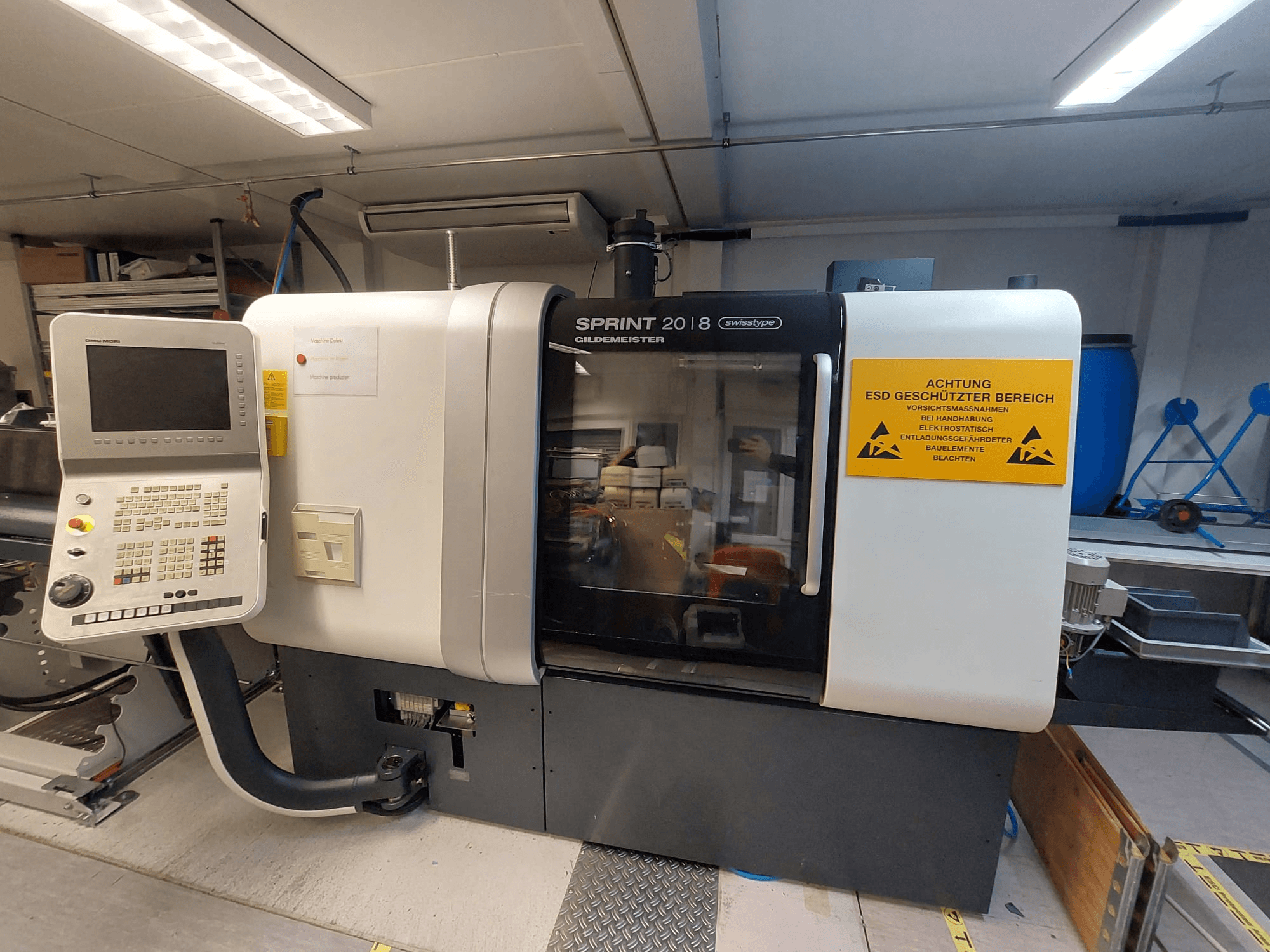

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Juhtimine / CNC: Fanuc 31i koos 15" TFT värvimonitoriga

• CNC-süsteem: Fanuc 31i

• Teljed: 6+2 telge / kokku 8 telge

• Y-teljed: 2

• Kanalid: 2

• Spindlid: 2

Spindli andmed

• Maksimaalne riba läbimõõt vastasspindel: 20 mm (25 mm lisavarustus)

• Vastaspindli kiirus max: 10 000 p/min

• Vastaspindli võimsus (S1): 3,7 kW

Liigutused / löögid

• Löök Z1: 80 mm

• Löögi Z2: 300 mm

• Kiirliikumine Y1: 40 m/min (30 m/min)

• Kiirendus max X1: 10 m/s²

• Söötmisjõud S1 teljed Z1 / Z2 / X2 / Y2: 250 daN

• Söötmisjõud S1 telg Y1: 500 daN

• Söötmisjõud lineaarne telg X1: 60 daN

Slaid 1

• Löögikäik X1: 50 mm

• Löögi Y1: 350 mm

• Tööriista positsioonid: 6 positsioonid, 12x12 mm

• Käitatavad tööriistad: ESX16

Slaid 2

• Löök X2: 240 mm

• Tööriistapositsioonid välised: 12x12 mm

• Tööriistapositsioonid sees: 4 positsiooni, Ø20 mm

• Käitatavad tööriistad: 5 koos ESX/16 (lisavarustus)

Jahutusvedelik

• Jahutusvedeliku tüüp: Emulsioon

• Jahutusvedeliku mahutavus: 250 l

• Jahutusvedeliku pumba võimsus max: 120 l/min

• Jahutusvedeliku rõhk: 1,5 baari

Elektrilised andmed

• Elektriline ühendus: 400 V ±10%

• Sagedus: 50 Hz

• Kaitselüliti: 100 A

• Juhtimispinge: 24 V DC

• Valgustuse pinge: 24 V DC

• Nimivool: 86 A

• Energiavajadus: umbes 56 kVA

• Võrgu tüüp: Vajalik: TN-S

Kaitse-/töötingimused

• Kaitseklassi masin: IP67

• Kaitseklass elektrikapp: IP54

• Ümbritseva keskkonna temperatuur: +10 kuni +35 °C

• Maksimaalne õhuniiskus: 75%

• Paigalduskõrgus max: 1000 m

• Müratase: <70 dBA

CNC-funktsioonid

• Mõõtmissüsteem: Meetermõõdustik või tolline süsteem: meetermõõdustik või toll

• Sisendlahutus: 0,001 mm

• Söötmisvahemik: 0,001 mm/rev kuni kiire

• Söötmise ümbersuunamine: 0-120%

• Spindli kiirus: pöörete arv: programmeeritav rpm

• Spindli orientatsioon: M5 või M19

• Koordinaatsüsteemid: Kartesiaanlik, polaarne, silindriline süsteem: kartesiaanlik, polaarne, silindriline

• Pindade püsiv kiirus: jah

• Tööriista programmeerimine: Tööriista andmetega

• Tööriista nihkemälu: 200 nihkeid

• Raadiuskompensatsioon: G40 / G41 / G42

• Tööriista eluea jälgimine: Jah (lisavarustus)

• Tööriista jälgimine: Koormuse jälgimine (lisavarustus)

• Programmi salvestamine: 1 MB, kuni 1000 programmi

• Ethernet-liides: Jah

• Programmi sisend/väljund: USB, PCMCIA, klaviatuur, USB

• Tsüklid: Pööramine, freesimine, soonimine, keermestamine, puurimine, hulknurkne treimine.

• Alamprogrammide tasemed: Kuni 4

• Slaidi sünkroniseerimine: Jah

• Muutuv programmeerimine: Kuni 600 muutujat

• Diagnostika: Integreeritud PLC redeli ekraan, ostsilloskoop

• Ekraan: 15" TFT LCD EKRAAN

• Keeled: Mitu keelt:

Üldised andmed

• Masina mõõtmed: 2200 x 1050 x 1770 mm

• Töötundide arv: 12,276 h

• Programmi tööaeg: 4,426 h

• Kasutamine: Kasutatavus: Magneesiumitöötlus

Masina omadused

• Pneumaatiline väljapressija

• Spindli sünkroniseerimine

• C-telg

Lisavarustus

• Laastukonveier

• Varraste etteandmislaud
