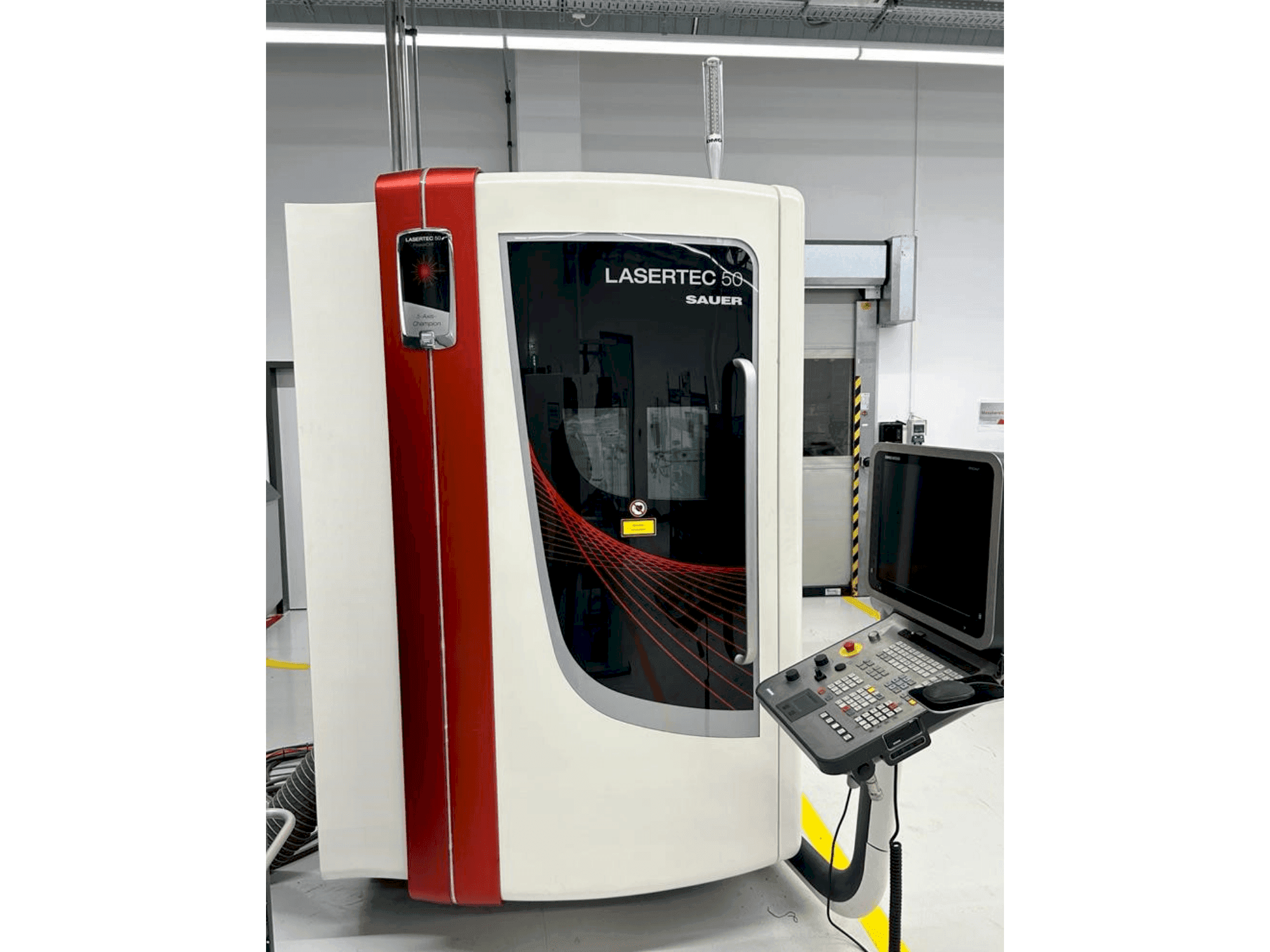

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Täiendav varustus

• LASAG FLS 352A laser (2011)
• Keller L-CUT-1-P2-B60-V väljatõmbesüsteem (2010)
• KKT OLB 10 SA jahuti (2014)

Masina eelised

Kvalitatiivsed eelised masinale

• Pcd/cbn toorikute lõikamine kolme kuni viie telje kaupa: 10x kiirem võrreldes traat-edm-iga
• Pcd / cbn vahetükkide laserlõikus 2d ja otse varre tööriistale
• 5-teljeline täppismasin lineaarsete ajamitega x/y-s > 1g kiirenduse jaoks
• Väga dünaamilised pöördemomendiga mootorid mõlemal pöördteljel (b- ja c-telg)
• Kõrge positsioneerimistäpsus ≤ 8 μm
• Ccd-kaamera ja 3d-puuteandur kiireks seadistamiseks
• Spetsiaalsete tarkvarafunktsioonidega kasutajasõbralik siemens 840d lahendusliin
• Väga hea laseri ligipääsetavus reguleerimis- ja hooldustöödeks
• Spetsiaalset protsessigaasi ei kasutata. Vaja on ainult 6 baari suruõhku
• Masin võib töötada üheaegselt 5 teljega

Masina tehnilised eelised

• Põhimasin: cnc laser-täppismasin // lasertec 50 täppistööriist 500 mm x 500 mm x 700 mm liikumistee // lineaarsete ajamite ristliugur // vertikaaltelg (z-telg) lineaarsete juhikute ja kuulkruviajamiga // täielik korpus ( laserkaitseklass 1) 1 laserturvaaknaga // mineraalvalust valmistatud tahke masina alusraam // lasag nd:yag laser fls (300 vatti) // töötlemispea (100 mm fookuskaugus) // mootoriga laiendaja 1–6 korda // varda kvaliteet
• Juhtseade: 3d tee juhtimine // siemens 840 d lahendusjoon
• Töölaud: nc pöörlev pöördlaud // ülidünaamiline ja täpne // kahe pöördemomendi mootoriga kuni 200mm läbimõõduga detailidele // max. Koormus kuni 14 kg
• Töölaua valikud: ks kinnitusäärik // radiaal- ja nurkjoonistusega hsk-63 kliendi aluse käsitsi kinnituseks kinnitus 200 x 280 mm // alus vajab hsk-63 hoidikut
• Kaamera läbi valgusvihu koos hanekelaga led-langeva valgusallikaga // töötlemispea kokkupõrkelüliti (3-teljeline)
• Juhtimisvalikud: 5-teljeline transformatsioon // elektrooniline käsiratas // programmeeritav protsessigaasi rõhk
• Mg-signaaltulede ekraan 4 masina olekuga: "programm aktiivne", "laseri hoiatus", "tõrge", "seadistusrežiim"
• 3d-mõõtesond renishaw omp 400, mis laieneb automaatselt
• Täiendav laserkaitseaken 297 mm x 210 mm // väljatõmbeseade sekundaarse filtriastmega // jahutusseade laserfls ja lineaarmootoritele // vesi-vesi soojusvaheti
• Dmg elektritööriistad

Lisainformatsioon

Masin on hetkel tootmises, kuid kohe saadaval
