DOOSAN - T 3600 DDE-TUR-DOO-2018-00003
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

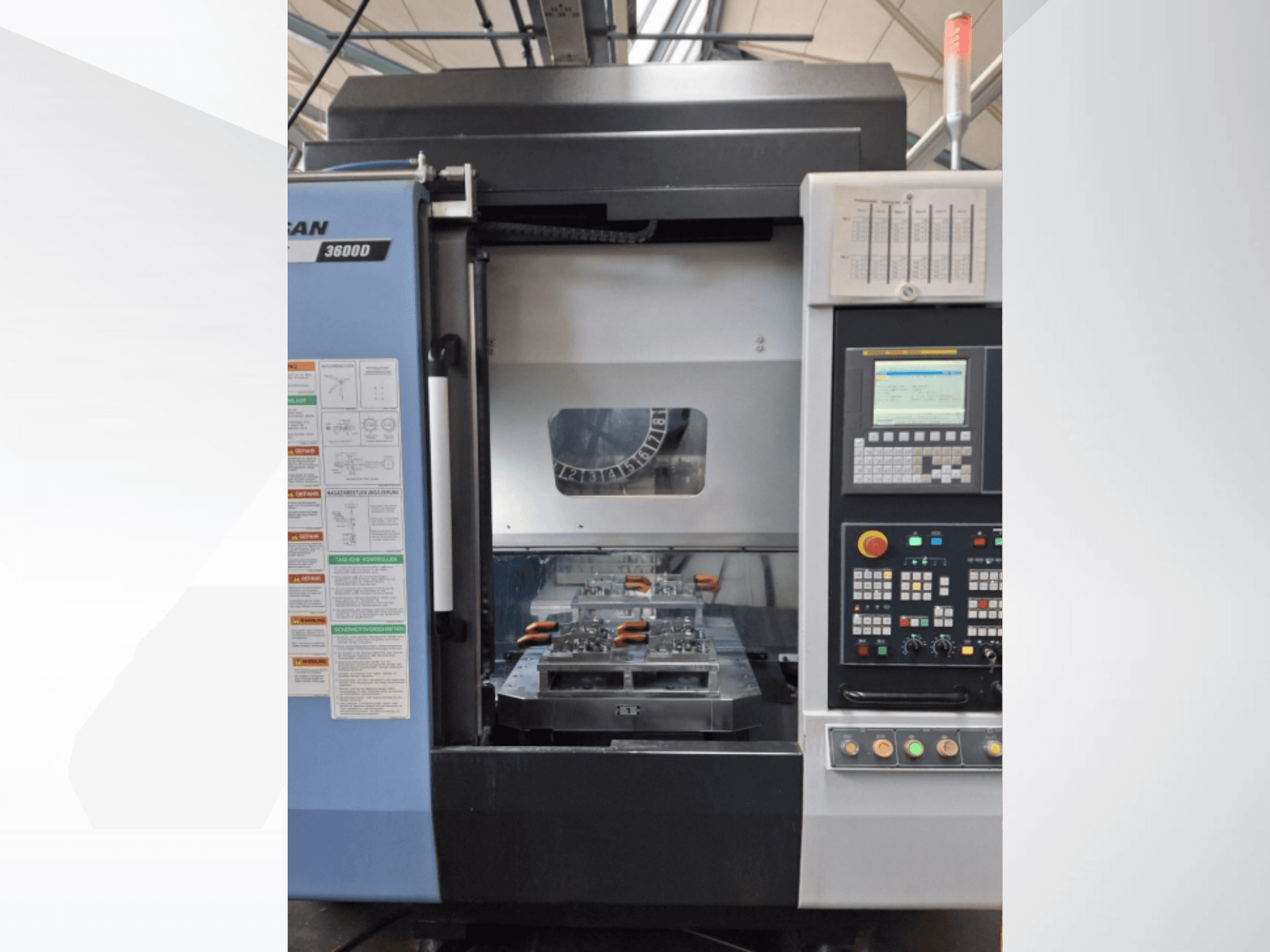

See 3-teljeline DOOSAN T 3600 D on toodetud 2018. aastal. Selle X-telje liikumine on 520 mm, Y-telje liikumine 360 mm ja Z-telje liikumine 350 mm. Masin sisaldab laua suurust 2x 650 x 375 mm, mille kandevõime on 2x 200 kg. Kui otsite kvaliteetseid vertikaalseid treimisvõimalusi, kaaluge meie müügis olevat DOOSAN T 3600 D masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: DOOSAN
- aasta: 2018
- MUDEL: T 3600 D
- tootmistunnid: 4493
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalsed treipingid
- juhtseadme tootemark: FANUC
Tehniline teave - DOOSAN T 3600 D
Kontrollseade
- Juhtimismärk: FANUC
- Juhtimismudel: i Series
Mõõtmed
- Masina kõrgus: 2507 mm
- Masina pikkus: 3230 mm
- Masina kaal: 5200 kg
- Masina laius: 1620 mm
- Laua kandevõime: 200 kg
Liikumine
- Telgede arv: 3
- X-telje liikumine: 520 mm
- Y-telje liikumine: 360 mm
- Z-telje liikumine: 350 mm
Tehnilised andmed
- Ajendatud tööriistad: Ei
- Maksimaalne tööriista kaal: 2.8 kg
- Pöörleva jõud: 13 kW
- Pöörlev kiirus: 12000 RPM
Lisainformatsioon
- Kontrollitud teljed: X, Y, Z)
- Kaugus spindli ninast lauaplaadini: 150-500 mm
- Laua suurus: 2x 650 x 375 mm (kaubaaluste vahetamise süsteem)
- Laua kandevõime: 2x 200 kg
- Laua pinna tüüp: T-pesa
- Spindli koonus: ISO #30 (BT30)
- Spindli võimsus: 13 kW (15 min) / 3,7 kW (pidevalt)
- Max. Spindli pöördemoment: 82,7 N-m
- Kiirliikumise kiirus (X / Y / Z): 48 / 48 / 56 m/min
- Tööriistade hoiustamise maht: 21 kohta (täiustatud standardselt 14-lt)
- Max. Tööriista läbimõõt (koos / ilma kõrvalolevate tööriistadega): 80 mm / 150 mm
- Max. Tööriista pikkus: 200 mm
- Tööriista vahetamise aeg (tööriistalt tööriistale / kiibilt kiibile): 1,45 sek / 2,22 sek
- Peamine toiteallikas: AC 380V, 3-faasiline, 50/60Hz
- Nimivõimsus: 19,01 kVA
- Täiskoormuse vool: 32,05 A
- Suruõhuvarustus: 0,54 MPa
- Jahutusvedeliku mahutavus: 200 L (baas) / 270 L
- Juhtimissüsteemi sisselülitusaeg: 15,979 tundi
- Masina tööaeg: 14,317 tundi
- Tegelik töötlemisaeg: 4 493 tundi.
- Valminud töödeldavad detailid kokku: 2 460 030 ea
- Sisemine kõrgsurvejahutus: 20 baari
- Jahutusvedeliku pumba tarnerõhk: 4,5 baari (1,1 kW, 30 l/min KSS pump)
- Täiendavad seadmed: Suletud masina ülemine kate (Top-cover), Õlikate, Pneumaatiline kinnitusettevalmistus (1 paar kaubaaluse kohta), Automaatne tööruumi uks koos kaitseservaga, 3-värviline olekusignaaltorn, Tööruumi valgustus, Jäik koputusfunktsioon, Töödetailide koordinaatsüsteemi lisamine (G54.1 P1-48).
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
