DOOSAN VCF 850LSR

Fotogalerii

Videogalerii

MUUDUD

DOOSAN - VCF 850LSR

2017

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid

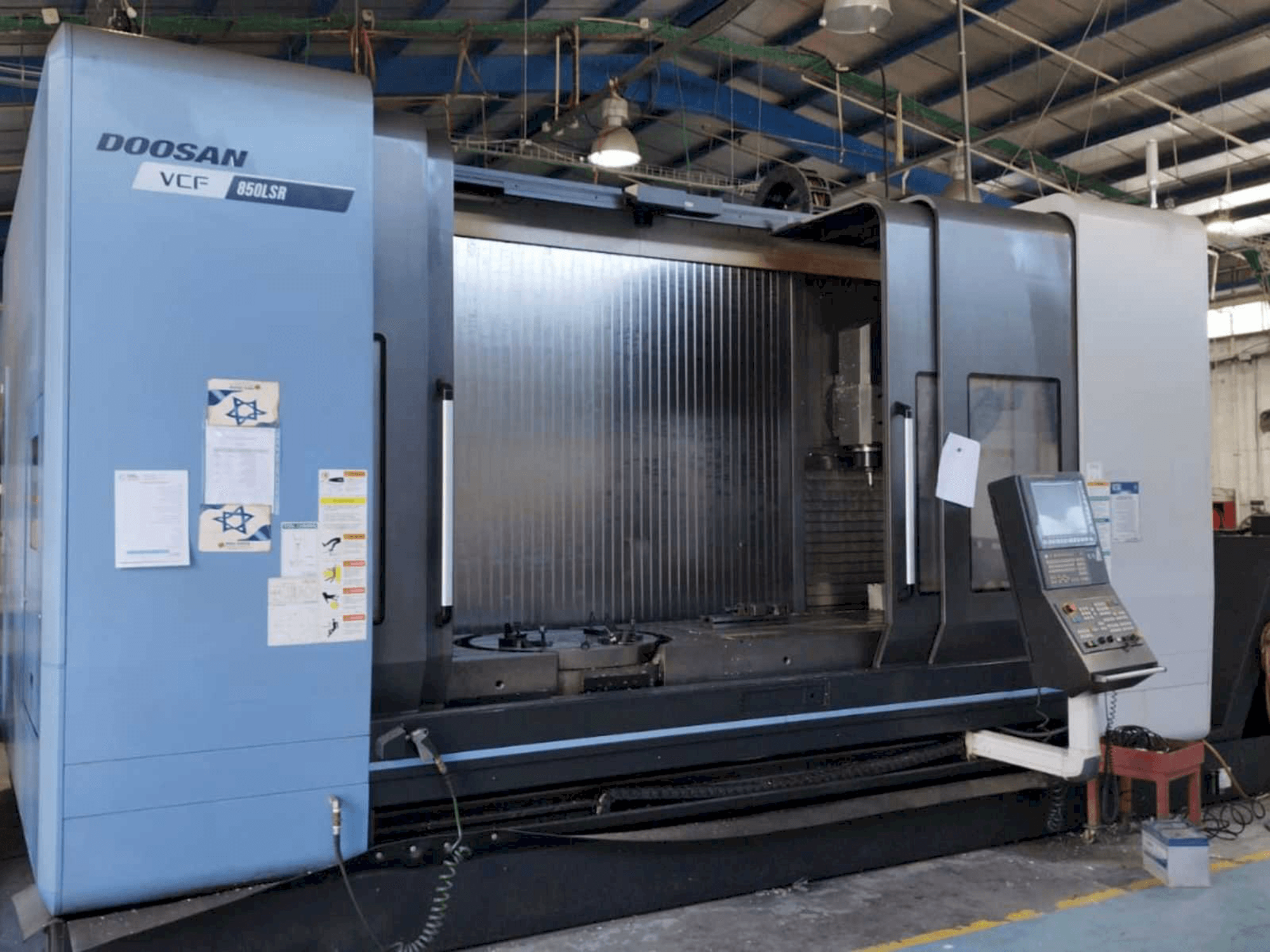

Doosan VCF 850LSR vertikaalne masinakeskus.

Kuva algkeeles

See Doosan VCF 850LSR vertikaalne masinakeskus toodeti 2017. aastal Koreas. See on varustatud FANUC F31i-5AX juhtseadmega ja sellel on 5 telge. Masina spindli pöörlemissagedus on 12000 p/min ja max. tööriista läbimõõt 80 mm.

Ülevaade

kaubamärk: DOOSAN
aasta: 2017
MUDEL: VCF 850LSR
rakenduse tüüp: Freesimine
Asukoht: Iisrael
seadme tüüp: Masintöötluskeskused (vertikaalsed)
saadavus: Müüdud
juhtseadme tootemark: FANUC
GINDUMACI ID: IL-MIL-DOO-2017-00001

Tehniline teave

Üldandmed

Mõõtmislaius: 3795 mm
Mõõtmissügavus: 5440 mm
Mõõtmiskõrgus: 3205 mm
Masina kaal: 24000 KG

Juhtseade

Kaubamärk: FANUC
Mudel: F31i-5AX

Põhiajam

Spindli mootori võimsus: 18.5/22 kw
Spindli ava läbimõõt: 12000
Tööriista koonus: BT40
Telgede arv: 5

Liikumine

X-TELG Liikumine: 3000 mm
X-TELG Kiire traavers: 40 m/min
Y-TELG Liikumine: 850 mm
Y-TELG Kiire traavers: 40 m/min
Z-TELG Liikumine: 800 mm
Z-TELG Kiire traavers: 40 m/min

Toorik

Tooriku kaal: 3500 kg

Laud

Välipikkus: 3500 mm
Välilaius: 870 mm

Tööriistad

Maksimaalne kaal: 8 kg
Tööriista maksimaalne läbimõõt: 80 mm
Tööriista maksimaalne pikkus: 300 mm

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Laua pind mm t-pilu (5-150 x 18h8)
- - Max töödeldava detaili kõrgus mm 900
- - Spindli lauapinnani mm 100-900
- - Max pöördemoment (25% ed) nm 204
- - Jõuülekanne - sisseehitatud ajam
- - Koonuse tüüp iso #40, 7/24 koonus
- - Max lõike ettenihe 20 000 mm/min
- - Positsioneerimine mm ±0. 005 / täiskäik
- - Korratavus mm ±0. 002
- - Tööriista vars mas403 bt-40
Kvalitatiivsed eelised masinale:
- - Taskute arv: atc60

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
