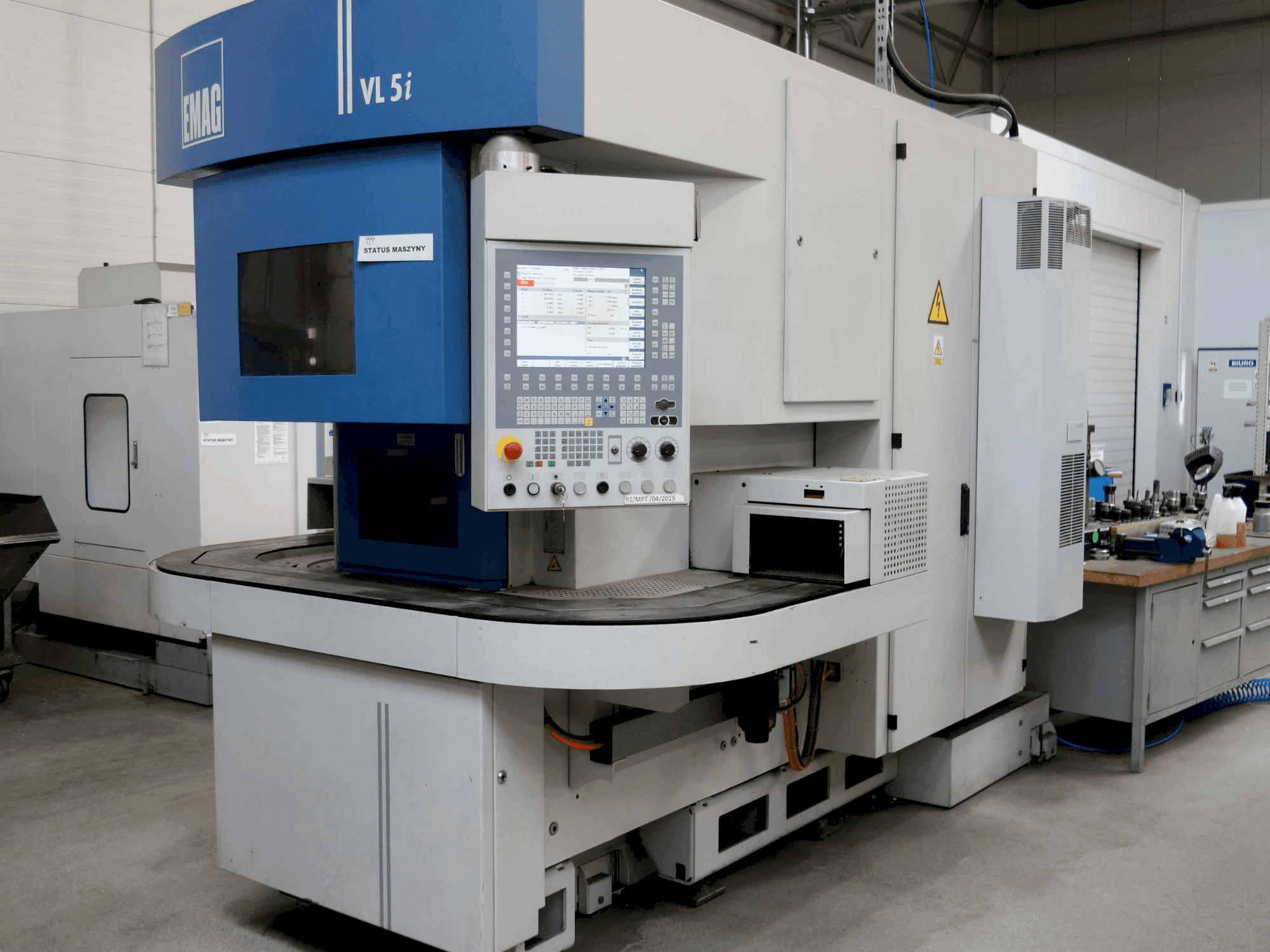

See EMAG VL5 i DSL vertikaalne treipink on valmistatud 2014. aastal. Sellel on võimas 18 kW peavõlli ajam, mille pöörlemiskiirus on vahemikus 0–4500 p/min. Seade on varustatud Siemens SINUMERIK 840Dsl juhtimissüsteemiga ja vastupidava 12-positsioonilise EMAG-i äärikrevolveriga, mis tagab täpse ja tõhusa töö. Spetsiaalse hüdraulilise padruniga on see ideaalne kuni 6 kg kaaluvate töödeldavate detailide töötlemiseks. Lisateabe saamiseks selle vertikaalse treipingi kohta võtke meiega ühendust.
Ülevaade
- kaubamärk: EMAG
- aasta: 2014
- MUDEL: EMAG VL5 i DSL
- rakenduse tüüp: Treimine
- Asukoht: Poola
- seadme tüüp: Vertikaalsed treipingid
- juhtseadme tootemark: SIEMENS
Tehniline teave - EMAG EMAG VL5 i DSL
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: SINUMERIK 840Dsl
Mõõtmed
- Masina sügavus: 3900 mm
- Masina kõrgus: 3200 mm
- Masina pikkus: 3120 mm
- Masina kaal: 7500 kg
Liikumine
- Telgede arv: 2
- X-telje liikumine: 745 mm
- Z-telje liikumine: 300 mm
Tehnilised andmed
- Ajendatud tööriistad: Jah
- Maksimaalne tööosa läbimõõt: 220 mm
- Maksimaalne tööosa kõrgus: 175 mm
- Pöörleva jõud: 18 kW
- Pöörlev kiirus: 4500 RPM
- Pöördvarda jahutus: Jah
Lisainformatsioon
- Padruni maksimaalne läbimõõt: 250 mm
- Maksimaalne pöörlemisdiameeter: 270 mm
- Suletud standardne automatiseerimise võimsus: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Maksimaalne lubatud automaadi kogukoormus: 175 kg
- Ahela pikkus: 224 tolli
- Ahelalülide arv: 224
- Ahela samm: 1 toll (25,4 mm)
- Laadimisaeg: 2–4 s
- Spindli äärik (DIN 55026): suurus 6
- Eesmise spindli laagri läbimõõt: 110 mm
- Peaajami vahelduvvoolu asünkroonmootori võimsus (100/40% ED): 18 / 27 kW
- Peaajami pöördemoment (100/40% ED): 200 / 300 Nm
- Nurkkiirus: 850 p/min
- Kiirliikumise kiirus X-teljel: 60 m/min
- Kiirliikumise kiirus Z-suunas: 30 m/min
- Toitejõud X ja Z: 10 kN
- Kuulkruvi läbimõõt X / Z: 40 mm
- Tööriistakandur: 12-positsiooniline revolver, silindriline varrepesu DIN 69880 (VDI 40)
- Tööriista varre läbimõõt: 40 mm
- Tööriista maksimaalne pikkus koos hoidikuga: 190 mm
- Tööriista maksimaalne takistusring: 760 mm
- Ajamiga tööriistade maksimaalne pöörlemiskiirus: 6000 p/min
- Ajamiga tööriistade nurkkiirus: 3000 p/min
- Ajamiga tööriistade maksimaalne võimsus: 8,5 kW
- Ajamiga tööriistade maksimaalne pöördemoment (10/40/100% ED): 40 / 24 / 15 Nm
- Toitepinge / voolutüüp: 3 ~
- Sagedus: 50 Hz
- Tööpinge: 400 V
- Juhtpinge üldine (DC): 24 V
- Juhtpinge (ventiil / vahelduvvool): 24 V (alalisvool) / 230 V (vahelduvvool)
- Valgustuse ühendus: 24 V
- Ühendusvõimsus: 36 kW
- Nimitriiv: 64 A
- Toitekaitsme nimivool: 80 A
- Elektrilise teostuse standard: VDE 0113
- Pikkus koos kiipide konveieriga: 4185 mm
Lisavarustus, ei kuulu komplekti
Jahutusvedeliku paagi maht: 360 liitrit
Masina eelised
Masina tehnilised eelised
Kõrge töötäpsus, kiired liikumiskiirused, ajamiga tööriistade kõrge maksimaalne kiirus
Masin ühe vahetuse tööks
Maksimaalne ruumitemperatuur: kuni 30 °C
Maksimaalne õhuniiskus: 50%
Helirõhutase: 78 dB(A)
Lisateave
Seade on endiselt voolu all
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
