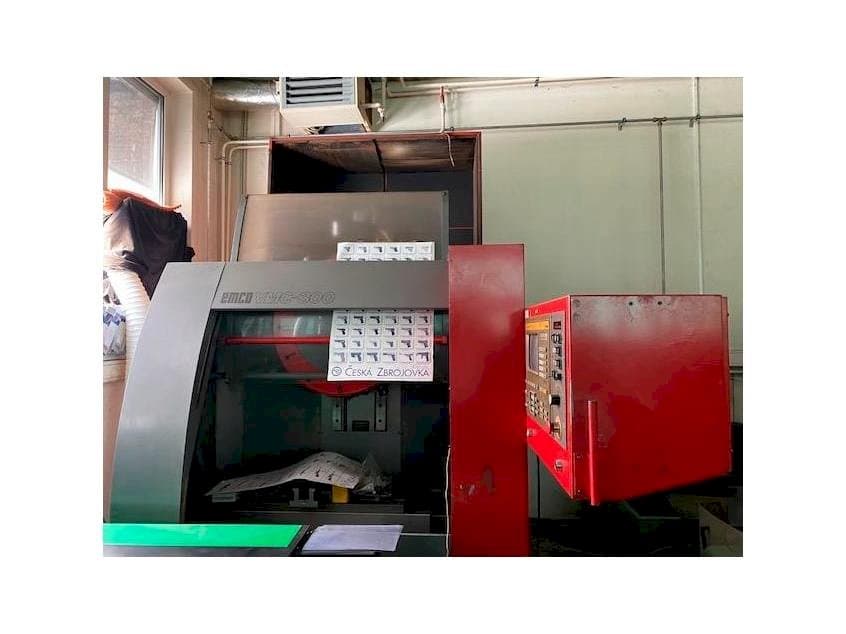

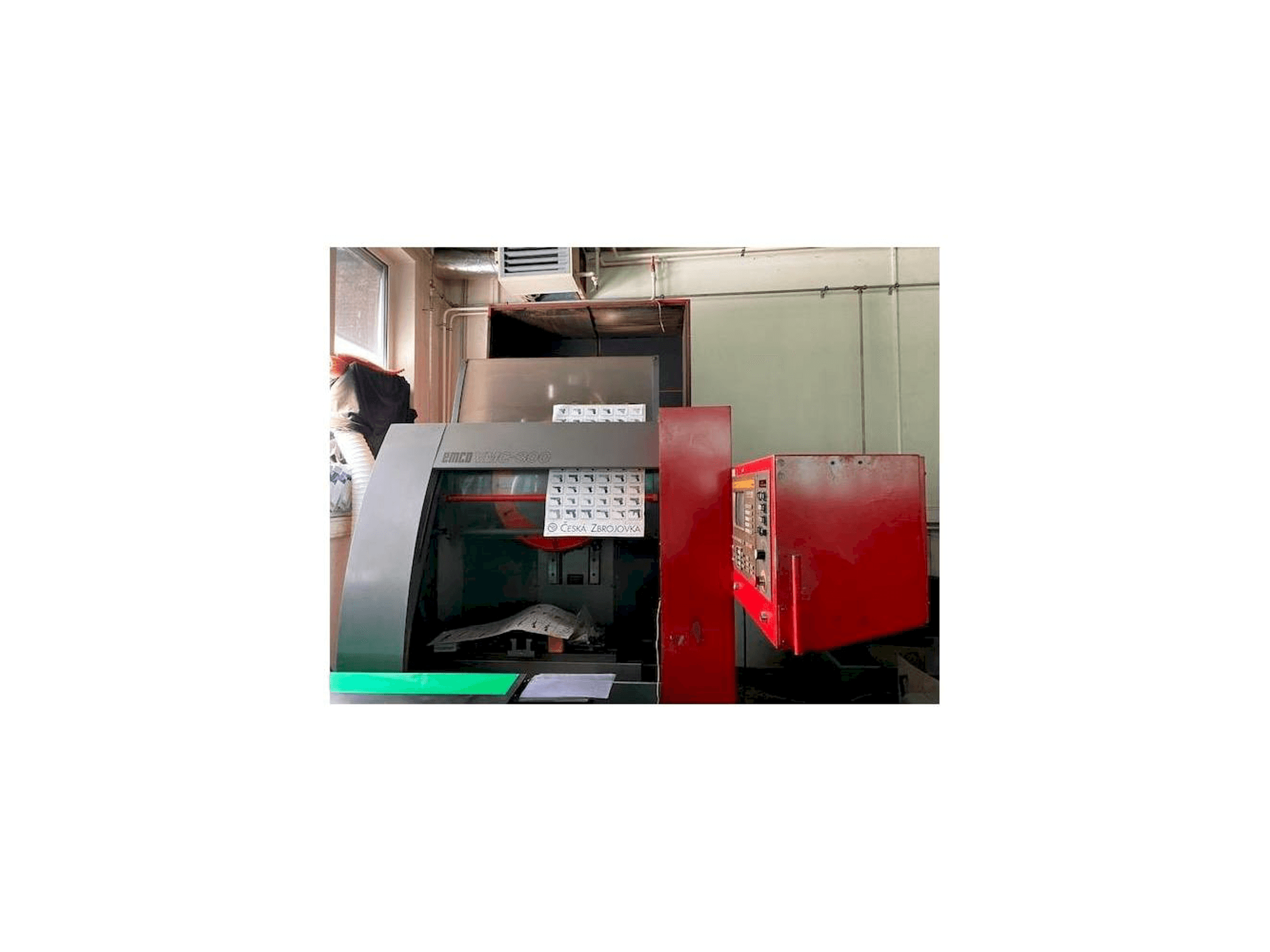

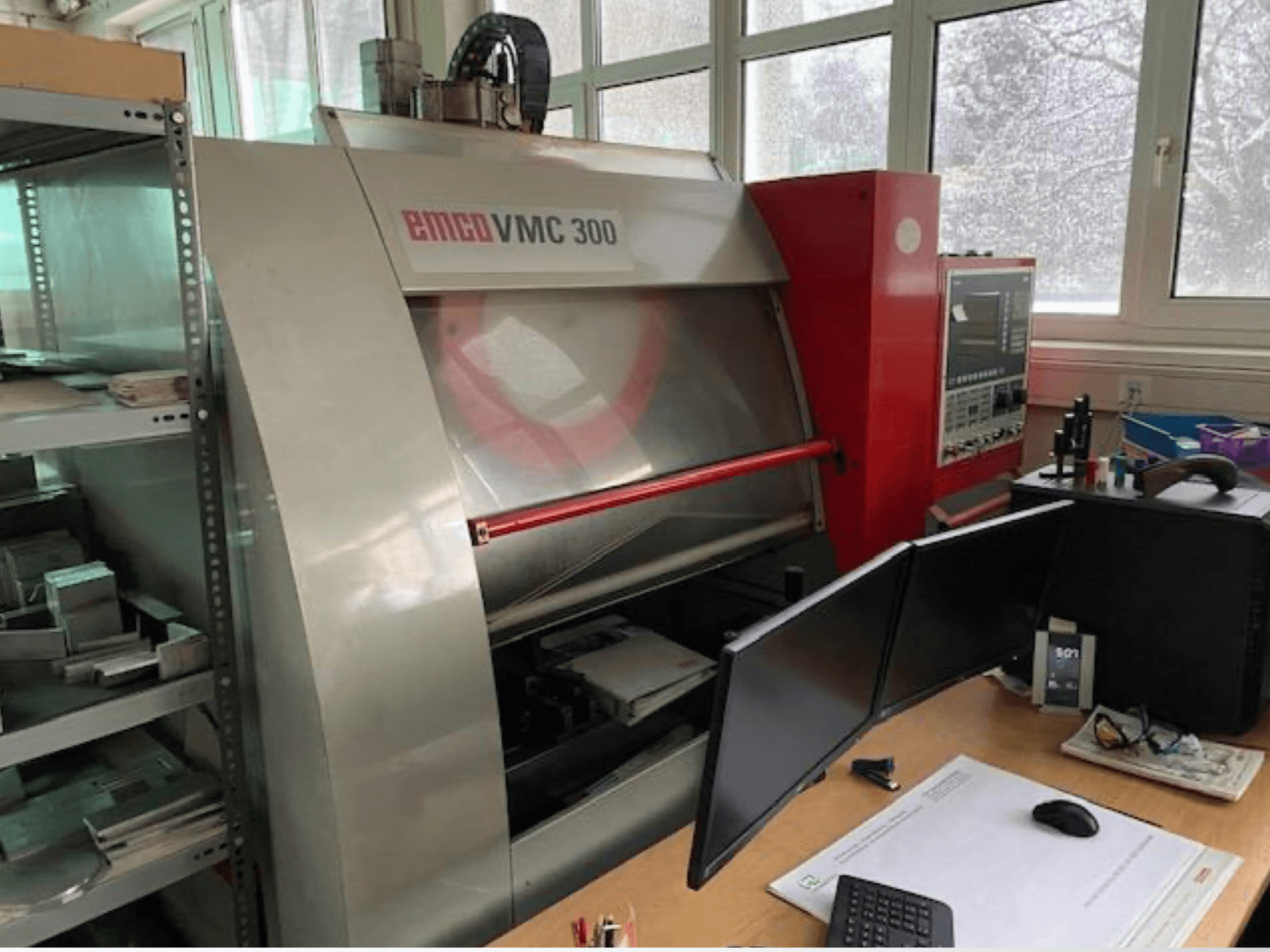

EMCO - VMC 300AT-MIL-EMC-2003-00001

• Saadaval on 2 seadet (üks uuem ja üks vanem) erinevate juhtimissüsteemide tootjatega

• Kaugus spindli otsast lauale: 210–450 mm

• T-soonide arv: 3

• T-pesa laius: 14 mm

• T-pilude vahekaugus: 100 mm

• Spindli laagri läbimõõt: Ø60 mm

• Laagri tüüp: nurk-kuullaager

• Tööriista koonus: SK40 (DIN 69871 / ISO 7388-I)

• Tõmbetapp: M16 (DIN 69872 / ISO 7388-II)

• Tööriista automaatne kinnitamine

• Tööriista kinnitusjõud: 6 000 N

• Spindli väljasulgemine: 330 mm

• Spindli mootori võimsus: 9 / 11 kW (100% / 60% töötsükkel)

• Valikuline spindli pöörlemiskiirus: 0 – 8 000 p/min

• Maksimaalne pöördemoment: 100 Nm (5 000 p/min) / 78 Nm (8 000 p/min, valikuvõimalus)

• Müra tase: 72 dB(A) kiirusel 5 000 p/min

• Töötlemisvõimsus terases (16MnCr5 – 790 N/mm²): 220 cm³/min

• Maksimaalne puurimisvõimsus terases: Ø25 mm

• Maksimaalne keermestamisvõimsus terases: M20

• Vahelduvvoolu servomootorid kuulkruvi spindlitega

• Toitekiirus (X/Y/Z): 0,01 – 12 000 mm/min

• Kiirliikumine (X/Y/Z): 12 m/min

• Toitejõud X/Y: 6 000 N

• Söötmisjõud Z: 8 800 N

• Eraldusvõime: 0,001 mm

• Tööriistakandur: trummelkandur suunaloogikaga

• Automaatne tööriistavahetaja

• Tööriistade maksimaalne kogukaal hoidikus: 36 kg

• Tööriista maksimaalne läbimõõt: 100 mm

• Tööriista maksimaalne pikkus: 220 mm

• Tööriista vahetusaeg: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Töötsükli aeg (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Jahutusvedeliku paagi maht: 100 L

• Jahutusvedeliku pumba voolukiirus: 10 L/min

• Jahutusvedeliku maksimaalne rõhk: 3,7 bar

• Jahutusvedeliku etteandmine: 4 välist pihustit

• Juhikute ja kuulkruvi spindlite automaatne keskmäärimine

• Põhivõlli laagrid on määrdatud rasvaga

• Toitepinge: 3/PE ~ 400 V / 50–60 Hz

• Maksimaalne pinge kõikumine: +5% / -10%

• Ühendatud koormus: 15 kVA

• Nimivool: 22 A

• Maksimaalne vool: 25 A

• Põhikaitsme voolutugevus: 35 A (aeglane)

• Nõutav lühisvõimsus: 1600 kVA

• Pneumaatilise süsteemi rõhk: 5–10 bar

• Minimaalne õhuvool: 750 L/min

• Keskmine õhutarbimine: 180 L/min

Lisavarustus

• Automaatne 12-positsiooniline tööriistavahetaja

• Automaatne kesksõlmega määrdesüsteem

• Jahutussüsteem 4 välise pihustiga

• Automaatne tööriistade kinnitussüsteem

• SK40 spindli liides

Masina eelised:

• Usaldusväärne 12-positsiooniline automaatne tööriistavahetaja

• Integreeritud automaatne määrdesüsteem juhikutele ja kuulkruvi spindlitele
