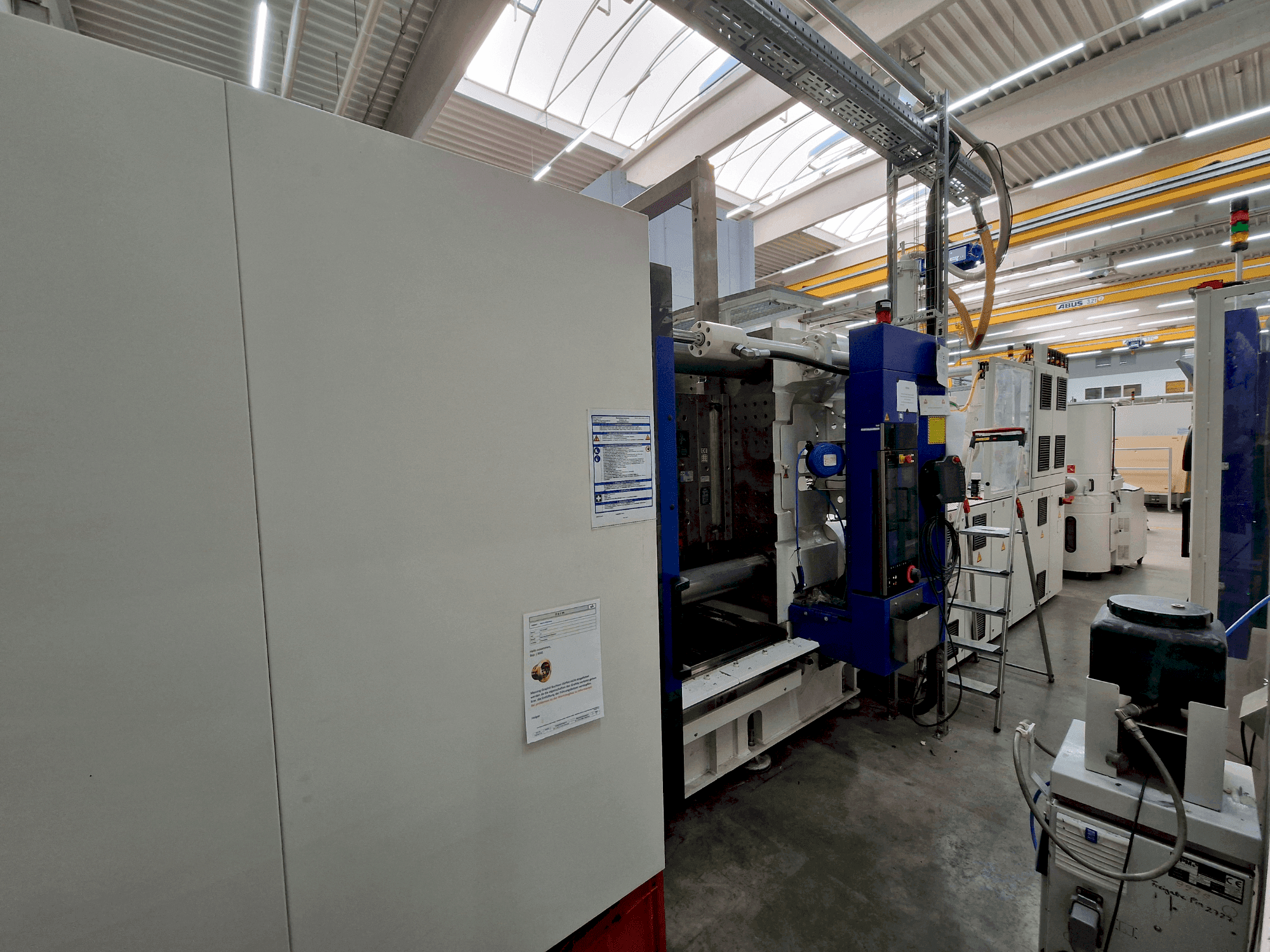

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Lisavarustus

• Õlireservuaari mahutavus - sissepritseüksus: 500 l

• Maksimaalne jahutusvõimsus (32°C vee sisselaskmine): 29,40 kWcool

• Veekulu (32°C): 4,80 m3/h

Masina eelised

Masinate kvalitatiivsed eelised

• Masinal on elektrilised veepatareid (4 e-flomot 8 vooluahelaga).

• Süstiüksused on varustatud akudega, mis võimaldavad 60 mm kruviga kuni 2400 baari kõrget süstimisrõhku.

Masina tehnilised eelised

• Maksimaalne süstimisvõimsus: 890 cm³

• Kruvi pöördemoment: 2000 nm // maksimaalne kruvi kiirus vähendatud pöördemomendi juures: 275 min-1

• Vähendatud pöördemoment maksimaalse kruvi pöörlemiskiiruse juures: 1600 nm

• Taastamismäär (3 tsooniga kruvi): 51 g/s // taastekke kiirus (tõkkekruvi): 51 g/s // taastekke kiirus (tõkkekruvi): 51 g/s: 67. 1 g/s

• Süstimiskiirus: 353 cm³/s

• Düüsi töömaht: 950 mm

• Ld suhe: 24. 0

• Küttetsoonid koos düüsiga: 8 // küttevõimsus: 27. 5 kwel

• Avamisjõud koos survepadjaga: 510 kn

• Maksimaalne vahemaa plaatide vahel: 1750 mm

Lisainfo

Mõõtmed ja kaal

• Väljalaskekraavi laius: 1100 mm

• Kinnitusseadme kaal: 20,000 kg

• Maksimaalne vormimass (liikuv plaat): 7,330 kg

• Maksimaalne vormimass (statsionaarne plaat): 7,330 kg

• Maksimaalne vormimass (kokku): 11,000 kg

Tsükliandmed (Euromap 6)

• Takt: 700 mm

• Kuiva tsükli aeg: 2,9 s

Juhtimissüsteem: Monocompute CC300

Peamised omadused

• 21,5-tolline täis-HD puuteekraan

• USB-liides / Ethernet-ühendus

• E-move juhtelement

• 3 võtmekaarti kasutaja sisselogimiseks

• Graafilised sümbolid tsükli juhtimiseks

• Ekraani keeled: Saksa, inglise keel

• Akustiline veasignaal / signaaltuli vea kuvamiseks

Programmid ja seire

• Power Control: optimeerib mootori jõudlust doseerimise ajal

• Vormi paralleelsuse mõõtmine

• IQ Weight Monitor: jälgib pritsi kaalu ja viskoossust

• IQ Weight Control: automaatne süsteparameetri reguleerimine kõikumiste ajal

• Kvaliteedi jälgimise liides (süsteaeg, doseerimisaeg, rõhk, tsükli aeg)

• Pidev väljapritsimine võimalik, kui seire on välja lülitatud

Kinnitusseade ja plaadid

• Tugevdatud kinnitusplaadid (FAP & BAP +50 mm kumbki)

• Vähendatud min./max. tööriistakõrgus ja paneelide vahemaa (-100 mm tänu tugevdusele)

• FAP: väikseim võimalik plaadiava, sfääriline kalott minimeeritud

• BAP: ilma väljapaiskava avanemiseta

• Täiendavad keermed vastavalt EUROMAP VOL1-le

• Tsentreerimisvuugid vastavalt joonisele

• Plaadi väljapaiskamisseadmed - variant A (kohandatud kinnitusmustrile)

• Ejektori ohutusliides

Hüdraulika ja südamiku tõmbed

• Hüdrauliline südamiku tõmbamine:

  • 1-kordne liikuvale taldrikule

  • 2-kordne fikseeritud plaadil

  • 2-kordne liikuval taldrikul koos PQ-proportsionaalse ventiiliga, mahu mõõtmine, rõhu/kiiruse reguleerimine

• Liides südamiku vahepealse tõmbepositsiooni jaoks

Valuvormi kütmine ja jahutamine

• Valuvormi soojendamine: 16 ahelat, max. 40 kW soojusvõimsus (Euromap 14)

• Temperatuuri jälgimise liides (liikuv ja fikseeritud plaat)

• 4-kordne hüdrauliline vormipihusti juhtimine

• Eraldi jahutusvee ühendus (tööriist ja masin)

• Temperatuuri kontrollseadme liides: Engel protokoll, 20 mA vooluahel

• 4-suunaline vooluhulga regulaator (0-10 l/min)

• Vooliku spetsifikatsioon: max. 90 °C / 4 baari

• Voolikud hallituse jahutamiseks

• 4 temperatuuri reguleerimise ahelat masina tagaosas

• Loputusotsik koos voolikuklambriga

• 2× ENGEL e-formo temperatuuri reguleerimissüsteem (1-15 l/min, 8 ahelat, max. 120 °C)

• 1 jaotur fikseeritud plaadi jaoks, 1 liikuva plaadi jaoks

• Täiendav e-formo seade kasutuspoolel (valikuline)

Ajam ja hüdraulika

• ENGEL ecodrive S+V3 (kiirusjuhitav servoajam)

• Suletud rõhu ja kiiruse juhtimissüsteem (suletud ahel)

• 2 × 50 l hüdraulilised akud (pritsimisprotsessi jaoks)

• Aku asukoht ees (vastavalt joonisele)

• Õlijahuti (standardvõimsus)

• Tarnitakse ilma õlitäidiseta (õli sisaldab tsinki kasutuselevõtu ajal)

• Vaikne, energiatõhus hüdraulika optimeeritud juhtimise, filtreerimise, õli eelsoojendamise ja jahutusega

Sissepritseüksus

• Bi-metallist silinder (Fe-põhine), kulumis- ja korrosioonikindel, kuni 350 °C temperatuurini

• Täiendav tsoonisoojendus tünnis

• Tugiplaat (diafragma) kruvile S8, Ø 60 mm, L/D 24, geomeetria G1

• UNR9 RGB tagasilöögiklapp (pulbermetallurgiline kroomteras)

• Korrosioonikindel äärik

• Spetsiaalne avatud otsik, korrosioonikindel, ääriku keermega V445x3, raadius 15 mm, ava 8 mm

• Düüsi väljalaskeava, mis sobib kuuma kanaliga ühendamiseks

• 230 V ballooni ja pihusti soojendus

• Keraamilised silindrikatted

• Isoleeritud küttealad (ei sobi PC, PMMA, PVC jne. jaoks)

Elektrisüsteem

• Toitepinge: 3×400 V + N + PE / 50 Hz

• Schuko pistikupesad (230 V), max. 2 tk

• 3-faasiline CEE-pistikupesa (10/16 A)

• Potentsiaalivabad kontaktid: 4 sisendit / 4 väljundit (vabalt programmeeritavad)

Liidesed (Euromap)

• 13 - südamiku tõmbeotsakute positsioonid

• 14 - Küte

• 63 - Online-juurdepääs andmetele

• 65 - Mahuti arvutamine

Robot ja tarvikud

• ENGEL easix robot (KR 60, eriversioon)

• Roboti juhtimisseade ei ole mitu korda integreeritud

• Kokkupanek ja testimine ENGELis

• Kasutusjuhend: trükitud + CD (saksa keeles)

Vastavus, disain ja lisad

• EN 201 vastavus (masina ohutus)

• Värvi viimistlus: RAL 9002 (hallikasvalge) ja RAL 5002 (ultramariinsinine), spetsiaalne ENGELi disain.

• E-connect.24 põhipakett (kaughooldus)

• Masina jalad (standardversioon)

• Märgistus saksa keeles

• Kõik 4 E-Flomo seadet täielikult uuendatud ENGELi poolt
