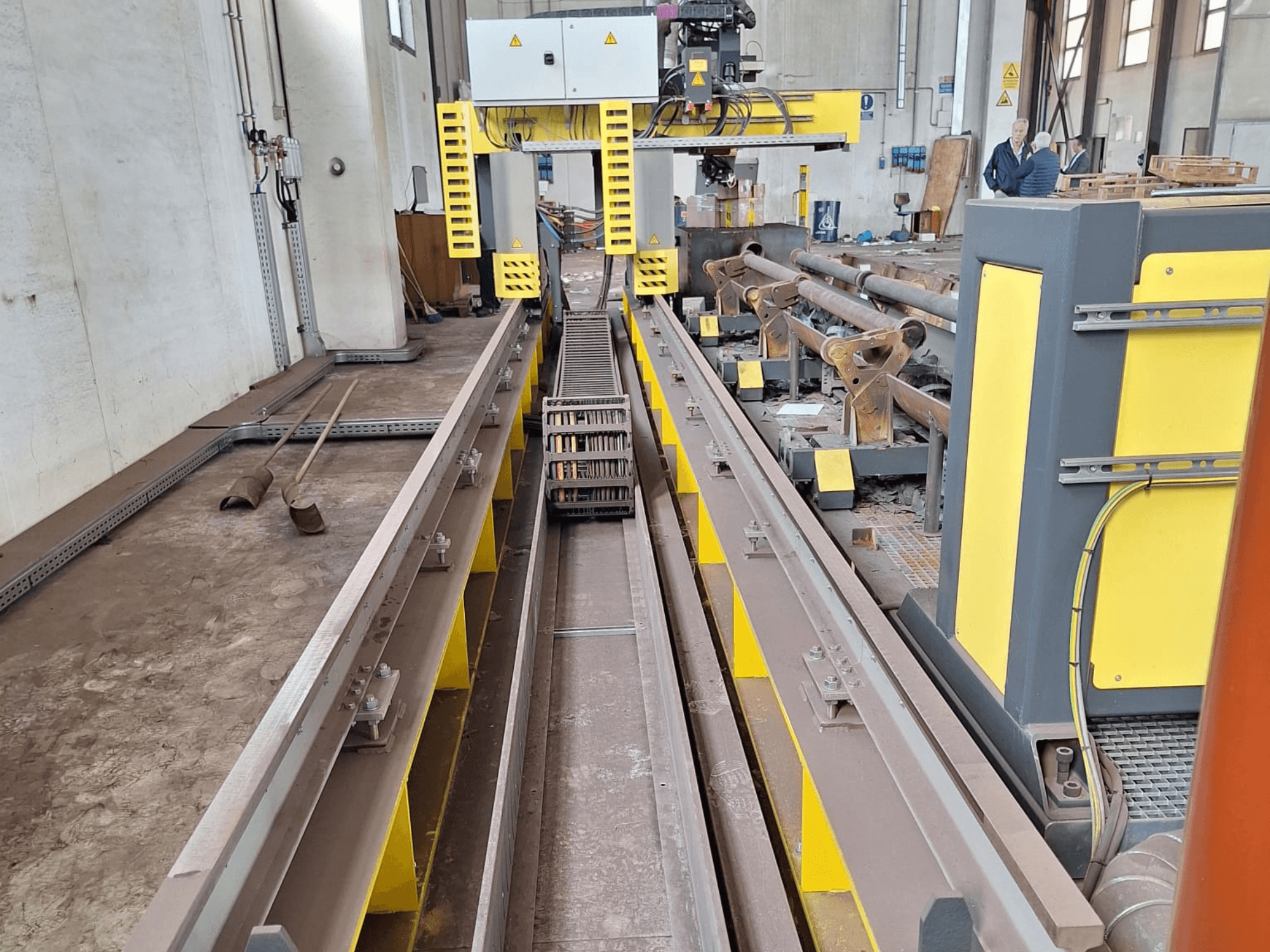

ESAB SUPRAREX 3100 SXE HD 1000 torulõikepink ees, kus on näha rööpad, lõikepää ja kollased ohutusseadmed.
ESAB SUPRAREX 3100 SXE HD 1000 torulõikepink ees, kus on näha rööpad, lõikepää ja kollased ohutusseadmed.

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

177.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 3-teljeline ESAB SUPRAREX 3100 SXE on toodetud 2020. aastal. See on varustatud kõrglahutusega plasmalõiketehnoloogiaga, mille maksimaalne toru pikkus on 8000 mm ja maksimaalne toru läbimõõt 750 mm. Masin sisaldab täiustatud kalduslõikamisvõimalusi ja tugevat konstruktsiooni koos täpsete juhikutega. Kui otsite kvaliteetseid torulõikamisvõimalusi, kaaluge ESAB SUPRAREX 3100 SXE torulõikamismasinat, mis meil on müügil. Võtke meiega ühendust, et saada lisateavet.

Ülevaade

  • kaubamärk: ESAB
  • aasta: 2020
  • MUDEL: SUPRAREX 3100 SXE HD 1000
  • rakenduse tüüp: Lõikamine
  • Asukoht: Itaalia
  • seadme tüüp: Torude lõikamise masin

Tehniline teave - ESAB SUPRAREX 3100 SXE HD 1000

Mõõtmed

  • Masina kaal: 244 kg

Liikumine

  • Telgede arv: 3

Tehnilised andmed

  • Laseri võimsus: 54 kW

Lisainformatsioon

  • Lõikamistehnoloogia: kõrglahutusega plasma

  • Torude võimsus

    • Maksimaalne toru pikkus: 8000 mm

    • Min/Max toru läbimõõt: 100 mm / 750 mm

    • Min/Max seina paksus: 3 mm / 20 mm

  • Lõikamisvõimalused

    • Sirge lõikamine, kaldlõikamine, V-faas, Y-faas, 3D-toru lõikamine

  • Telgede konfiguratsioon/liigutused

    • X (pikisuunaline): Topelt sünkroniseeritud harjadeta ajam elektroonilise teljejuhtimisega mõlemal pool portaali; juhiku pikkus 11 000 mm; topeltmotoriseerimine

    • Y (põikisuunaline): Harjadeta ajam hammasrattaülekandega.

    • Z (vertikaalne): Motoriseeritud tõrviku positsioneerimistelg, kiirus kuni 4000 mm/min

    • Torude pöörlemistelg: Sünkroniseeritud spindel toru pööramiseks, toru pikkus kuni 8 000 mm

  • Viilpea - VBA WRIST

    • Pöörlemine: ±540°

    • Kallutamise/kaldenurga reguleerimine: ±60°

    • Lõikamise kaldenurk: ±45°

    • Maksimaalne kallutuskiirus: 38°/sek

    • Tangentsiaalne kontroll lõikamise ajal

    • Kaarevoolupõleti kõrguse reguleerimine

    • Mehaaniline tuntav tõrviku kõrguse reguleerimine kaldlõikamiseks

    • Põleti kokkupõrkekaitse

  • Masina ehitus

    • Raske masinaraam

    • Piki- ja põikisuunalised täppisjuhid

    • Täpse hammasratta- ja hammasrattaajami süsteem

    • Harjadeta mootorid

  • Pukk/spindel

    • Sünkroniseeritud spindel torulõikuseks

    • Tooriku suurus: 500 mm

    • Läbiv ava: 150 mm

  • Toru toed

    • 3 manuaalset tugivankrit trapetskruvide positsioneerimisega

  • Plasmageneraator

    • Mudel: ESAB iSeries300i

    • Maksimaalne vool: 300 A (vahemik 5-300 A)

    • Väljundpinge: 180 V

    • Toiteallikas: 380 V / 50-60 Hz

    • Töötsükkel (40 °C): 100%

    • Maksimaalne väljundvõimsus: 54 kW

  • Protsessigaasid

    • Plasmagaasid: Gaasid: õhk / O2 / Ar-H2 / N2

    • Kaitsegaasid: Õhk / N2 / O2 / H2O

  • Generaatori mõõtmed

    • 1219 x 898 x 1031 mm

    • Juhtimissüsteem

    • ESAB VISION T5 CNC

    • 18,5" värviline puuteekraan, käsitsikäes kasutatav

    • OpWizard operaatori abitarkvara

  • Tarkvara

    • ESABi torulõikamise programmeerimistarkvara

Lisavarustus

  • Lamellidega lame lõikelaud, 1500 x 1000 mm

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
