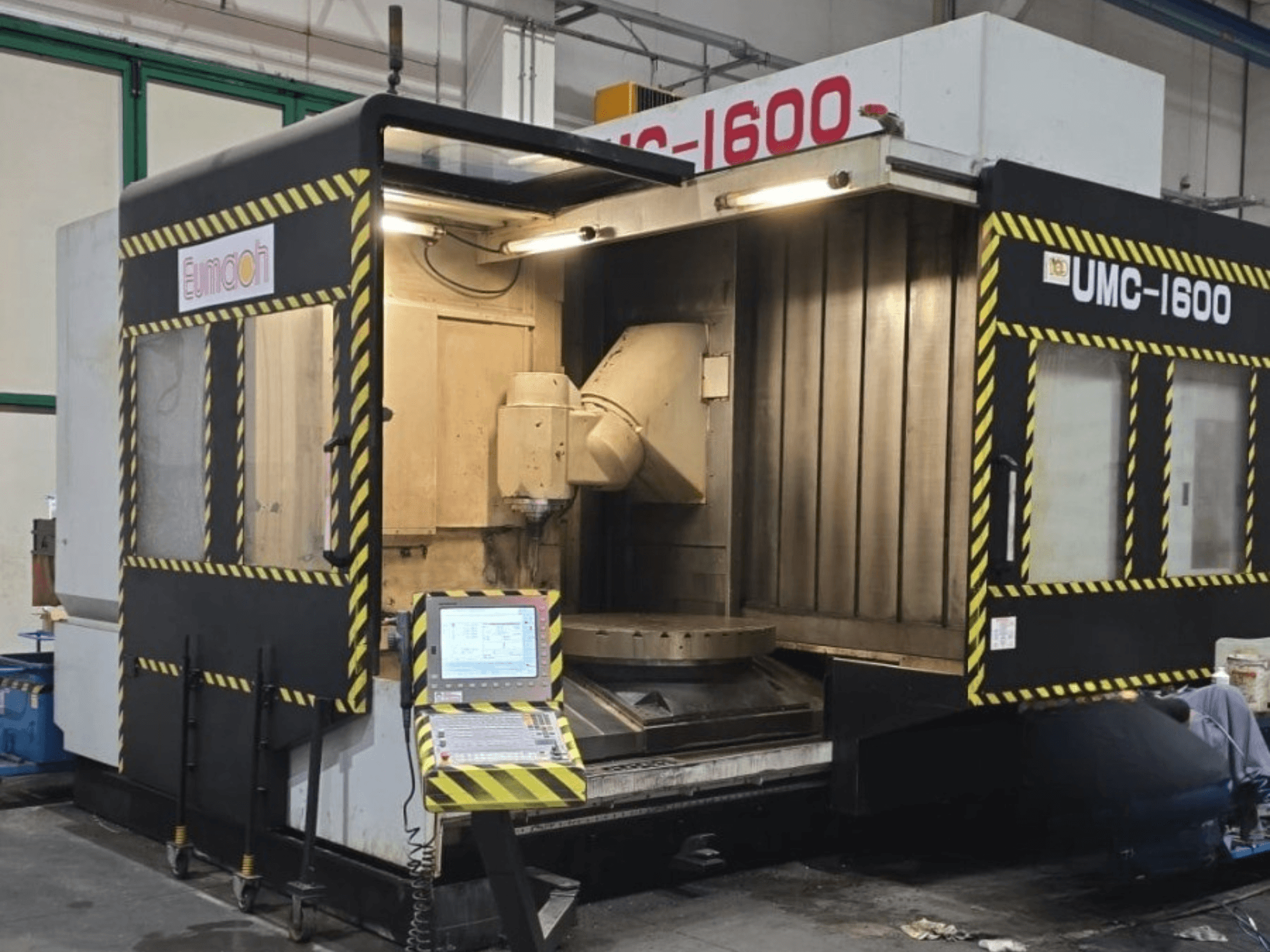

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE-sertifikaat: Jah

Liikumis- ja söötmisulatus

• B-telje pöördeulatus: +10° kuni −190°

• C-telje pöörlemine: 360°

• Kiirliikumine X/Y/Z: 24 / 24 / 24 m/min

• Lõiketoit X/Y/Z: 20 / 20 / 20 m/min

Pöörlaud (C-telg)

• Laua läbimõõt: Ø1 320 mm

• Laua maksimaalne pöörlemiskiirus: 30 pööret minutis

• Minimaalne indekseerimissamm: 0,001°

• Ajam: otsesõiduga pöördemomendimootor

• T-soonid: 13 sooni, suurus 18H, samm 100 mm

• Laua kõrgus põrandast: 1 085 mm

Pöörlev pea (B-telg)

• Ajam: otsesõiduga pöördemomendimootor

• Pöörde aeg vertikaalne ↔ horisontaalne: 3 s

• Pöördevahemik: +10° / −190°

Spindel

• Võimsus S1/S6: 37,4 / 54 kW

• Pöördemoment S1/S6: 170 / 390 Nm

• Esispindli laagri läbimõõt: 100 mm

• Spindli keskpunktist kolonnini: 1 105 mm

• Spindli koonus: kinnitamisel (dokumentatsioonis on võimalike variantidena loetletud HSK-A100, BT, CAT, SK50)

Töökaugused

• Vertikaalne kaugus spindli otsast laua pinnani: 150–1 200 mm

• Horisontaalne kaugus spindli keskpunktist laua pinnani: 100–1 150 mm

• Vertikaalne kaugus spindli otsast laua keskpunktini: −300 kuni 960 mm

• Horisontaalne kaugus spindli keskpunktist laua keskpunktini: −250 kuni 1 010 mm

Automaatne tööriistavahetaja

• Tüüp: nukkvõlli-tüüpi

• Tööriista maksimaalne läbimõõt: Ø150 mm

• Tööriista maksimaalne pikkus: 350 mm

• Tööriista vahetamise asend: horisontaalne

Juhikud ja kuulkruvid

• Liugjuhikute mõõtmed X/Y/Z: 55 / 55 / 55 mm

• Juhikute arv X/Y/Z: 4 / 2 / 2

• Juhikplokkide arv X/Y/Z: 8 / 4 / 6

• Kuulkruvi läbimõõt X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Kuulkruvi samm X/Y/Z: 16 / 12 / 12 mm

Elektrilised andmed

• Pinge: 400 V

• Sagedus: 50/60 Hz

• Ühendatud koormus: 80 kVA

Paigaldusmõõtmed on esitatud joonisel

Integreeritud funktsioonid/valikud

• 5-teljeline samaaegne töötlemine

• Otsesõiduga B-telje pöörlev pea

• Otsesõiduga C-telje pöördalus

• HEIDENHAIN iTNC 530 HSCI juhtimissüsteem RS-232 liidesega

• Lineaarskaalad X-, Y- ja Z-telgedel

• Pöörlevaid enkoodereid B- ja C-telgedel

Ootab kinnitust (masina andmed)

• Täpne spindli koonus

• Tööaeg

• Spindli töötunnid

• Kinnitus, et 60-tööriistaline magasiin ja kõik loetletud seadmed on paigaldatud just sellele konkreetsele masinale

Lisaseadmed

• Ahelatüüpi laastutranspordöör

• Kaks kruviliiki laastutransportööri

• Täielik pritsmekaitse katusega (kaitsekest)

• Programmeeritav jahutussüsteem

• Spindli õhupuhastus

• Spindli veejahuti (külmutusseade)

• Töötuli

• Masina oleku märgutuli

• Masina ja juhtimissüsteemi kasutusjuhendid

• Tööriistakast

• Masinaga on kaasas umbes 40 HSK-100 tööriistahoidikut.

Kinnitamisel (lisatarvikud)

• Jahutusvedeliku juhtimine spindli kaudu (CTS)

• Puuteproov (tööeseme mõõtmine)

• Tööriista mõõtesüsteem (tööriista seadistaja)

• Kaasasolevate tööriistahoidjate ja lisaseadmete täielik nimekiri
