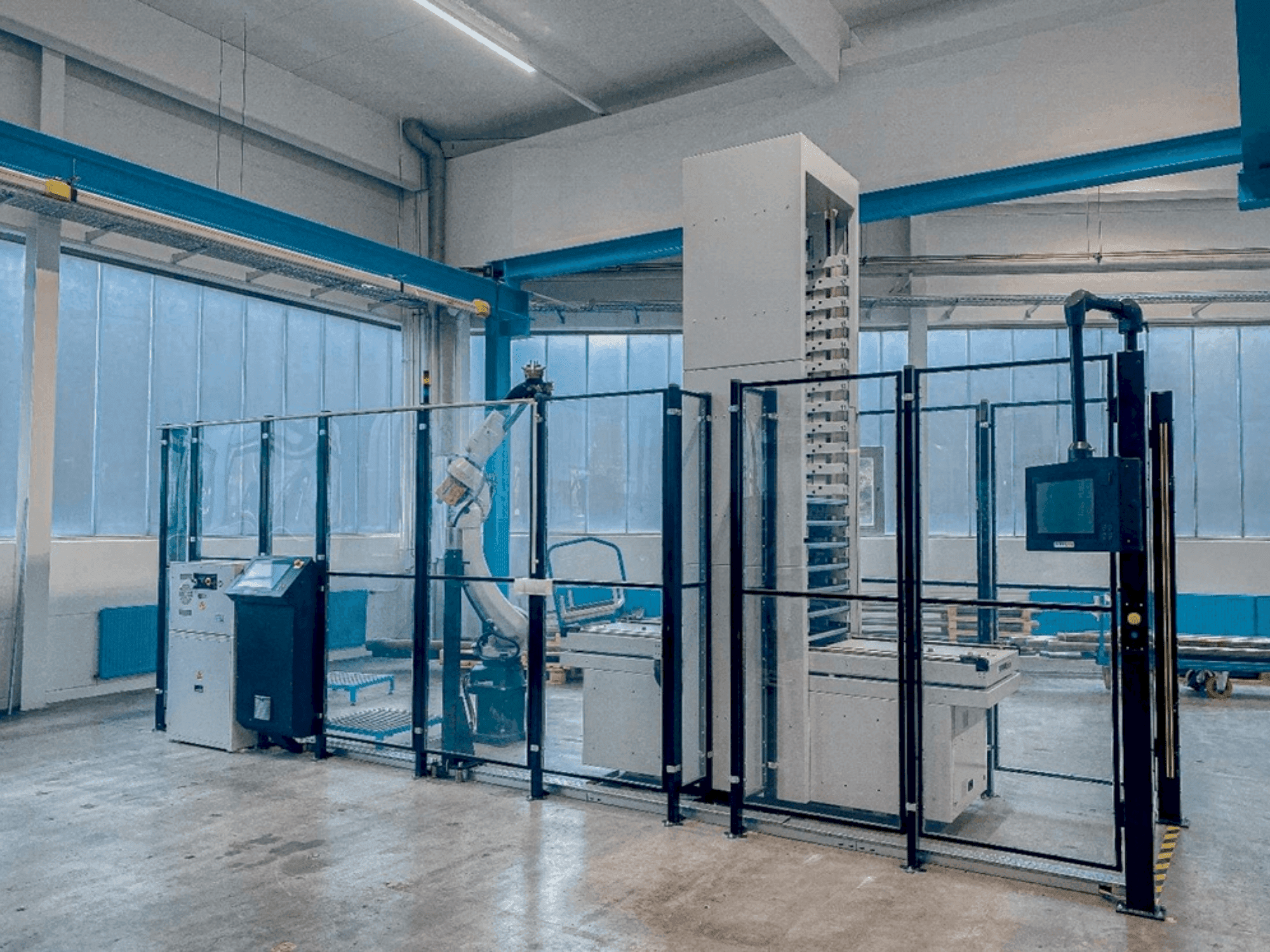

FANUC - ARC Mate 120iD/35, M-20iD/35DE-ROB-FAN-2024-00001

Täiendav varustus

• Juhtpaneel ja konsool: 15° puutetundliku ekraaniga disain kompaktseks ja paindlikuks integreerimiseks.
• RoboJob seadmeliides: konfigureeritav liides roboti ja CNC-masina vahel.
• Automaatne sõnumitooja (e-post): Saadab vea- ja tsükli lõpu teateid e-posti teel.
• Töönumbri otsing: Kasutab API-t programmi kohandamiseks tooriku pikkuse põhjal.

Masina eelised

Masina tehnilised eelised

• 3 reguleeritava välise haaratsi komplekt läbimõõtudele Ø 23 kuni Ø 180 mm, kõrgus: 32 mm
• 2x schunk kolmepunkti haaratsit, mis on paigutatud 90° nurga all ja paigaldatud robojob puuteseadisele
• Torntõstukiga topelttõstuk 3,5 m: tööstuslik toorikute hoiustamine kuni 4560 kg materjali jaoks, kogukõrgus: 3500 mm, torni jalajälg: 1,4 m², hoiuruumi jalajälg: 6,3 m². Sisaldab 19 sahtlit, igaühe kandevõime 240 kg ja efektiivne toorikute pindala 575x575x104 mm.
• Sisseehitatud torn 600x600 kettad: pind 550 x 550 mm, mahutavus erinevatele läbimõõtudele alates 170 mm kuni 540 mm.
• Sisseehitatud torn 600x600 šahtidega: pindala 550 x 550 mm, läbimõõt 10 mm kuni 20 mm erineva võllipikkusega.
• Pöördjaam kaubaaluste laadimise kettale: automaatne tagakülje töötlemine 180° ümberpaigutamisjaamaga.
• Võlli pikkuse laserskanner: määrab võlli otsaasendi maksimaalse läbimõõduga 110 mm.
• Tarkvarapakett torni detailide käsitlemiseks, mis on oluline: haldab toorikuid, sahtli sisestusi ja haaratsi parameetreid.
• Tarkvara laiendus n. Lo ejection: cnc annab süsteemile märku tolerantsist väljaspool asuvatest toorikutest.
• Süsteemi kõrgus on 3500 mm

Lisainformatsioon

Haaratsõrmede komplekt: Võlli läbimõõtudele Ø 10 kuni Ø 80 mm, laius: 16 mm, kõrgus: 49 mm. Kinnitusrõhu reguleerimine: Toor- ja valmisdetailide haaratsite käsitsi juhtimine 35 kg kandevõimega robotil.
