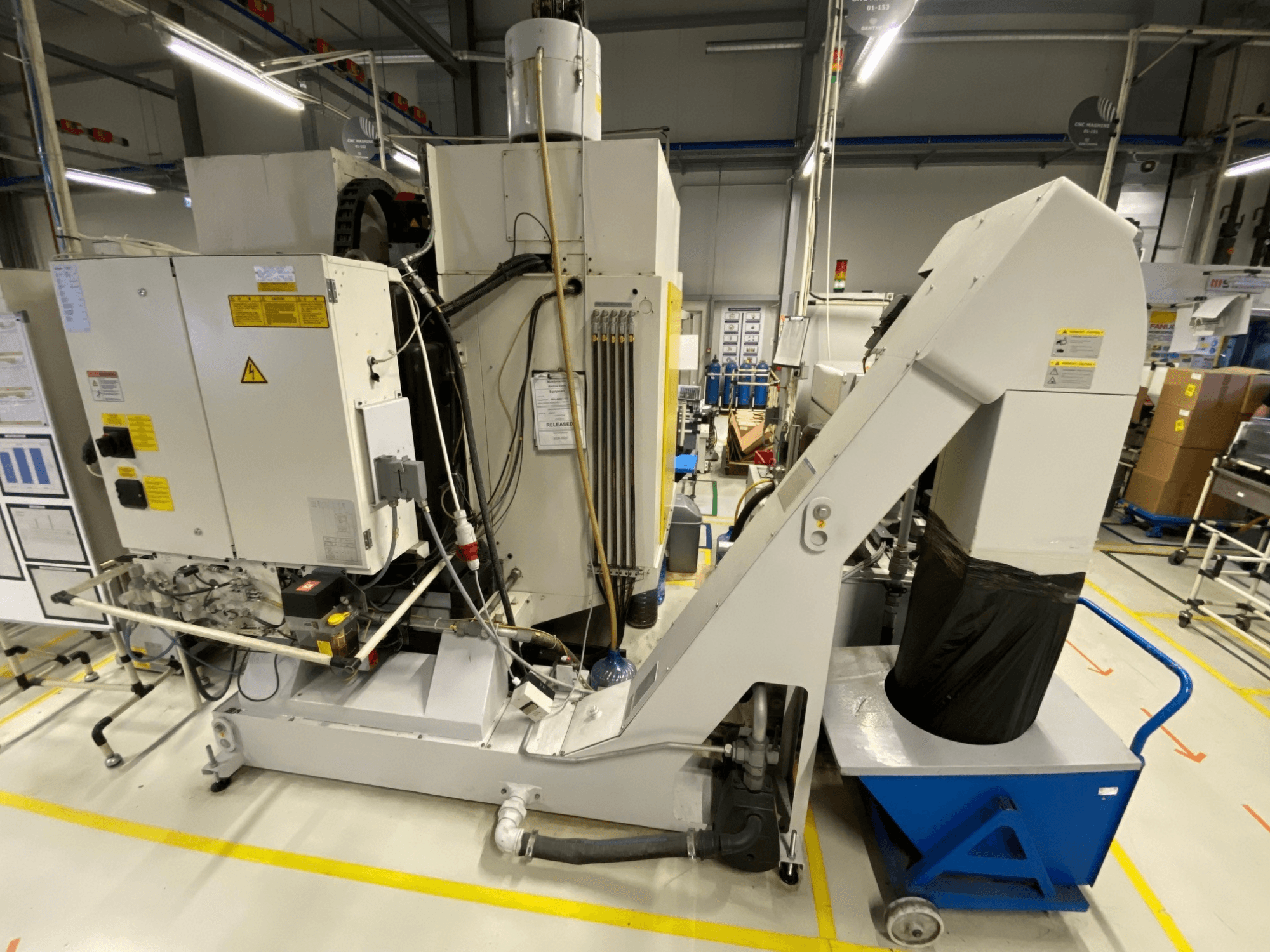

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Liikumised ja kiirused

• Kiirliikumine (X/Y/Z): 48 m/min

• Toitekiirus (X/Y/Z): 1–15 000 mm/min

• Häire raadius: 380 mm

• Spindli otsast lauale: 350–680 mm

Tööpink

• Kinnitusala: 850 × 410 mm

• T-soonid: 3

• T-soone laius: 14H14 mm

• T-soonte vahekaugus: 125 / 250 mm

• Laua kõrgus põrandast: 815 mm

• Tööeseme maksimaalne kaal: 250 kg

Spindel

• Spindli laagri läbimõõt: 50 mm

• Maksimaalne pöördemoment: 35 Nm (100% koormus)

Tööriistade hoidja

• Positsioonid: 21

• Tööriista maksimaalne läbimõõt: 80 mm

• Tööriista maksimaalne pikkus: 200 mm

• Tööriista kinnitusjõud: 2 200 N

• Tööriista maksimaalne kaal: 2 kg/tööriist

• Tööriistade kogumass: 23 kg

Lõikamisvõime

• Maksimaalne materjali eemaldamise kiirus: 600 cm³

• Maksimaalne puurimisläbimõõt: 20 mm

• Maksimaalne keermestamine: M16

Toitejõud

• X-telg: 2 700 N

• Y-telg: 2 700 N

• Z-telg: 5 400 N

Elektrilised andmed

• Pinge/sagedus: 400 V / 50 Hz

• Ühendatud koormus: 22 kVA

• Võimsusvajadus: 17,6 kW

Saadaval olevad seadmed ja tööajad

• Seade 1

  • FANUC seerianumber: P182ZL013

  • STAMA seerianumber: KMM 021.1705

  • Töötundid: 400 tundi 20 minutit 5 sekundit

• Seade 2

  • FANUC seerianumber: P1827L014

  • STAMA seerianumber: KMM 021.1704

  • Tööaeg: 29 444 tundi 47 minutit 12 sekundit

Lisaseadmed

• KNOLL KF 200/950 jahutusseade

  • Seade 1 seerianumber: 1347674

  • Seade 2 seerianumber: 1347675

• KNOLL 300 K-1 laastutranspordilint

  • Seade 1 seerianumber: 1347673

  • Seade 2, seerianumber: 1347676
