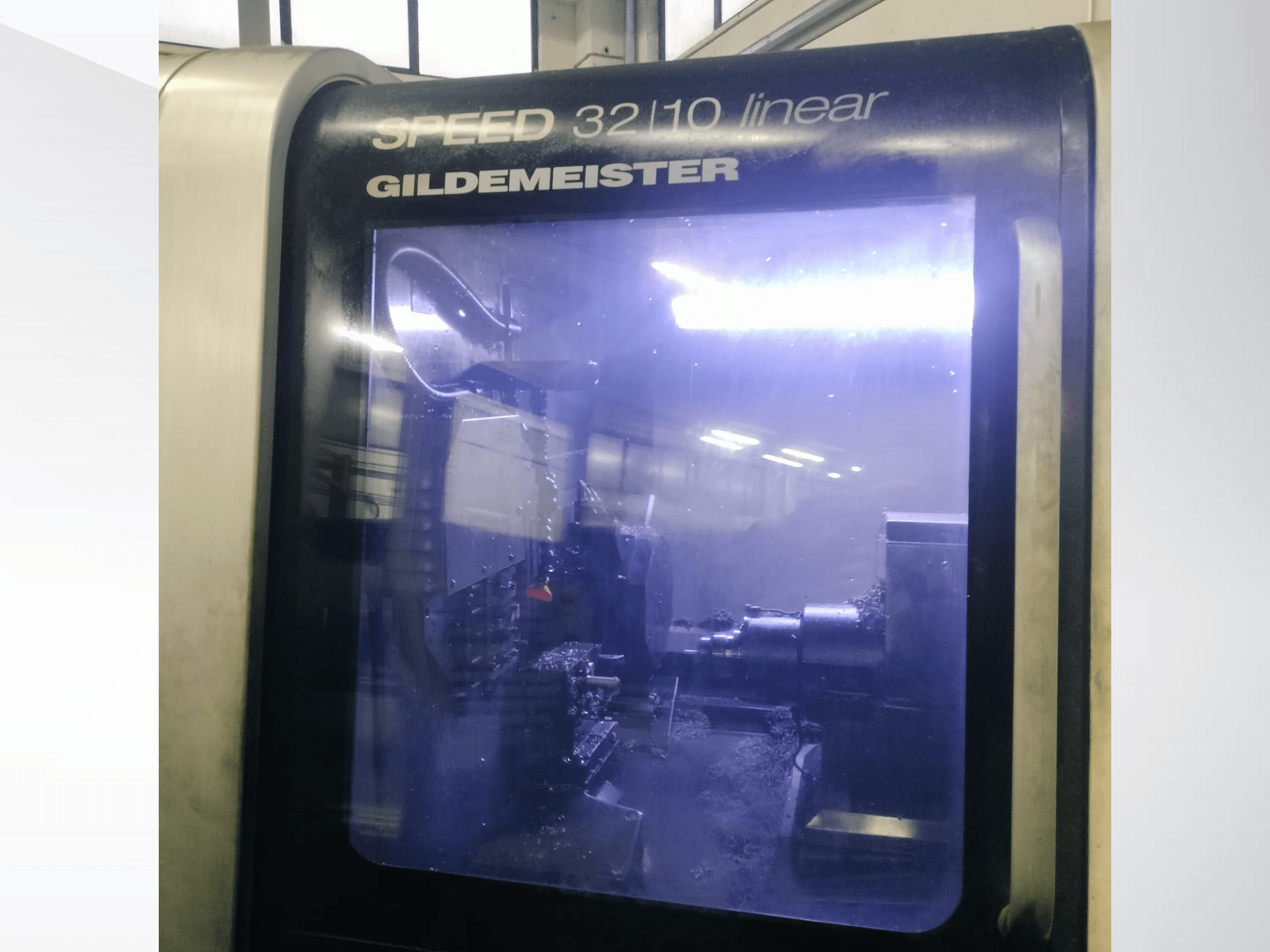

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Paneeli tüüp: SlimLine

Ekraan: Värviline 15" TFT

Juhitavad spindlid (sh C-teljed): 2

Juhitavad teljed: 8

Kanalid: 3

Tangede mahutavus: 33 mm (36 mm max)

Tõmbetoru siseläbimõõt: 46 mm

Maksimaalne kiirus: 8000 pööret minutis

Nominaalne pöördemoment (S1): 24 Nm

Nimivõimsus (S1): 5,5 kW

Tõmbetoru siseläbimõõt: 38 mm

Maksimaalne pöörlemiskiirus: 8000 p/min

Nominaalne pöördemoment (S1): 9,4 Nm

Nimivõimsus (S1): 3,7 kW

Telg X1

• Liikumine: 50 mm

• Maksimaalne kiirus: 40 m/min

• Maksimaalne kiirendus: 10 m/s²

• Nominaalne tõukejõud (S1): 1200 N

Telg Y1

• Liikumine: 350 mm

• Maksimaalne kiirus: 30 m/min

• Maksimaalne kiirendus: 5 m/s²

• Nominaalne tõukejõud (S1): 5000 N

Telg Z1

• Liikumine: 320 mm

• Maksimaalne kiirus: 40 m/min

• Maksimaalne kiirendus: 5 m/s²

• Nominaalne tõukejõud (S1): 2500 N

Telg X2

• Liikumine: 310 mm

• Maksimaalne kiirus: 40 m/min

• Maksimaalne kiirendus: 5 m/s²

• Nominaalne tõukejõud (S1): 2500 N

Telg Z2

• Liikumine: 320 mm

• Maksimaalne kiirus: 40 m/min

• Maksimaalne kiirendus: 5 m/s²

• Nominaalne tõukejõud (S1): 2500 N

Telg X3

• Liikumine: 80 mm

• Maksimaalne kiirus: 40 m/min

• Maksimaalne kiirendus: 5 m/s²

• Nominaalne tõukejõud (S1): 1200 N

Telg Y3

• Liikumine: 60 mm (±30 mm)

• Maksimaalne kiirus: 18 m/min

• Maksimaalne kiirendus: 5 m/s²

• Nominaalne tõukejõud (S1): 5000 N

Telg Z3

• Liikumine: 150 mm

• Maksimaalne kiirus: 40 m/min

• Maksimaalne kiirendus: 5 m/s²

• Nominaalne tõukejõud (S1): 2500 N

Torni

• Jaamade koguarv: 16

• Fikseeritud välised tööriistad: 8

• Tööriista varre suurus: 16×16 mm

• Ajatavad tööriistade jaamad: 16

• Hoidiku tüüp: ESX/ER 20

• Maksimaalne pöörlemiskiirus: 5000 p/min

• Nominaalne pöördemoment (S1): 4,8 Nm

• Nimivõimsus (S1): 1,5 kW

Tööriistad

Tööriistahoidja Slide 1

• Tööjaamad kokku: 10

• Fikseeritud välised tööriistad: 6

• Tööriista varre suurus: 16×16 mm

• Ajatavad tööriistad: 4

• Hoidiku tüüp: ESX/ER 20

• Maksimaalne pöörlemiskiirus (GEO 7-9): 5000 p/min

• Nominaalne pöördemoment (S1): 2,19 Nm

• Nimivõimsus (S1): 0,55 kW

• Sekundaarne pöörlemiskiirus (GEO 8-10): 3333 p/min

• Nominaalne pöördemoment (S1): 3,28 Nm

• Nimivõimsus (S1): 0,55 kW

Tagasi töötav liugur

• Kokku jaamad: 4 + 2

• Sisemised fikseeritud tööriistad: 3

• Tööriistahoidja läbimõõt: 25 mm

• Välised fikseeritud tööriistad: 1

• Ajamiga tööjaamad: 2

• Hoidiku tüüp: ESX/ER 16

• Maksimaalne pöörlemiskiirus: 6000 pööret minutis

• Nominaalne pöördemoment (S1): 1,75 Nm

• Nimivõimsus (S1): 0,55 kW

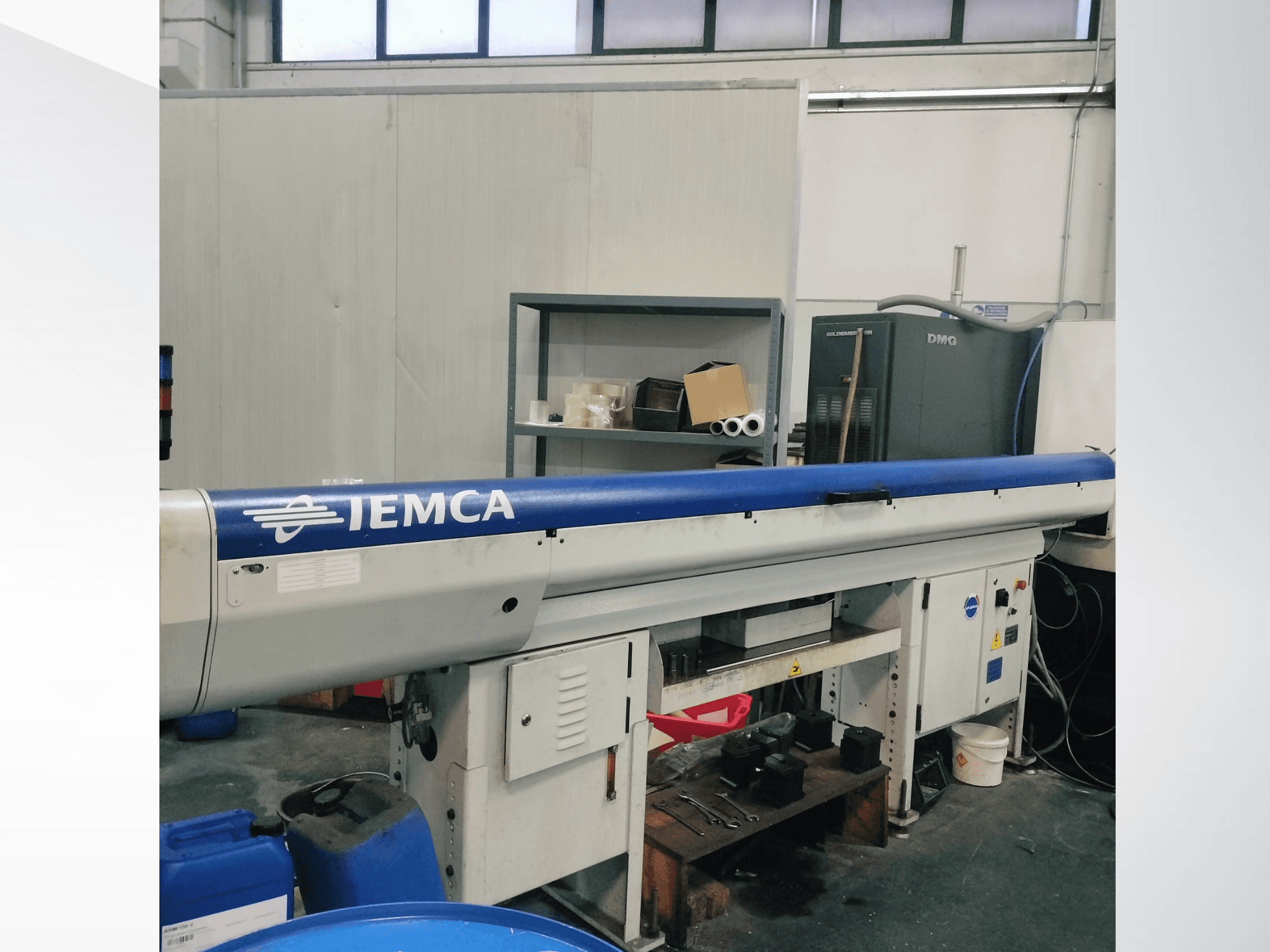

Andmekandja

Määrde süsteem

• Mahuti maht: 2,9 l

• Töörõhk: 30 baari

• Seiskamisaeg: 7 minutit

• Töötsükli aeg: 30 sekundit

• Määrdeaine tüüp: Castrol Magna BD 68

Pneumaatiline süsteem

• Minimaalne töörõhk: 5 baari

• Maksimaalne töörõhk: 6 baari

• Tarbimine: 60 NL/min
