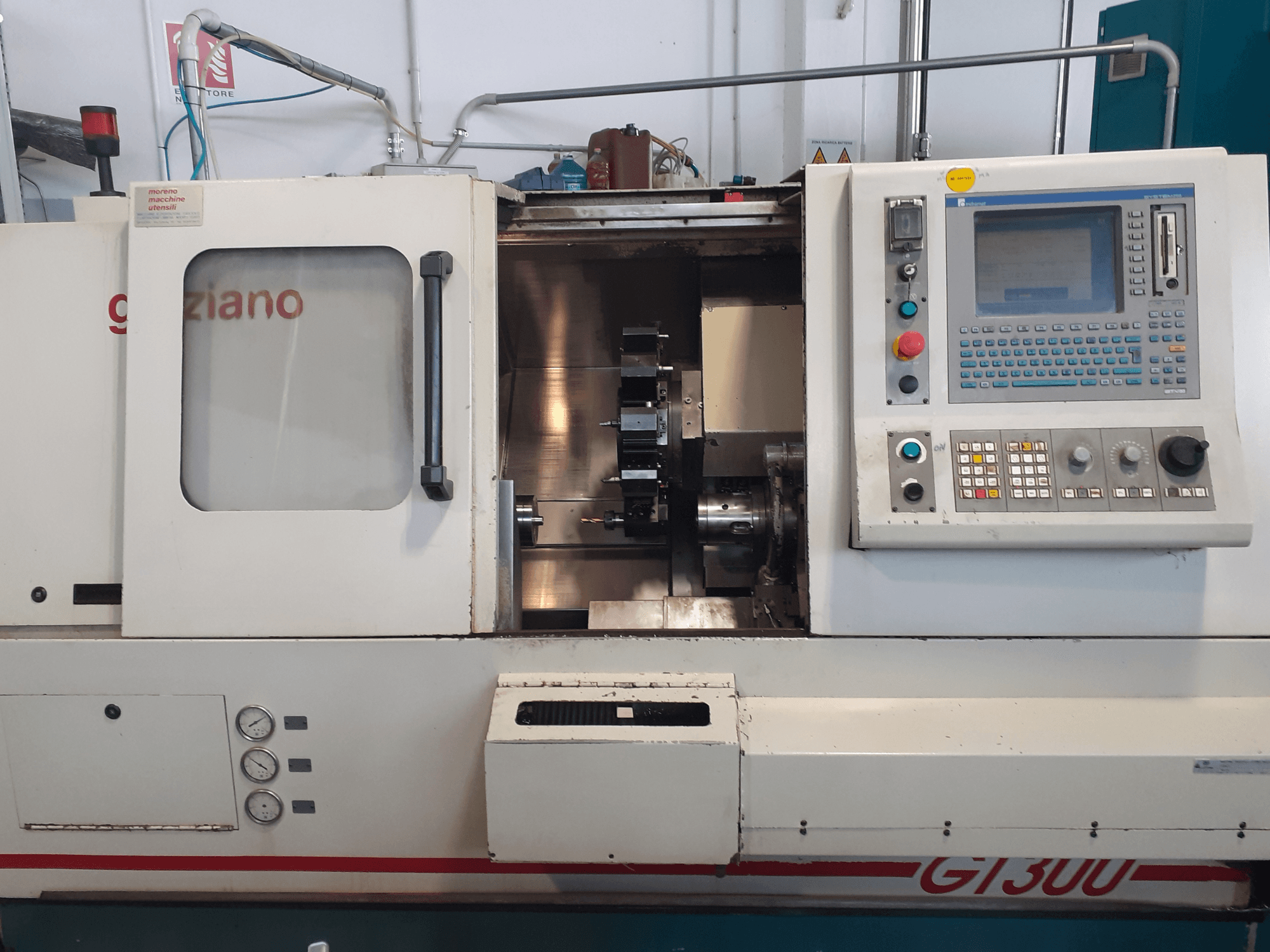

Graziano - GT 300IT-TUR-GRA-1998-00002

Põhikonfiguratsioon

• Tööriistatorn: 12 positsiooni, VDI 30

• Juhtseade: MTC 200

Põhivõll

• Spindli ots: ASA 5"

• Spindli maksimaalne pöörlemiskiirus: 5 000 p/min (valikuliselt 6 000 p/min)

• Püsivvõimsusega pöörlemiskiiruse vahemik: 800–6 000 p/min

• Spindli maksimaalne pöördemoment: 114 Nm kiirusel 800 rpm / 130 Nm kiirusel 1 000 rpm

• Spindli võimsus: 10 kW pidev / 14 kW katkendlik

• Padruniläbimõõt: 175 mm

• Spindli ava läbimõõt: 66 mm

• Esimese spindli laagri läbimõõt: 100 mm

• Spindli laagri määrimine: määrdega

• Kiirusvahemikud: 1

• Abispindel / vastaspindel: Ei

Tööala / võimsus

• Keskpunktide vahekaugus: 590 mm

• Keskpunkti kõrgus: 190 mm

• Pöörlemisulatus alusplaadi kohal: 330 mm

• Pöördeulatus liuguri kohal: 260 mm

• Maksimaalne pöörlemisdiameeter: 230 mm

• Varraste läbimõõt: 52 mm

• Z-telje liikumisulatus: 500 mm

• X-telje liikumisulatus: 160 mm

Kuulkruvid

• Z-telg: 32 × 10

• X-telg: 32 × 10

Toitmine / teljed

• Z-telje kiirliikumine: 30 m/min

• X-telje kiirliikumine: 30 m/min

• C1-telje kiirkiirus: 100°/min

• C1-telje pöördemoment: 130 Nm

• Z-telje tõukejõud: 4 500 N (CNC-reguleeritav)

• X-telje tõukejõud: 4 500 N (CNC-reguleeritav)

• Telgede arv: 2 (3 valikuline)

Mõõtesüsteem

• Z-telg: absoluutne pöörlemisandur (lineaarne valikuliselt)

• X-telg: optiline mõõteskaala

• Lineaar-telgede X/Z eraldusvõime: 0,001 mm

• C-telje eraldusvõime: 0,001° (valikuline)

Tööriistatorn / Ajamiga tööriistad

• Ajamiga tööriistad: Jah

• Tööriistakett: Sauter tüüp 0.5.450.216

• Tööriistade positsioonid: 12

• Tööriista liides: VDI 30

• Tööriista varre ristlõige: 20 × 20 mm

• Ajamiga tööriista pöörlemiskiirus: 4 000 p/min

• Ajamiga tööriista võimsus: 4 kW

• Ajamiga tööriista pöördemoment: 20 Nm

Elektriseadmed

• Pinge: 400 V ±10%

• Sagedus: 50/60 Hz ±1%

• Ühendatud koormus: 24 kVA

• 400 V võrgu kaitsmed: 50 A

• 400 V vooluahela kaitselüliti: 39 A

• Ühenduskaabli ristlõige: 4 × 10 mm²

Hüdraulikaagregaat

• Maksimaalne töörõhk: 45 bar

• Mahuti maht: 40 L

• Pumba vooluhulk: 14 L/min

Telje määrdeagregaat

• Mahuti maht: 2,7 L

Jahutussüsteem

• Mahuti maht: u. 240 l

• Pumba vooluhulk: 30 l/min

• Vool tööriista suunas: 14,5 l/min

• Rõhk: 5 bar

Pea jahutuspaak

• Mahutavus: 10 l (soojusvahetiga)

Juhtimismoodul

• Juhtimine: MTC 200
