Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Kontroll: PC-juhitav funktsioonide jada Windows 7 all, TwinCAT

• Osa mõõtmed:

  • Pikkus: 300-2250 mm

  • Laius: 350-710 mm

  • Paksus: 16-25 mm

• 2-jaamaline puurimisjaam:

  • Alusraam keevitatud konstruktsioonina, millel on töödeldud kruvipinnad

  • 2x hammasrihmavööde V = 1,5 m/sek.

  • 2x pneumaatiline tõstuk hammasrihmavööde jaoks

  • 2x stoppereid kapiosade jaoks, mida summutavad amortisaatorid

  • 2x pneumaatilised topeltkinnitussilindrid, mida juhitakse kuulikruvi ja servomootori abil, liigutatakse külgkõrgusele (külgkõrguse mõõtmine)

  • 2x pneumaatiline ristsuunamisjoonlaud (usutavuse kontroll)

  • 2x vaakumkinnitusseadmed puurpingi laual

  • 2x 0-line kontrollitav

• Toetus:

  • Tugi saab liikuda X-suunas servomootori abil

• 2x puurimissüsteem (tugi 1):

  • 2 seadmega varustatud tugi (töötlemine ülaltpoolt)

  • Servomootori abil eraldi liikuv Y-suunas

  • Servomootori abil eraldi liikuv Z-suunas

  • Puurimissüsteem a = 32 mm, reguleeritav sagedusmuunduri abil, puurpink Ø 10h7 kinnituskruviga.

  • Kutsutavad spindlid, 8000 rpm

  • Kaks 16-spindelist puurimispööret

• Ninasõrestik (tugi 1):

  • Saagimisseadmed spetsiaalsete tagaseina soonte lõikamiseks

  • Saagimisüksus koos tööriistahoidjaga, kiiruse reguleerimine sagedusmuunduri abil

  • Pneumaatiliselt juhitav tööasend

• 2x freespindlid paremal/vasakul esiserval (tugi 1):

  • Pneumaatiliselt juhitav tööasend

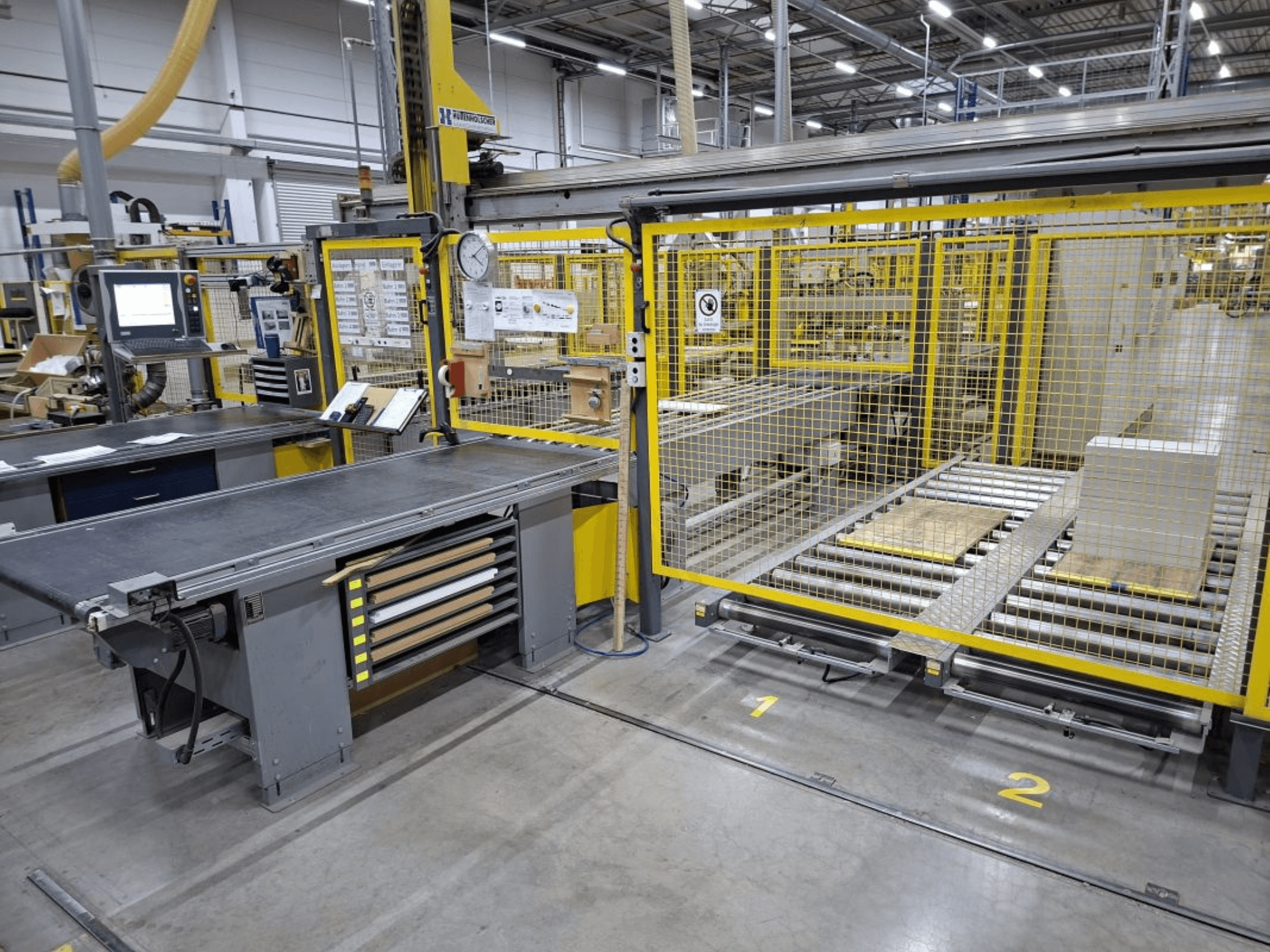

Lisaseadmed (automaatika, käsitsemine, kaitse, konveierid)

• Laadimine/käitlemine:

  • 6-kohaline laadimisportaal

  • 2-teljeline portaalrobot; Y/Z-teljed servomootoritega; sõiduulatus: Y-telg 8500 mm, Z-telg 1500 mm.

  • Imemistraat neljakontuurilise vaakumiga; vaakumi tekitamine ejektori abil

  • Topeltosade tuvastamine

  • Portaaltuged

  • 4 virnastamisjaama

  • 1 käsipuujaam (automaatne/käsijuhtimisega söötmine)

  • 1 eemaldamisjaam (automaatne/käsitsi eemaldamine)

• Külgsöötmise vahemik:

  • virnastuskõrgus: max. 1000 mm (60 osa), sh kaitseplaat

  • Kaitseplaadi suurused:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Paksus: 25 mm

  • Paksus: max. 28 kg

• Põrandarullkonveier / virnasöötja:

  • laius 930 mm x pikkus 3600 mm, AH 300 mm.

  • Söötmine/eemaldamine: manuaalne ristsiirdevanker

• Tugijaamad / automaatne söötmine:

  • Transpordilõik 950 mm lai x 4100 mm pikk; integreeritud külgpidurdus

• Manuaalne söötmine:

  • Hammasriba sektsioon 900 mm lai x 2500 mm pikk

• Ülekandevanker:

  • 2500 mm pikk; horisontaalne liikumine umbes 2500 mm kolmefaasilise mootoriga.

• Tagasivedu:

  • Transpordilõik 950 mm lai x 4000 mm pikk; pneumaatiline stopper.

• 90° pöörlev üksus:

  • Vaakumimamp; pneumaatiline hoog; pöörlemine kolmefaasilise mootori abil +/- 90° võrra

• Tühjendusjaamad / automaatne eemaldamine:

  • Transport 950 mm lai x 3000 mm pikk; kapiosa positsioneerimine kodeerija abil

• Käsitsi eemaldamine:

  • Hammastatud rihmaosa 900 mm lai x 3000 mm pikk

• Söötmise kaitsesüsteem:

  • 45 m pikkune kaitsepiirde 3 juurdepääsuuksega

  • 2 lükanduksed põrandarullkonveierite söötmiseks

  • Sisestamine, taotlus ja vabastamine kinnitusega
