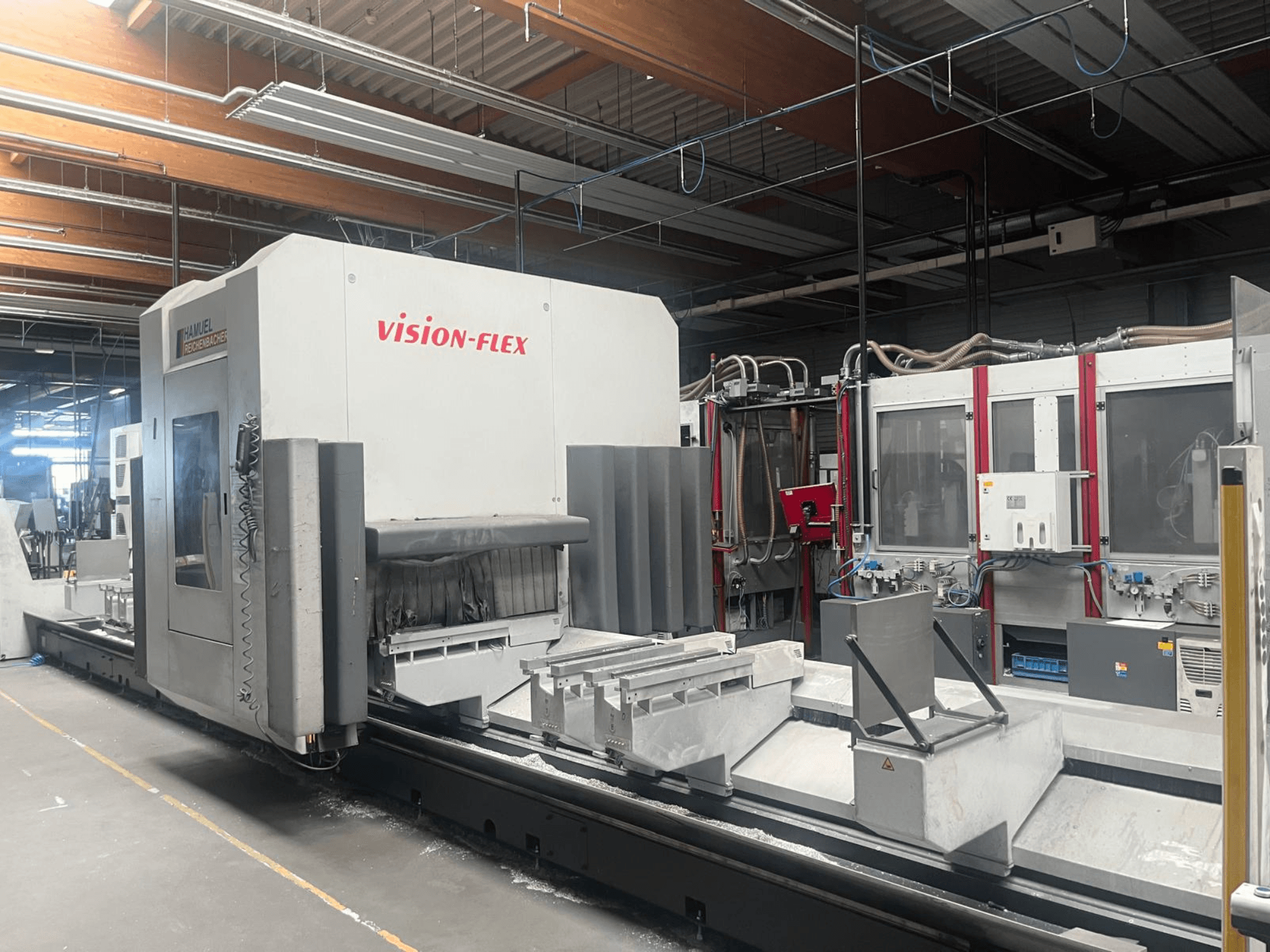

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Telgede arv: 5-teljeline (C-telg ±360°, B-telg ±180°)

• X-telje liikumisulatus: 8 060 mm

• Y-telje liikumisulatus: 1 210 mm (+ 400 mm vahetusliikumine)

• Z-telje liikumisulatus: 760 mm

• Telgede kiirtoitekiirused: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Telgede kiirendus: 6 m/s²

• Spindli pöörlemiskiirus: kuni 24 000 p/min

• Peaspindli võimsus: 15 kW (S1 pidev), 18 kW (S6 maks.)

• Spindli pöördemoment: 14,3 Nm (S1), 17,2 Nm (S6)

• Spindli tööriistahoidik: HSK-F63

• Tööriista maksimaalne pikkus / kaal: 240 mm / 6 kg

• Tööriistavahetaja: 20-kohaline ketasvahetaja (automaatne)

• koos 19-tollise TFT-ekraani ja HT-2 käeshoitava terminali

• Toitepinge: 400 V (3~ ±10%, 50 Hz)

• Nimivool: 90 A

• Sissetulev kaitsmeväärtus: 100 A (Ic < 17 kA)

• Juhtpinge: 24 V DC

• Koguvõimsus: 45 kW

• Suruõhu toide: min. 7 bar, ca. 1 000 NL/min

• Määrimissüsteem: keskne automaatne määrimissüsteem (rasvamahutavus 3 L) + minimaalse koguse määrimine (MQL) koos 3-liitrise paagiga

• Masina kaal: 10 000 kg

• Masina mõõtmed (põrandapind): umbes 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Lisavarustus:

• LEHMANNi laastutransportöör, EATONi käsitsi juhitav riputusjaam, pneumaatiliselt reguleeritavad profiili kinnitusklotsid (8 talad), 2-kanaliline juhtimissüsteem samaaegseks seadistamiseks/töötlemiseks
