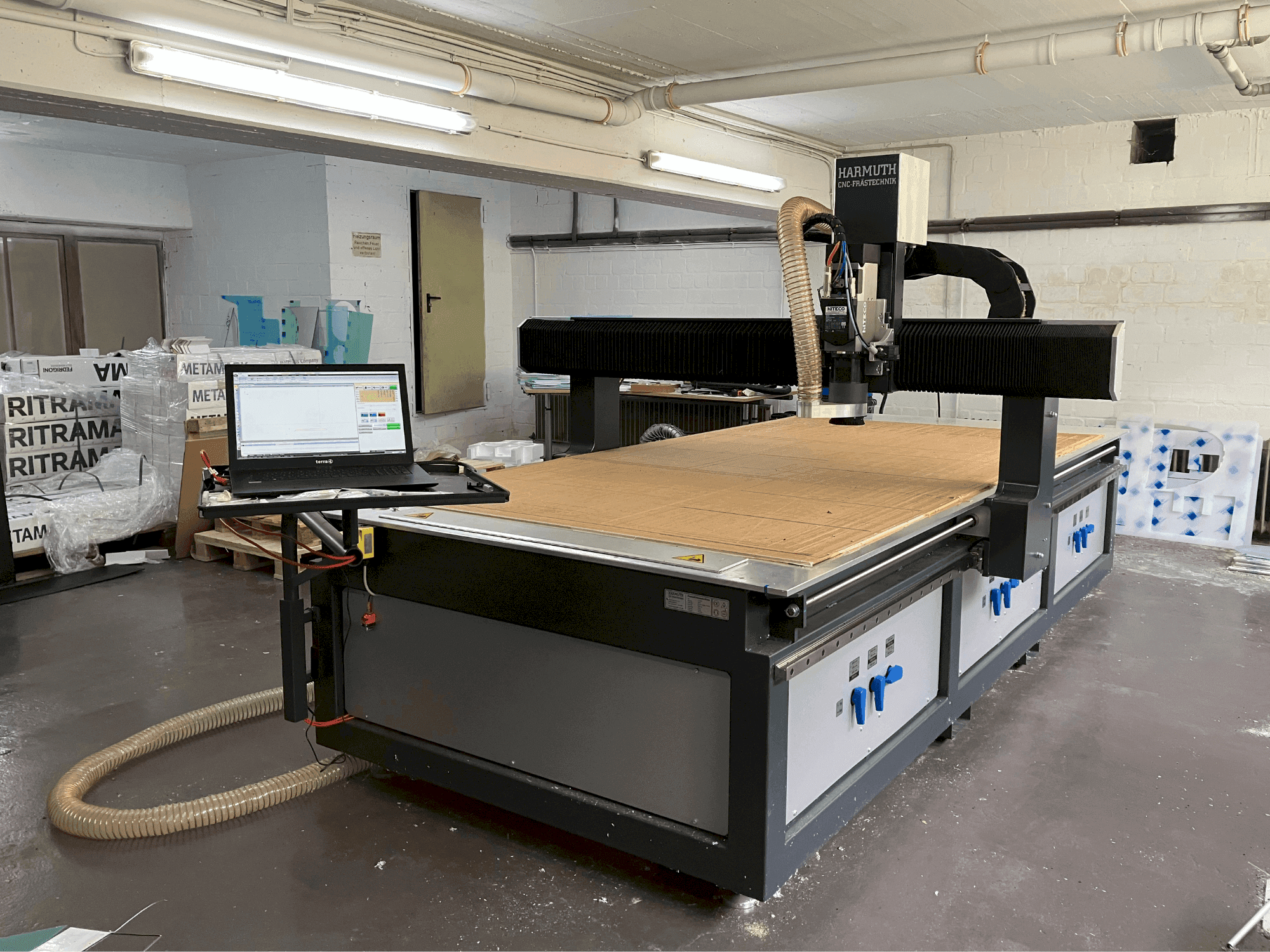

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Spindli kiiruse vahemik: 300–24 v vibratsioonivaba freesimine, astmelise mootoriga ajam, automaatsed funktsioonid juhtimistarkvaras. Kvalitatiivsed masina eelised: punktlaser nullpunkti lähenemiseks, optiline registreerimismärgi tuvastamine, 000 p/min / spindlimootori võimsus: 3,8 kw / tööriista koonus: sk30.
  • - Vibratsioonivaba freesimine, astmelise mootoriga ajam, automaatsed funktsioonid juhtimistarkvaras / kvalitatiivsed masina eelised: punktlaser nullpunkti lähenemiseks, optiline registreerimismärgi tuvastamine

Lisainformatsioon

• - -Välised mõõtmed: pikkus = 3760 + juhtplokk 1200 mm, laius 2500 mm, kõrgus 2000 mm. Masina alus on täielikult terasest valmistatud. Portaal on valmistatud raskest alumiiniumprofiilist (40KG/m) vibratsioonivabaks freesimiseks. Ajamite abil kasutatakse kuulkruvide (20x20mm X/Y ja 16x5mm Z-telje jaoks). Samm-mootoriga ajamisüsteem. Positsioneerimiskiirused X/Y kuni 12m/min, Z 6m/min. Juhtelektroonika on paigaldatud otse masinale teraskappi. Ühendus arvutiga toimub EtherCadi kaudu. 2 konfigureeritavat pistikupesa väljundit, nt imemis- ja vaakumijuhtme jaoks. 1 pistikupesa pealüliti kaudu. Sisse ja välja lülitamiseks integreeritud väljatõmbejuhiku juhtarvuti jaoks. Masina juhtimistarkvara "Penta-Tec" väga lihtsate tööfunktsioonide ja paljude automaatsete funktsioonidega, joonestusfunktsioonid, kontuuriarvutused, DXF, s4m ja G-koodi import. 3D-töötlus, automaatne tasapinna ja lõikuri määramine DXF-tasandusandurilt laua kõrguse mõõtmiseks (masinalaua korrigeerimine). Andur tööriista automaatseks mõõtmiseks, vaakumlaud. Valatud alumiiniumplaadile on freesitud 15 mm "ruuduline muster" erinevates piirkondades, mida saab sisse lülitada kuulventiili kaudu. Seejärel asetatakse sellele lauale 5 mm MDF-plaat. Õhk imetakse sisse ilma paneeli puurimata! Masina varustus: Freespindel HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24 000 p/min sagedusmuunduriga (kiirust juhitakse tarkvara abil) - täielik tsangide komplekt Punktlaser lihtsamaks nullpunkti lähenemiseks. Tööstuslik tolmuimeja Harmuth Fräse 3x1200 W, 80 liitrit, 270 mbar Sülearvuti süsteem Pentatec juhtimiseks Vaakumpump - rõhu all juhitav 4 kW kuni 100 Hz, SV 8.190/2-48 - umbes 380 mbar. 175 m³/h - Pumba juhtimine kontaktanduri või valikuliselt masina kiiruse vaakumjälgimise kaudu (Profi seeria puhul) - Eelvalitav vaakumrõhk = pump reguleerib väärtust seni, kuni võimsusest piisab (vaakumijälgimisega Profi seeria puhul) - Hind sisaldab kõiki komponente Tööriistavahetaja 10-kordne - koonusehoidjate jaoks, liigub tööpiirkonnast pneumaatiliselt, nii et liikumine pole takistatud ja pikemat komponenti saab läbi lükata - sh juhtelektroonika, ventiilid, tarkvaralaiendus ja ohutusseadmed, näiteks: Sagedusmuunduri päring, kas mootor on seisma jäänud, tööriistavahetaja avatud, tööriistajaamad vabad või hõivatud Koonuskinnitused SK30-ER25 (ER32) tsangidele läbimõõduga 3 kuni 16 mm (20 mm, olenevalt süsteemist) Optiline registreerimismärkide tuvastamine Kaamerasüsteem registreerimismärkide tuvastamiseks ja freesimisandmete korrigeerimiseks (see süsteem on meie tarkvarasse integreeritud, teist tarkvara pole vaja installida) Tarnekomplekt: freespink + juhtseade (arvuti + tarkvara), iminapp, kompressor, vaakumpump
