HARTFORD - HSA-323PL-MIL-HAR-2021-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

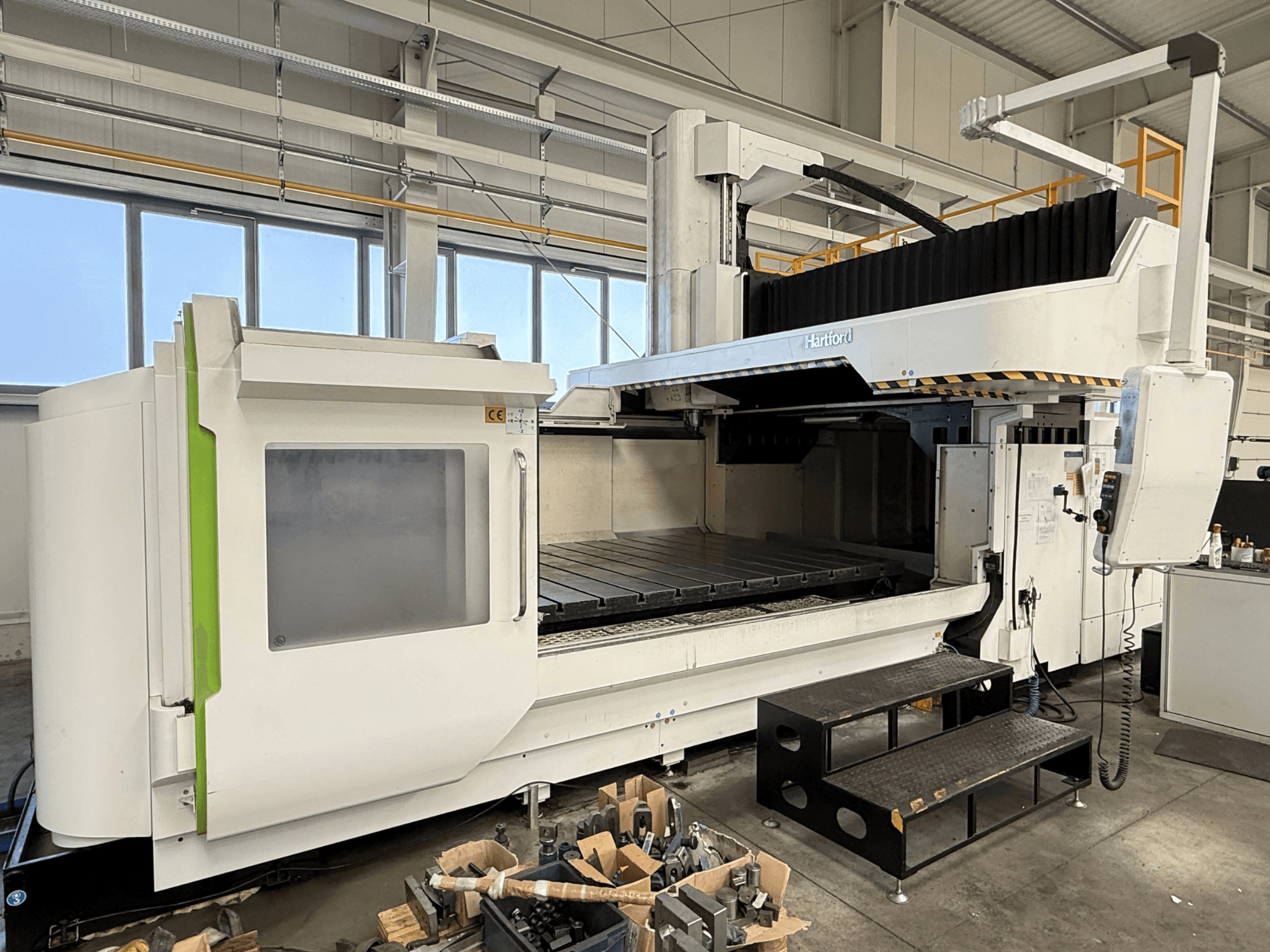

See 3-teljeline HARTFORD HSA-323 portaalfreespingi on toodetud 2021. aastal. Sellel on märkimisväärne 3000 × 2200 mm suurune laud ja laua maksimaalne koormus 10 000 kg. Masin pakub muljetavaldavaid liikumisulatusi: X-telg 3000 mm, Y-telg 2300 mm ja Z-telg 1000 mm. Kui otsite kvaliteetseid freesimisvõimalusi, kaaluge meie müügis olevat HARTFORD HSA-323 masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: HARTFORD
- aasta: 2021
- MUDEL: HSA-323
- tootmistunnid: 1779
- rakenduse tüüp: Freesimine
- Asukoht: Poola
- seadme tüüp: Portaalfreespink
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - HARTFORD HSA-323
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: TNC 640
Mõõtmed
- Masina kõrgus: 6800 mm
- Masina pikkus: 11000 mm
- Masina kaal: 32000 kg
- Masina laius: 13000 mm
- Laua kandevõime: 10000 kg
Liikumine
- Telgede arv: 3
- X-telje liikumine: 3000 mm
- Y-telje liikumine: 2300 mm
- Z-telje liikumine: 1000 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 20 kg
- Tööriistade arv: 32
- Pöörleva jõud: 22 kW
- Pöörlev kiirus: 6000 RPM
- Koonuse suurus: ISO 50
Lisainformatsioon
Töölaud:
Laua suurus: 3000 × 2200 mm
T-pesade suurus/kogus/vahe: 28 × 11 × 250 mm
Liigutused:
Spindli nina kuni lauani: 350-1350 mm
Spindli keskpunkt kuni sammas: 450 mm
Ukse laius: 2300 mm
Spindel:
(valikuline 8000 p/min).
Hübriidspindli kiirus: 10 000 pööret minutis
Söötmise kiirused:
(X/Y/Z): 12 000 / 12 000 / 12 000 mm/min
Kiirliikumine (X/Y/Z): 20 000 / 18 000 / 16 000 mm/min
Automaatne tööriistavahetaja (ATC):
Tööriistamahuti mahutavus: 32 tööriista (valikuliselt 40 / 60 / 90)
Maksimaalne tööriistade suurus: Ø125 × 400 mm
Tööriistahoidja: BT50 / BBT50 / CAT50 / DIN
Tõmbetange: P50T-1
Mootor:
(Fanuc): 22 / 18,5 kW
Valikuline hübriidspindel: 35 / 30 kW
Positsioneerimistäpsus:
JIS positsioneerimistäpsus (X/Y/Z): ±0,010 / 0,010 / 0,012 mm
JIS korratavus: ±0,003 mm
VDI positsioneerimistäpsus (X/Y/Z): 0,016 / 0,018 / 0,026 mm
VDI korratavus (X/Y/Z): 0,014 / 0,015 / 0,021 mm
Muud:
Vajalik õhurõhk: 6,5 kg/cm².
Vajalik võimsus: 45-70 kVA
CNC-juhtimine: Heidenhain 640
Masina seisukord: Suurepärane geomeetriline ja spindli seisund
Lisavarustus
Kaugjuhitav käsiratas
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
