HELLER - MC 20PL-MIL-HEL-2019-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

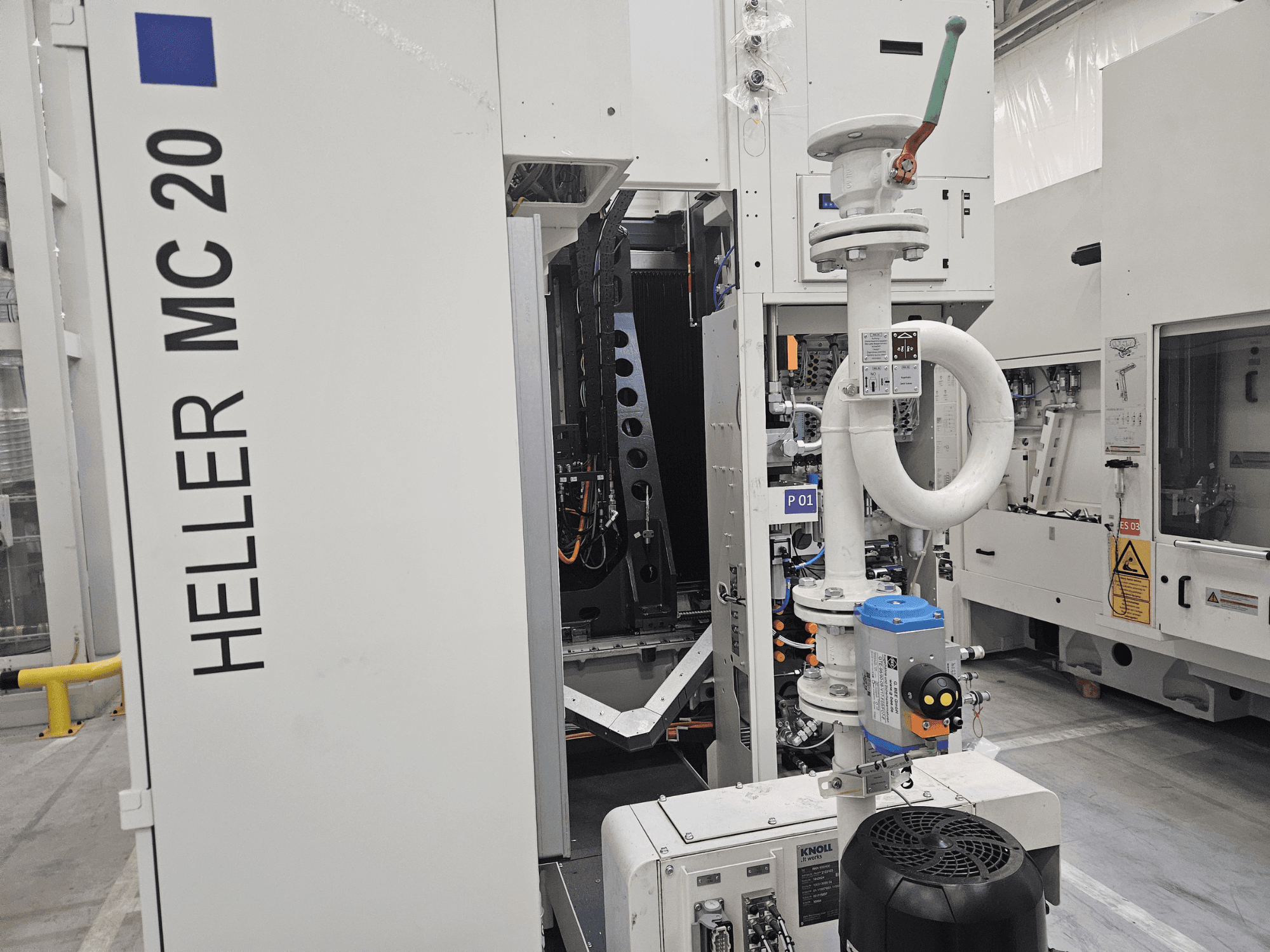

See 5-teljeline HELLER MC 20 on toodetud 2019. aastal. Sellel on Siemens 840D sl juhtimissüsteem, X/Y/Z liikumisteed 800/750/800 mm ja kiire liikumiskiirus kuni 60 000 mm/min. Spindel toetab HSK-A63 tööriistu kiirusega kuni 16 000 p/min. Sisaldab 44-positsioonilist tööriistakassetti ja 520 mm läbimõõduga pöörlevat lauda. Sobib ideaalselt keeruliste töötlemisülesannete täitmiseks. Võtke meiega ühendust, et saada lisateavet selle masina kohta.
Ülevaade
- kaubamärk: HELLER
- aasta: 2019
- MUDEL: MC 20
- rakenduse tüüp: Freesimine
- Asukoht: Poola
- seadme tüüp: Horisontaalne töötlemiskeskus
- juhtseadme tootemark: SIEMENS
Tehniline teave - HELLER MC 20
Kontrollseade
- Juhtimise mark: SIEMENS
- Juhtimise mudel: 840D sl
Mõõtmed
- Masina kõrgus: 4000 mm
- Masina pikkus: 5300 mm
- Masina kaal: 13000 kg
Liikumine
- Telgede arv: 5
- X-telje liikumine: 800 mm
- Y-telje liikumine: 750 mm
- Z-telje liikumine: 800 mm
Tehnilised andmed
- Maks. tööriista kaal: 12 kg
- Spindli võimsus: 34 kW
- Spindli kiirus: 16000 RPM
Lisainformatsioon
Tööpiirkond
Söötmisjõud (X/Y/Z): 10,000 N
Kiirused ja dünaamika
Kiirliikumine X/Y/Z: 60 000 mm/min
Kiirendus: X 7 m/s², Y 8 m/s², Z 6 m/s².
Spindel / töötlemisüksus (HSK-A63)
Tööriistaliides: HSK-A63
Spindli läbimõõt eesmises laagris: 70 mm
Tööriista juhtimine
Tööriistamahuti tüüp: HSK-A63
Tööriistapositsioonide arv: 44
Maksimaalne tööriistade kaal koos kõigi taskutega: 6 kg
Tööriista maksimaalne pikkus: 550 mm
Tööriista maksimaalne läbimõõt: kõigi taskute puhul 120/80/80 mm; kõrvalolevate taskute puhul 150 mm.
Minimaalne kiibistamisaeg (VDI): umbes 3,3-4,4 s
Pöörlevad teljed (A/B/AB)
Pöörlemislaua läbimõõt (A/B-telg): 520 mm
Interferentsiringi läbimõõt: A-telg 1260 mm; AB-telg/B-telg 800/900 mm
Kiirus: A-telg 17 rpm; B-telg/AB-telg 40/50 rpm
Indekseerimise eraldusvõime: A-telg 360,000 × 0,001°; B-telg 360,000 × 0,001°.
Indekseerimise täpsus (VDI/DGQ 3441): A-telg 12 kaaresekundit; B-telg 10 kaaresekundit.
Mõõtesüsteem
Positsioonimõõtesüsteem: Otsene, absoluutne lineaarne skaala
Paigaldusandmed
Toiteallikas: 400 V / 50 Hz
Ühendatud kogukoormus: umbes 27-30 kVA
Suruõhuvajadus: 4,5-6 bar
Lisaseadmed
Masin on väga heas tehnilises seisukorras
Olemas on täielik hooldusdokumentatsioon
Spetsiaalne laadimis- ja mahalaadimissüsteem
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
