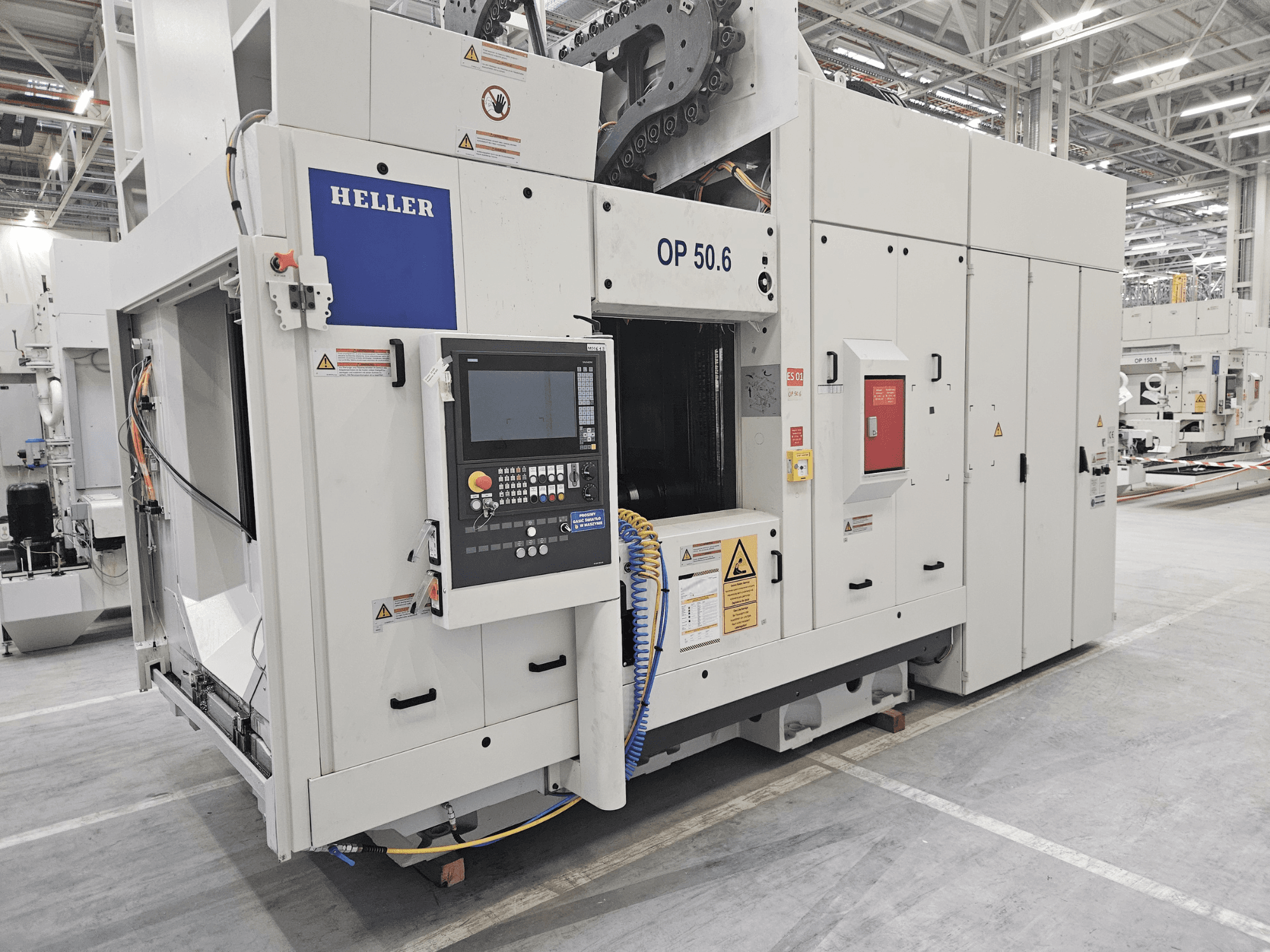

Heller OP 50.6 töötlemiskeskus, esiplaanil, juhtpaneel, hoiatussildid ja voolikud nähtavad tehases.
Heller OP 50.6 töötlemiskeskus, esiplaanil, juhtpaneel, hoiatussildid ja voolikud nähtavad tehases.

HELLER - MC 20PL-MIL-HEL-2019-00002

80.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 4-teljeline HELLER MC 20 on toodetud 2019. aastal. See on varustatud Siemens 840D sl juhtimissüsteemiga, mille X-, Y- ja Z-liigutused on vastavalt 800 mm, 750 mm ja 800 mm. Spindel toetab kiiruse vahemikku 5-16 000 pööret minutis ja jõuülekande võimsus on 34 kW. See sisaldab 44-positsioonilist tööriistakassetti ja 520 mm läbimõõduga pöörlevat lauda. Kaaluge võimalust osta see HELLER MC 20 horisontaalne töötluskeskus. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: HELLER
  • aasta: 2019
  • MUDEL: MC 20
  • rakenduse tüüp: Freesimine
  • Asukoht: Poola
  • seadme tüüp: Horisontaalne töötlemiskeskus
  • juhtseadme tootemark: SIEMENS

Tehniline teave - HELLER MC 20

Kontrollseade

  • Juhtimise mark: SIEMENS
  • Juhtimise mudel: 840D sl

Liikumine

  • Telgede arv: 4

Lisainformatsioon

  • Tööpiirkond:

    • Söötmisjõud (X/Y/Z): 10,000 N

  • Kiirused ja dünaamika:

    • Kiirliikumine X/Y/Z: 60 000 mm/min

    • Kiirendus: X = 7 m/s², Y = 8 m/s², Z = 6 m/s².

  • Spindel / töötlemisüksus (HSK-A63):

    • Tööriistade liides: HSK-A63

    • Spindli läbimõõt eesmises laagris: 70 mm

  • Tööriista juhtimine:

    • Tööriistamahuti tüüp: HSK-A63

    • Tööriistapositsioonide arv: 44

    • Maksimaalne tööriistade kaal koos kõigi taskutega: 6 kg

    • Tööriista maksimaalne pikkus: 550 mm

    • Maksimaalne tööriista läbimõõt:

      • 120 / 80 / 80 mm: Kõikide taskute kasutamisel: 120 / 80 / 80 mm

      • Kõrvalolevate vabade taskute korral: 150 mm

    • Minimaalne kiibistamisaeg (VDI): umbes 3,3-4,4 s

  • Pöörlev telg:

    • A-telg koos pöörleva laua läbimõõduga: 520 mm

    • Interferentsiringi läbimõõt (A-telg): 1260 mm

    • A-telje kiirus: 17 rpm

    • Indekseerimise eraldusvõime: 360,000 × 0.001°

    • Indekseerimise täpsus (VDI/DGQ 3441): 12 kaaresekundit

  • Mõõtesüsteem: Otsene, absoluutne lineaarne skaala

  • Abivahendid:

    • Toiteallikas: 400 V / 50 Hz

    • Ühendatud kogukoormus: umbes 27-30 kVA

    • Suruõhuvajadus: 4,5-6 bar

  • Seisukord ja dokumentatsioon:

    • Masin on väga heas tehnilises seisukorras.

    • Olemas on täielik hooldusdokumentatsioon.

Lisavarustus

  • Spetsiaalne laadimis- ja mahalaadimissüsteem

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
