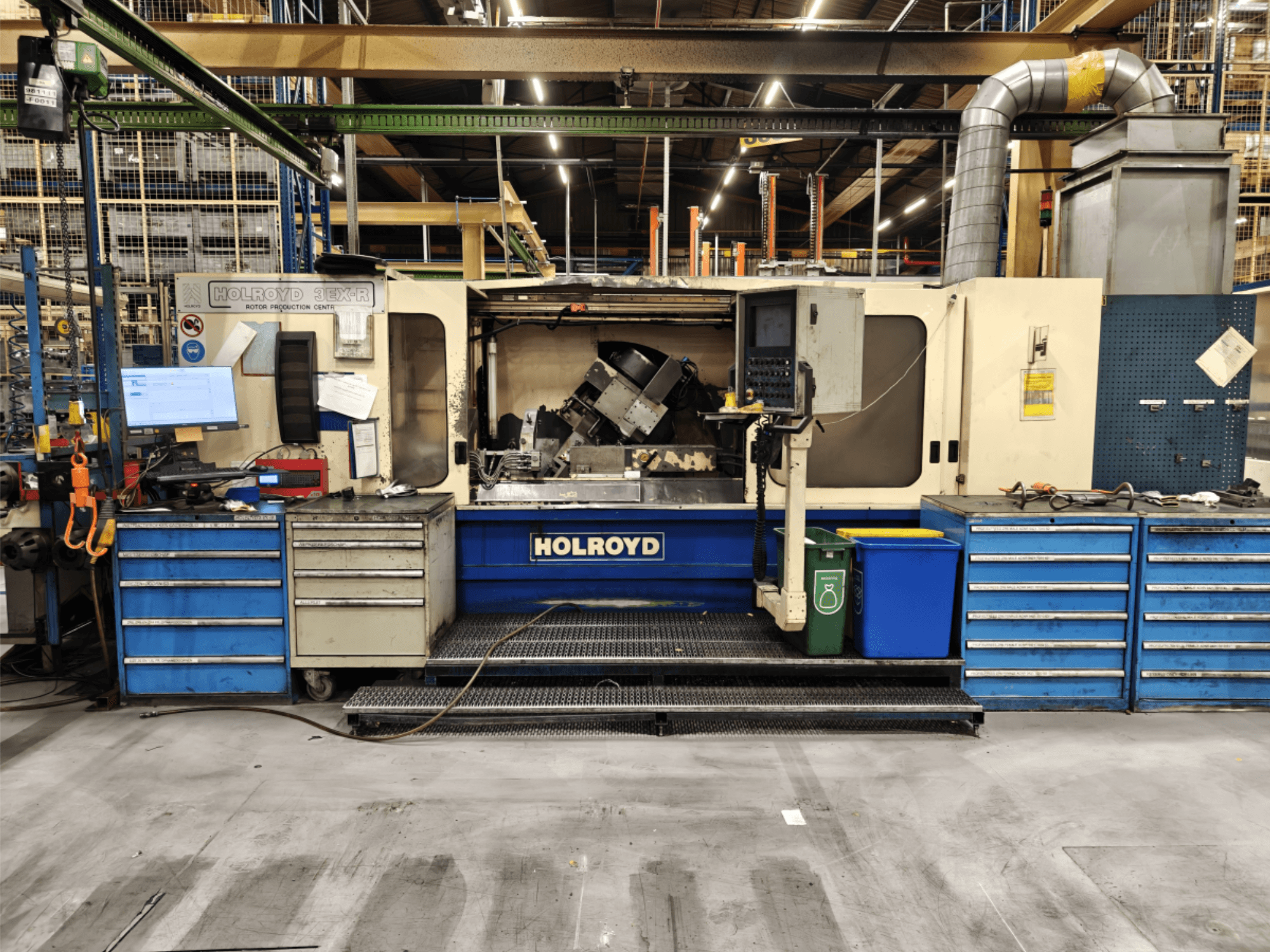

See 4-teljeline Holroyd 3EX-R CNC-rootoriprofiiliga freespink valmistati 1999. aastal. Selle maksimaalne töödeldava detaili läbimõõt on ligikaudu 350 mm ja pikkuse võimsus on 1550 mm, mistõttu sobib see rootori ja võlli suure täpsusega töötlemiseks. Kui otsite kvaliteetseid freesimisvõimalusi, kaaluge meie müügis olevat Holroyd 3EX-R masinat. Võtke meiega ühendust, et saada selle masina kohta lisateavet.
Ülevaade
- kaubamärk: HOLROYD
- aasta: 1999
- MUDEL: 3EX-R
- rakenduse tüüp: Muud masinad
- Asukoht: Belgia
- seadme tüüp: Tööriistad
- juhtseadme tootemark:
Tehniline teave - HOLROYD 3EX-R
Mõõtmed
- Masina pikkus: 7700 mm
- Masina kaal: 13000 kg
- Masina laius: 6670 mm
Liikumine
- Telgede arv: 4
Tehnilised andmed
- Pöörlev kiirus: 500 RPM
Lisainformatsioon
Masina tüüp: Holroyd 3EX-R CNC rootori tootmise keskus
Maksimaalne töödeldav läbimõõt: 350 mm
Minimaalne töödeldav läbimõõt: 100 mm
Maksimaalne pikkus (tööpinkide taldrikust sabaplaadi keskmeni): 1550 mm
Tööpea käigukasti maksimaalne liikumine: 1160 mm
Maksimaalne pikkus (tööpinkli otsast lõikepingi keskjooneni): 1363 mm
Minimaalne kaugus (tööpindi nina kuni freespindi keskjooneni): 203 mm
Maksimaalne kaugus (tööpindi keskjoone ja freespindi keskjoone vahel): 460 mm
Minimaalne kaugus (tööpindi keskjoone ja freespindi keskjoone vahel): 160 mm
Juhtmete vahemik: 10-2000 mm
Söötmisulatuste vahemik (piki spiraali): 25-1000 mm/min
Kiiruse liikumiskiirus (traveerimine): 10 000 mm/min
Kiire traversatsioonikiirus (sissevool): 4000 mm/min
Tööpea spindli kiirus: 0,5-5 RPM
Tailstock Quill Stock Stroke: 150 mm
Freespindli pöörlemiskiiruste vahemik: 50-500 RPM
Maksimaalne lõiketera läbimõõt: 400 mm
Soovitatav lõiketera läbimõõt: 250 mm
Lõikuri maksimaalne laius: 160 mm
Lõikuri spindli liides: ISO 50 tüüp "B" ("ANSI")
Freespindli nurga seadistus horisontaalsest: $0\pm55^{\circ}$
Söötmisasendi korduvus: 0,005 mm
Masina jagamise täpsus (diameetril 250): 0.010 mm
Masina juhtimistäpsus (300 mm-l): 0,010 mm
Lõikemootori võimsus: 63 KW (1500-2500 RPM)
Ligikaudne kaal (ainult masin): 13,000 kg
Ligikaudne põrandapind: 7700 $ \ korda 6670 $ mm
Elektrivarustus: 3-faasiline vahelduvvool (erinevus mitte rohkem kui +/- 6% nimiväärtusest).
Kaasasolevad omadused: Kalibreeritud ringikujulised kuulike juhtkruvid, masina valgustus, konditsioneeritud juhtimiskapp, hüdrauliline sabapuks, ringlusse lastav filtrisseade, automaatne määrimissüsteem, kalibreeritud ringikujulised kuulike juhtkruvid, masina valgustus, konditsioneeritud juhtimiskapp.
CNC-juhtimine: Holroydi projekteeritud suletud ahelaga süsteem 3,5-tollise kettasalvestuse ja automaatse diagnostikaga.
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
