Hüttenhölscher - Drilling rigDE-BOR-HUT-2010-00001

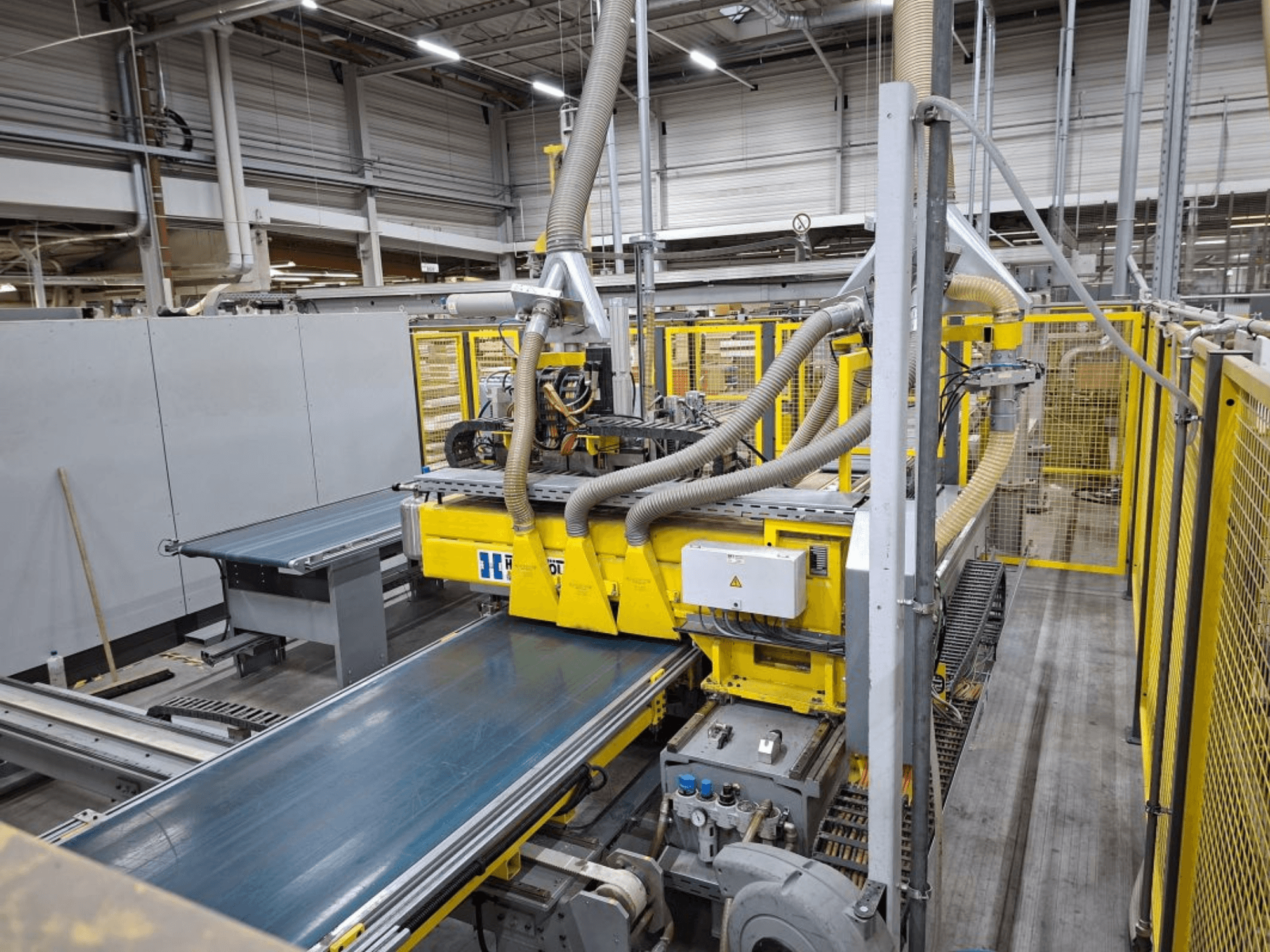

Kasutatud puurimissüsteem, mis koosneb 6-kohalisest laadimisportaalist

2-teljeline portaalrobot

Y/Z-teljed servomootoritega

Liikumisdistantsid: Y-telg 8500 mm, Z-telg 1500 mm

Neljakäigulise vaakumiga imbripuu risttala

Vaakumi tekitamine ejektori abil

Pikkus: 300 - 2250 mm

Laius: 350 - 710 mm

Paksus: 16 - 25 mm

Korstna kõrgus: Maks. 1000 mm (60 osa) koos kaitseplaadiga

Puurimissüsteem: Kaks 16-spindelist puurimissüsteemi

Kutsutavad spindlid: 8000 rpm

Soonesaag (tugi 1) spetsiaalsete tagaseina soonte lõikamiseks

Saagimisseade koos tööriistahoidjaga, kiiruse reguleerimine sagedusmuunduri kaudu

2x freespindlid paremal/vasakul esiserval (tugi 1)

Alusraam keevitatud konstruktsioonina, millel on töödeldud kruvipinnad

tugi on servomootori abil X-suunas liigutatav

Puurimispink a=32 mm, reguleeritav sagedusmuunduri abil, puurpink Ø 10h7 kinnituskruviga.

4 virnastamisjaama

1 käsipuujaam / automaatne - manuaalne söötmine

1 eemaldamisjaam / automaatne - käsitsi eemaldamine

põrandarullkonveier / virnasöötmine

4 rullkonveieri liini: 930 mm laius x 3600 mm pikkus

AH 300 mm

Söötmine / eemaldamine: manuaalne ristsiirdevanker

Transpordisektsioon: 950 mm lai x 4100 mm pikk

Integreeritud külgpidur

Manuaalne söötmine

Hammasriba lõik: 900 mm lai x 2500 mm pikk

Pneumaatiline tõstuk hammasrihmavöötme konveierile

Pneumaatilised topeltkinnitussilindrid, mida juhitakse kuulikruvi ja servomootori abil

Puuri käik a=32 mm, reguleeritav sagedusmuunduriga

Pneumaatiliselt juhitav tööasend

Ülekandevanker: Hammasrihmaosa 900 mm lai x 2500 mm pikk

Tagasitranspordisektsioon: 950 mm lai x 4000 mm pikk

Pneumaatiline stopper

Horisontaalhüpe ca 2500 mm kolmefaasilise mootori abil

Pöörlemine kolmefaasilise mootori abil +/- 90° võrra

Tühjendusjaamad / automaatne eemaldamine

Korpuse osade positsioneerimine kodeerija abil

Söötmise kaitsesüsteem

45 m pikkune kaitsepiirde 3 juurdepääsuuksega

2 lükanduksed põrandarullkonveierite söötmiseks
