HWACHEON - TTC-10 DE-TUR-HWA-2015-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

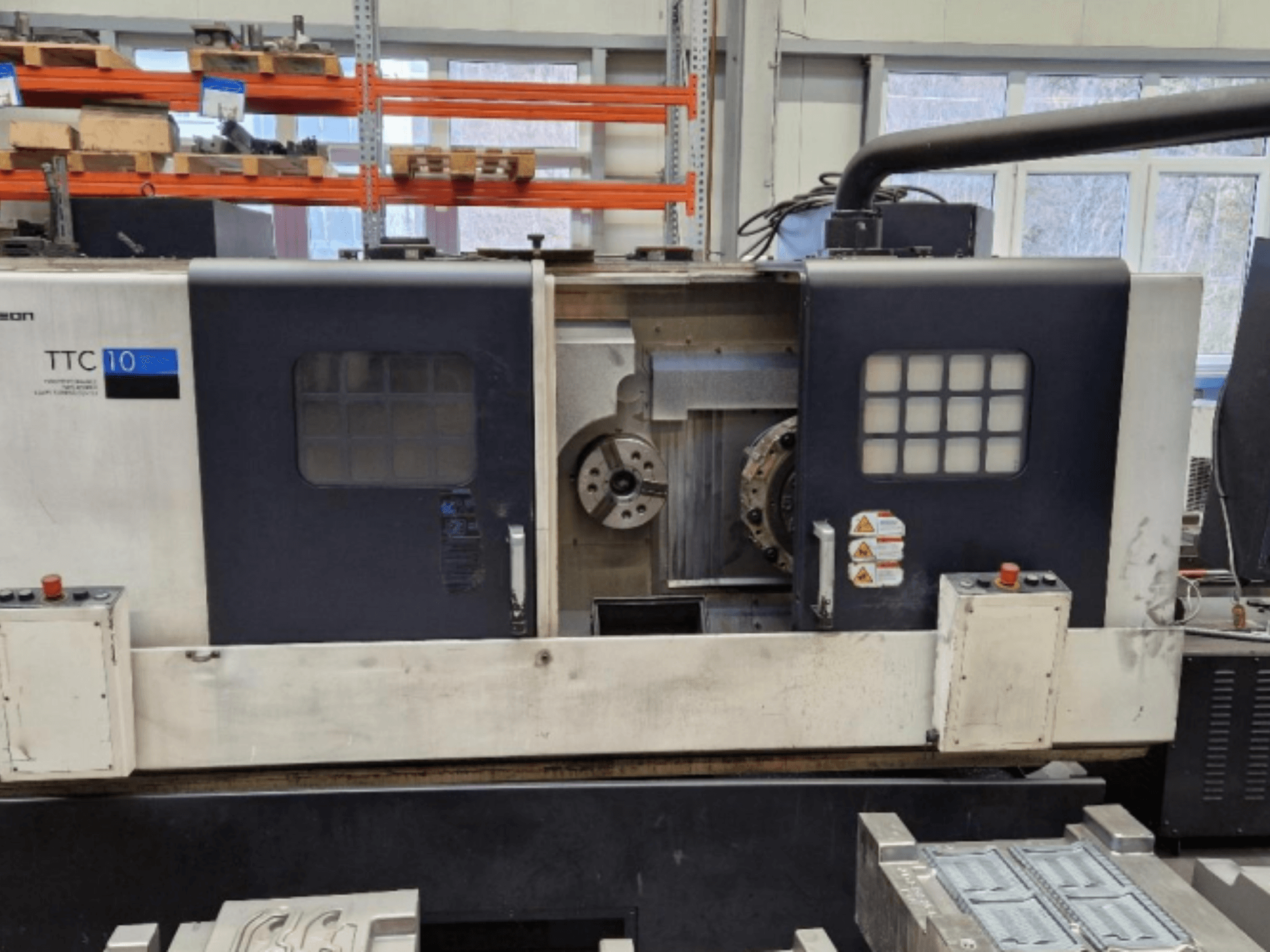

See HWACHEON TTC-10 horisontaalne treipingi on toodetud 2015. aastal. Sellel on Ø 500 mm ümberpööratav töölaud, maksimaalne töötlemisläbimõõt on Ø 400 mm ja maksimaalne töötlemispikkus 203 mm. See on varustatud Fanuc Oi-TF Plus juhtimisega ja pakub kiiret liikumiskiirust 30 m/min nii X- kui ka Z-teljel. Kaaluge võimalust osta see HWACHEON TTC-10 horisontaalne treipink. Võtke meiega ühendust, kui soovite selle masina kohta lisateavet.
Ülevaade
- kaubamärk: HWACHEON
- aasta: 2015
- MUDEL: TTC-10
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: FANUC
Tehniline teave - HWACHEON TTC-10
Kontrollseade
- Juhtimise mark: FANUC
- Juhtimise mudel: 0i-TF Plus
Mõõtmed
- Masina kõrgus: 2046 mm
- Masina pikkus: 3000 mm
- Masina kaal: 9500 kg
Liikumine
- Telgede arv: 2
- X-telje liikumine: 215 mm
- Z-telje liikumine: 230 mm
Tehnilised andmed
- Spindli võimsus: 18.5 kW
- Spindli kiirus: 2000 RPM
Lisainformatsioon
Võimsus / jõudlus
Kiikuv voodi: Ø 500 mm
Maksimaalne töötlemisläbimõõt: Ø 400 mm
Standardne töötlemisläbimõõt: Ø 320 mm
Maksimaalne töötlemispikkus: 203 mm
Tooriku suurus: 10″ + 10″
Spindel / ajam
Spindli tüüp / nina: ASA A2-8
Läbiv spindli puur: Ø 77 mm
Maksimaalne varda läbimõõt: Ø 59 mm
Tööriistad / torn
Tööriistade arv: 12 + 12
Tööriistahoidja: □25 × Ø50 mm
Revolveri indekseerimisaeg: 0,4 s/jaam
Teljed / söötmine
Kiirliikumine X/Z: 30 / 30 m/min
Maksimaalne liikumine X/Z: 215 / 230 mm
Mahuti / toitepaak
Määrdeaine: 12 l
Hüdraulika: 50 l + 50 l
Jahutusvedelik: 380 l
Energiakulu: 75 kVA
Lisavarustus
2 × 10″ pingutuspesa
Umbes 10 × tööriistahoidikut (eri konstruktsioonides)
Dokumentatsioon / kasutusjuhend (kui on olemas)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
