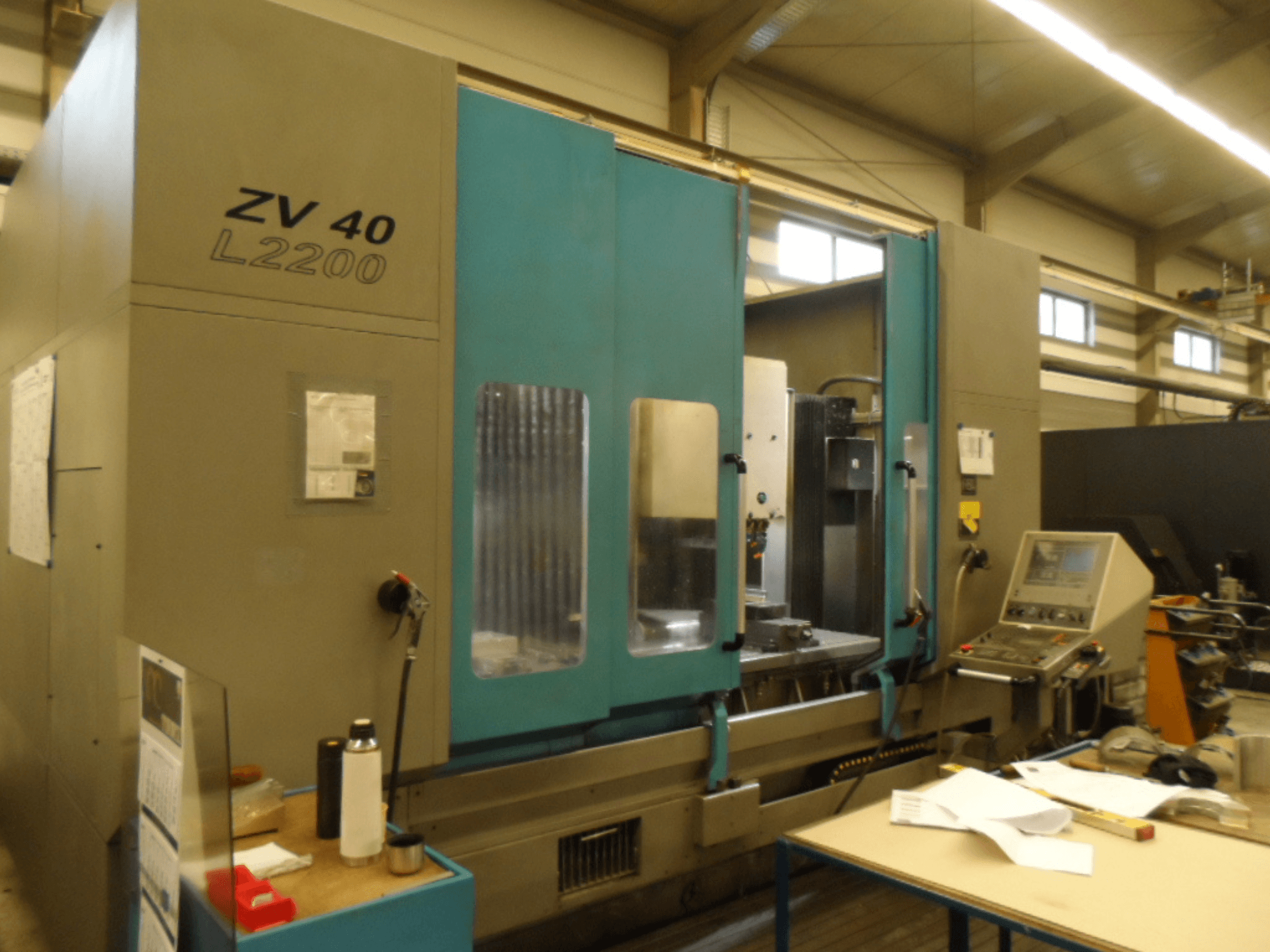

See 3-teljeline IBARMIA ZV 40 L2200 vertikaalne töötlemiskeskus on valmistatud 2000. aastal. Selle X-telje liikumine on 2200 mm, Y-telje liikumine 600 mm ja Z-telje liikumine 600 mm. Masina maksimaalne laua kandevõime on 2300 kg ja kiire liikumiskiirus 30 m/min. Kui otsite kvaliteetseid töötlemisvõimalusi, kaaluge meie müügis olevat IBARMIA ZV 40 L2200 masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: IBARMIA
- aasta: 2000
- MUDEL: ZV 40 L2200
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark:
Tehniline teave - IBARMIA ZV 40 L2200
Mõõtmed
- Masina kaal: 12000 kg
- Laua pikkus: 2600 mm
- Laua kandevõime: 2300 kg
- Laua laius: 650 mm
Liikumine
- Telgede arv: 3
- X-telje liikumine: 2200 mm
- Y-telje liikumine: 600 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 10 kg
- Pöörleva jõud: 28 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
- X-telje liikumine 2-punktilise töötlemise korral (pendeldamine): 720 mm
- Z-telje liikumine (vertikaalne): 600 mm (valikuline: 800 mm)
- T-pesade arv: 5
- T-pesade suurus: 18 mm
- T-pesade vaheline kaugus: 125 mm
- Min./Maks. vahemaa spindli nina ja laua vahel: 200 / 800 mm (valikuline: 1000 mm)
- Tööriista koonus / hoidja: SK40 - DIN 69871 (Valikud: HSK A-63 DIN 69893 või HSK A-80 DIN 69893)
- SK tööriistahoidja tõmbetapp: DIN 69672
- Tööriistakinnituse (SK) kinnitusjõud: 12000 N (Valikud: HSK A-63: 18000 N / HSK A-80: 28000 N)
- Laagri siseläbimõõt: 80 mm
- Maksimaalne standardne spindli pöörlemiskiirus: 6000 p/min (lisavarustus: 4000 / 8000 / 10000 p/min)
- Spindli peamootori võimsus 100 %-l: 28 kW (vahelduva tööga: 38,5 kW)
- Pidev võimsus standardkonfiguratsiooni puhul alates: 1500 rpm
- Maksimaalne pöördemoment 100% juures: 178 Nm (vahelduva tööga: 245 Nm)
- Söötmisjõud X, Y, Z 100 % juures: 13000 N (vahelduv: 15600 N)
- Kiire liikumiskiirus X, Y, Z: 30 m/min
- Maksimaalne töösöötluskiirus X, Y, Z: 10 m/min
- Positsioneerimistolerants Tp X(1000mm)-Y-Z: 0,015 mm
- Maksimaalne positsioneerimishälve Ps max: 0,010 mm
- Mõõtesüsteem X-Y-Z: Lineaarsed klaaskaalud
- Freesimisvõimsus terases (St 60): 650 cm³/min
- Puurimisvõimsus terases (St 60): Ø 60 mm
- Puurimisvõimsus terases (St 60): M-36
- Tööriistataskute arv: 24 (Valikud: 40 - 52)
- Tööriista maksimaalne pikkus: 300 mm
- Tööriista maksimaalne kaal: 10 kg
- Maksimaalne tööriista läbimõõt (täislaegas): 85 mm
- Max. tööriista läbimõõt (kõrvalolevad taskud vabad): 125 mm
- Tööriistade juhtimine: Juhuslik
- Tööriista vahetamise aeg: 3.5 s
- Tööriista vahetamise aeg: 7 s
- Põrandavajadus: umbes 17 m²
- Jahutusvedeliku mahutavus: 370 liitrit
- Masina pikkus (mõõde A): 4200 mm
- Tekstuurne värvistruktuur (2 värvi): RAL hall 7037 / sinine 5012
- Elektriline ühendus: 55 kW
- Tööpinge: 400 V / 50 Hz
- Suruõhu ühendus: 6 baari
- Jahutusvedeliku pumba võimsus: 0,75 kW
- Standardvarustus: X/Y/Z-telgede lineaarsed klaaskaalud, vertikaalne sisekate piki X-telge, tööruumi valgustus, automaatne tsentraalne määrimine, spindlipea hüdrauliline vastukaalu tasakaal, automaatne pneumaatiline spindlipuhastus, mobiilne juhtpaneel, jäik koputus (koputus ilma kompensatsioonipingita).
- Saadaval on tehase lisavarustus: Sisemine jahutusvedeliku juurdevool (IKZ), täielik masinakapp, vaheseinad pendeldamise jaoks, jagamispead/pöördlaudad 1 või 2 täiendava masina telje jaoks, töövahendi puutetundur, digitaliseerimissüsteemid, tööriistade jälgimissüsteemid, teisaldatav elektrooniline käsiratas.
- sõltuvalt nõuetest tuleks Y-telje osad välja vahetada või remontida
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
