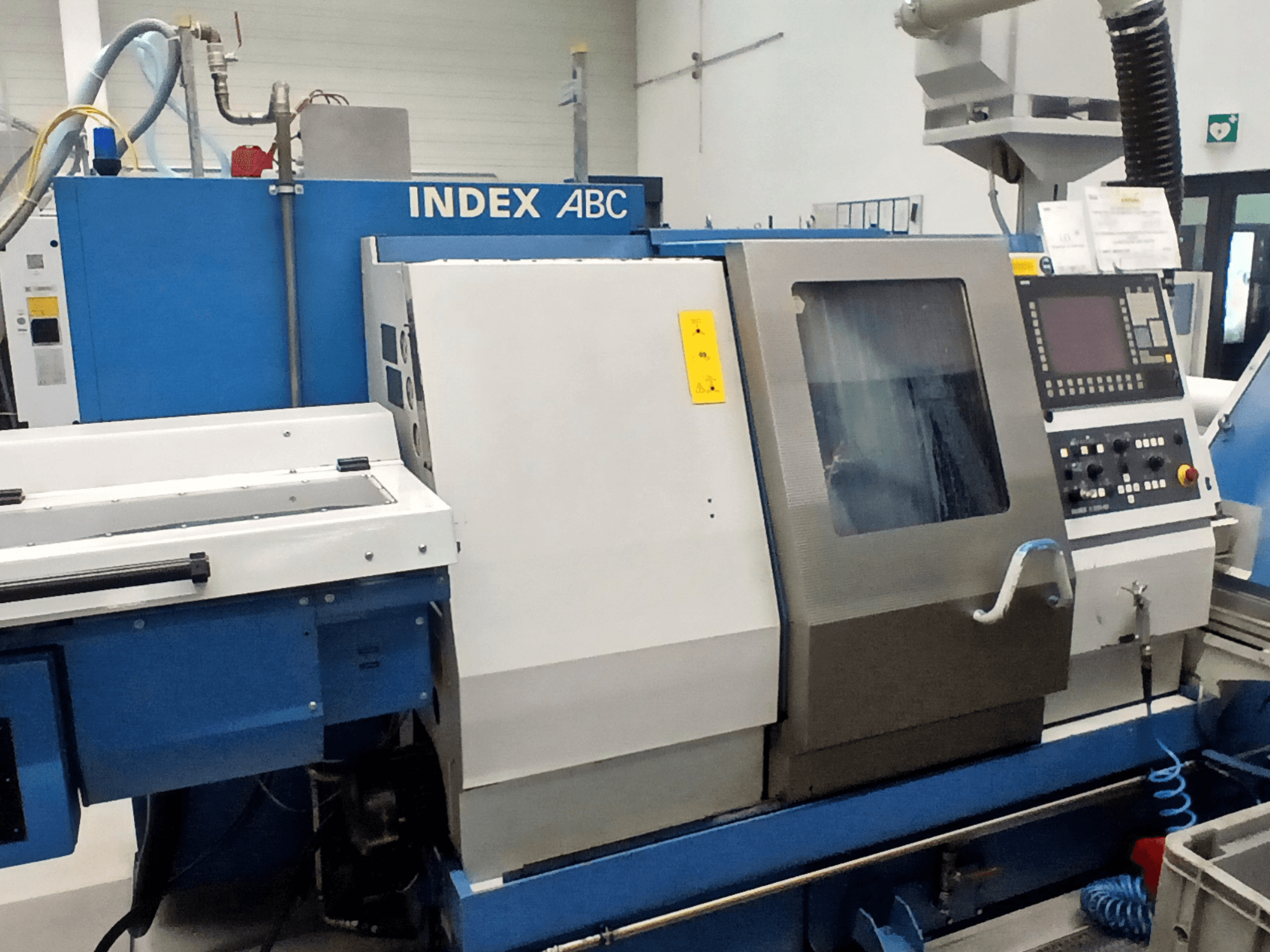

See 5-teljeline Index ABC horisontaalne treipink on valmistatud 2012. aastal. Sellel on põhispindel maksimaalse kiirusega 6000 pööret minutis ja allspindel kiirusega 4500 pööret minutis. Tööpingil on kaks revolvrit, mis on mõlemad varustatud X- ja Z-telgedega, ning võimas tööriistajõuallikas. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge meie müügis olevat Index ABC masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Index
- aasta: 2012
- MUDEL: ABC
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark:
Tehniline teave - Index ABC
Liikumine
- Telgede arv: 5
- X-telje liikumine: 81 mm
- Z-telje liikumine: 80 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Pöörleva jõud: 20 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Peaspindel: D65, spindli liides AD140, ID83, maksimaalne kiirus 6000 p/min; maksimaalne võimsus 20 kW 100% töötsükli juures; C-telg; elektrooniline sünkroniseerimine spindlite vahel.
Allspindel: 7,5-tolline taldrikuliides, maksimaalne kiirus 4500 p/min
Pukk: 3-lõikepael KFN95/3, pingutusjõud 480 daN, max 4000 pööret minutis
Revolutsioonid: kaks revolvrit X- ja Z-telgiga; tööriistajam revolvril 6000 pööret minutis, 3,3 kW
Tagumine töövahend: ilma püstikuta, 5 püstiku positsiooni
Jahutusvedelikud: 80 l/min 8 baari juures ja 20 l/min 18 baari juures; süsteem on ette valmistatud emulsiooni jaoks; jahutusvedeliku tagasivool spindli otsas D60 (ilma vardasöötmiseta).
Juhtimine: INDEX C200-4D, mis põhineb Siemens 840D-l; värviline ekraan 26 cm; keermelõikamine ilma kompenseeriva toorikuta; mootorivoolupõhine tööriista jälgimine; sisemine tööriistade juhtimine ja seadistuste dialoog; pikendatud töötlemistsüklid; detailide loendur ja tootmise jälgimine.
Toite-/ühendusandmed: 400 V, 50 Hz TN-võrk; ühendatud kogukoormus 45 kVA; nimivõimsus 38 kW; nimivool 65 A; maksimaalne kaitsevarustus 100 A
Hüdrauliline õõnes kinnitus silinder D65
Lisavarustus
Laastukonveier: hingedega lint, väljastus kõrgus 1250 mm
Rauasöötja: MBL 65/3700 spindli kõrgusele 1010 mm; varraste läbimõõt kuni 65 mm; varrasööturi pikkus 3700 mm; juhtkanalite süsteem veerelaagritega; laadimisvarraste (Ø12 mm ja Ø20 mm, pikkus 1400 mm); juhtsarjad 14-18 mm, 18-22 mm, 22-65 mm jaoks.
Töödetailide mahalaadimisseade põhi- ja allspindlile koos detailide püüdjaga
Teleservice ettevalmistus (ISDN) koos tarkvaraga
Masin on ette valmistatud väljatõmbesüsteemile 230 V
Tööpiirkonna valgustus
Kaks elektrikapi jahutusseadet
Trafo 3 kVA
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
