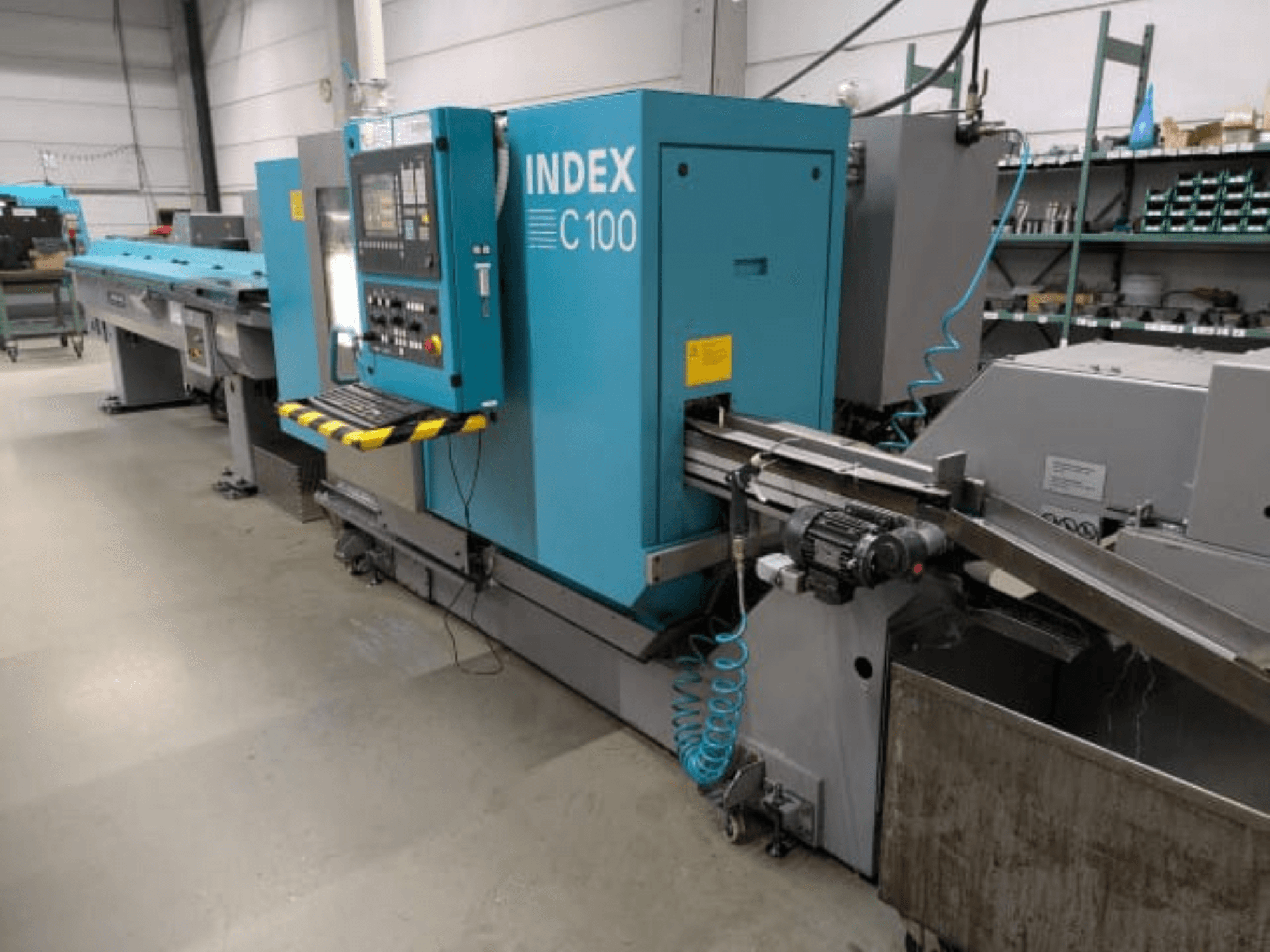

Index - C100DE-TUR-IND-2012-00002

- Masinaraam: Valurauast masina raam vertikaalse voodi konstruktsiooniga

- Tööriistakandja juhikud: Suure jäikuse ja summutusega plaatjuhikud.

- Teljed ajamid: Tööriistakandjate topeltkääride kinemaatika; vahelduvvoolu sünkroonajamite tehnoloogia.

- Peatelje konstruktsioon: Termosümmeetriline konstruktsioon

- Põhispindel (D42): Spindlipea suurus 5 (DIN 55026 ja ISO 702), max. tala läbimõõt 42 mm, max. kiirus 7000 p/min, esilaagri läbimõõt 75 mm.

- Põhispindli võimsus: 22/29 kW (100%/40% töötsükli juures)

- Peaspindli pöördemoment: 50/65 Nm (100%/40%-lise maksimumvõimsuse juures).

- Peaspindli kinnitusballoon: D42/14 kinnitushülssi või tooriku kinnituseks, hüdrauliline töö, töömaht 12 mm, kinnitusrõhk 8/80 bar, maksimaalne tõukejõud 34 kN, maksimaalne tõmbejõud 34 kN.

- C-telje ajam (põhi- ja vastaspindel): Õõnesvõlli mootor, nurgamõõtesüsteem spindlil, lahutusvõime 0,00014 kraadi, korratavus hajuvus Psmax = 0,01 kraadi.

- Peaspindli kinnitusüksus: Ühekordne rõhu kinnitusseade, reguleeritav vahemikus 8 kuni 75 baari

- Vastaspindel (D42): Spindlipea suurus 5 (DIN 55026 ja ISO 702), maksimaalne riba läbimõõt 42 mm, maksimaalne pöörlemiskiirus 7000 p/min, spindlipingi läbimõõt 110 mm, eesmise laagri läbimõõt 75 mm.

- Vastaspindli võimsus: 16,5/19 kW (100%/40% töötsükli juures)

- Vastaspindli pöördemoment: 32/43 Nm (100%/40%-lise maksimumvõimsuse juures).

- Vastaspindli liugurid (Z-telg): Vahelduvvoolumootor ja kuulikruvid, tööhulk 500 mm, kiire liikumine 60 m/min, kiirendus 10 m/s^2, etteandetõukejõud 3000 N

- Vastasspindli kinnitusballoon: D42/14, hüdrauliline töö, töömaht 12 mm, pingutusrõhk 8/80 bar, maksimaalne tõukejõud 34 kN, maksimaalne tõmbejõud 34 kN.

- Vastaspindli kinnitusseade: Ühekordse rõhuga kinnitusseade, reguleeritav vahemikus 8 kuni 75 baari

- Tööriistakandja 1: X-telje liikumine 70 mm (kiire 30 m/min, k.a. 9 m/s^2, etteandmisjõud 3000 N); Z-telje liikumine 250 mm (kiire 60 m/min, k.a. 9 m/s^2, etteandmisjõud 3000 N); Y-telje liikumine 70 mm (kiire 15 m/min, k.a. 5 m/s^2, etteandmisjõud 3000 N). Revolver 1 10 jaamaga, paralleelsed varre kinnitused D25x48 (DIN 69880), pinge all olevad tööriistad kõigis jaamades (võimsus 4,2 kW, pöördemoment 11 Nm, maksimaalne pöörlemiskiirus 8000 p/min).

- Tööriistakandja 2: X-telje liikumine 70 mm (kiire 30 m/min, k.a. 9 m/s^2, etteandmisjõud 3000 N); Z-telje liikumine 400 mm (kiire 60 m/min, k.a. 9 m/s^2, etteandmisjõud 3000 N); Y-telje liikumine 70 mm (kiire 15 m/min, k.a. 5 m/s^2, etteandmisjõud 3000 N). Revolver 2 10 jaamaga, paralleelsed varre kinnitused D25x48 (DIN 69880), pinge all olevad tööriistad kõigis jaamades (võimsus 4,2 kW, pöördemoment 11 Nm, maksimaalne pöörlemiskiirus 8000 p/min).

- Tööriistakandja 3: X-telje liikumine 125 mm (kiire 30 m/min, kiirusega 10 m/s^2, etteandmisjõud 3000 N). Revolver 3 10 jaamaga, paralleelsed varre kinnitused D25x48 (DIN 69880), pinge all olevad tööriistad kõigis jaamades (võimsus 4,2 kW, pöördemoment 11 Nm, max. kiirus 8000 p/min).

- Juhtimissüsteem: INDEX C200-4D juhtimissüsteem (modulaarne multiprotsessorjuhtimine, integreeritud Simodrive 611 / Sinumerik 840D), CNC kasutajamälu kuni 6 MB, Ethernet 10/100 Mbps.

- Juhtpaneeli ekraan: 26 cm TFT värviline lameekraan, membraanklaviatuur XYZ paigutusega, vaikimisi kuvamiskeel hollandi keel

- Masina toiteallikas: 400V, 50 Hz, 49 kVA ühendatud võimsus, 70 A nimivool, 100 A maksimaalne varukaitsesulavkaitse

- Jahutussüsteem: Keskne veeliides spindlite ja juhtimiskapi jaoks, 8 kW nimivõimsusega netojahutusüksus (50 Hz/400 V).

- Masinate ümbris: INDEX standardne türkiissinine RAL 5018 eesmisel liugkabiinil (roostevaba konstruktsiooniteras), tolmuhall RAL 7037 lülitus-/voolukappidel ja laastukonveieril.

- Hoidikupesa (põhispindel): D42 spindlile (SK42BZI/900 442...).

- Vastaspindli kinnitus: Ortlieb Power Chuck KSFI 40-054 koos otsaklappidega koos jahutusvedelikuga.

- Töödetaili käsitsemine: Gantry-tüüpi eemaldusüksus koos käitatava haaratsiga (pneumaatiline pööramine/käepide), max. tooriku läbimõõt 8-42 mm, max. kaal 2 kg, max. jääkpikkus 150 mm.

- Valmis detailide konveier: Standardversioonis konveier, mille väljastus toimub paremal küljel

- Laastude kõrvaldamine: Hingetüüpi laastukonveier, tühjenduskõrgus 840 mm, eraldi jahutusvedeliku paagiga ja tugevdatud tõstepumba (100 l/min).

- Jahutusvedeliku süsteem: Ettevalmistatud emulsiooni jaoks, madalrõhupump (8 bar / 80 l/min), keskrõhupump (20 bar / 30 l/min), põhisüsteem 600 l paak Profibus liidesega, jahutusvedeliku mikrofiltrisüsteem (kompaktne lintfilter tüüp KF150, läbilaskevõime 150 l/min emulsioon / 120 l/min õli).

- Filtri veeb: Tüüp PN 100 / 100-540, kinnipidamise suurus 50µm - 60µm, laius 540 mm, pikkus 50 meetrit.

- Tööriistakandeventiilid: Jahutusvedeliku kõrgsurveventiilid kuni 80 baari tööriistakandjatele 1, 2, 3.

- Ekstraheerimise ettevalmistus: Jahutusvedeliku väljatõmbamise/filteri ühendamiseks, 200 mm läbimõõduga kanal, võimsus ca 600 m3/h.

- Lisafunktsioonid: C200-4D puhul ülekande-/traatsiifunktsioon näo-/ümberfreesimiseks, MBL 42-65 lisaseadmed 840D juhtimissüsteemile

- Varraste laadimismagasiin: INDEX MBL 42/3700 varraste laadimismagasin, spindli kõrgus 1010 mm, varraste hoiuala 390 mm lai, varraste läbimõõt 10 - 42 mm, maksimaalne varraste pikkus 3644 mm, sisaldab hingedega varraste tugi metrilise skaalaga, varraste tõukevarda 20D (pikkus 1400 mm) ja töödeldud juhtseadiseid 22-42 mm.
