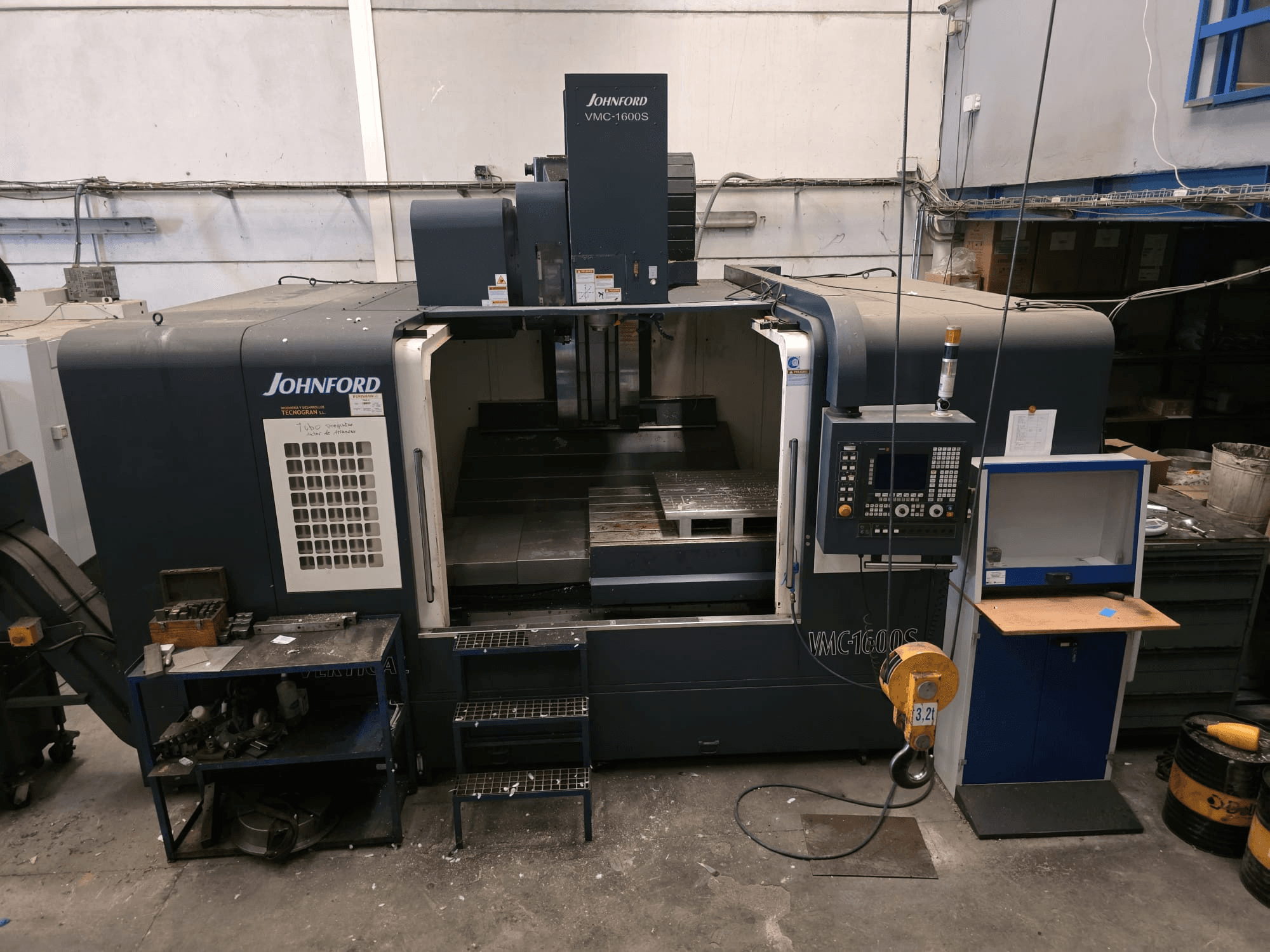

Johnford - VMC-1600SES-MIL-JOH-2014-00001

Laua tööpind: 70,9" x 39,4" (1800 x 1000 mm)

Spindli nina ja laua vaheline kaugus: 5,9"-37,4" (150-950 mm)

Spindli keskpunkt kuni sammas: 45,3" (1150 mm)

Spindli koonus:

• VMC-1600S: BT-40 / CAT-40

• VMC-1600SHD: BT-50 / CAT-50

Spindli läbimõõt:

• VMC-1600S: 2,75" (70 mm)

• VMC-1600SHD: 3,9" (100 mm)

Spindli kiirus:

• VMC-1600S: 80-8000 pööret minutis.

• VMC-1600SHD: Auto Hi-Lo Gear 10-4500 rpm

Spindlimootor:

• VMC-1600S: 15/10 HP (15/20 HP valikuliselt)

• VMC-1600SHD: 25/20 HJ

Kiirliikumine (X/Y/Z): 18 / 18 / 12 m/min

Söötmine (spindel): 1-12 000 mm/min

Tööriistade valik: Kahesuunaline juhuslik tüüp, lühim tee

Tööriistade arv:

• VMC-1600S: Käevaba 24; käetüüp 24/32 (valikuline)

• VMC-1600SHD: käedeta 20; käe tüüp 24/32 (valikuline)

Tööriista maksimaalne läbimõõt:

• VMC-1600S: 4" (100 mm)

• VMC-1600SHD: 9,8" (250 mm)

Tööriista maksimaalne pikkus:

• VMC-1600S: 12,5" (320 mm)

• VMC-1600SHD: 15,7" (400 mm)

Tööriista maksimaalne kaal:

• VMC-1600S: 10 kg (22 lbs)

• VMC-1600SHD: 15 kg (33 lbs)

Põrandapind: 177,2" x 209,8" (4500 x 5330 mm)

X/Y/Z kuulikruvi läbimõõt: φ50 / φ63 / φ50

Lõikevõime (S45C):

• Freesimine: 180 cm3/min (S) / 320 cm3/min (SHD)

• Puurimine: φ40 mm (S) / φ52 mm (SHD)

• Keermestamine: M30 x P3,5 (S) / M50 x P4,5 (SHD)
