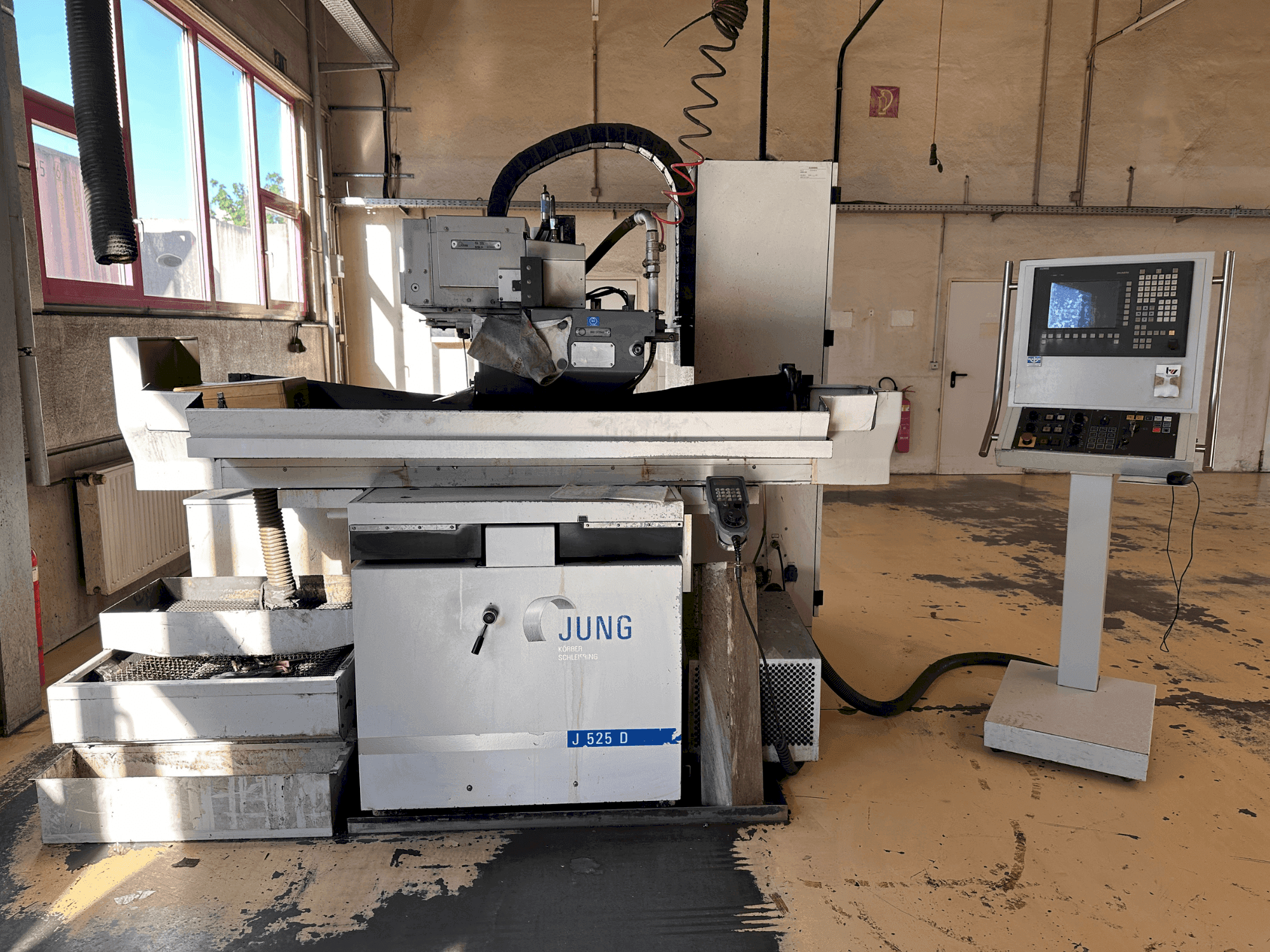

JUNG - J 525-DDE-GRI-JUN-2007-00001

Masina eelised

Masina tehnilised eelised

• Masina mõõtmed (p x l x k): 3000 x 2700 x 2440 mm /kaal (kg): 1600
• X-telg (pikisuunaline laua liikumine): edasi-tagasi lihvimise liikumiskiirus, hüdrauliline, pidevalt reguleeritav: 1000–24000 mm/min / vahelduvvoolu servomootoriga aeglase etteandega lihvimise liikumiskiirus: 5–5000 mm/min / piirlülitite vaheline teekond: 660 mm kasutatav võnkekäik: 630 mm sisendi eraldusvõime: 0,0001 mm / y-telg (vertikaalne liikumine): liikumiskiirus: 0,1–2000 mm/min / piirlülitite vaheline teekond: 385 mm / laua ja spindli keskme vaheline maksimaalne kaugus: 490 mm / sisendi eraldusvõime: 0,0001 mm / z-telg (horisontaalne liikumine): liikumiskiirus: 0,1–2000 mm/min / piirlülitite vaheline teekond: 225 mm / sisendi eraldusvõime: 0,0001 mm
• Laua kinnituspind: 600 x 200 mm / lihvitava tooriku pind koos ratta laiusega: 600 x 250 mm / lubatud koormus koos magnetplaadiga: 100 kg
• Kiirusvahemik: 800–4200 min-1 / ajami võimsus: maksimaalselt 5 kw / lõikekiirus: 35 m/s
• Pinge: 400 v ac -5% kuni +10% / sagedus: 50 hz / juhtpinge: 230 v ac / 24 v dc / ühendatud koormus: 13 kva / kaitsmekaitse: 25 a / kaitsmekaitse pa37k-ga: 35 a
• Juhtkapi kaal: 600 kg / kaal pa37k (lisavarustus): 120 kg
