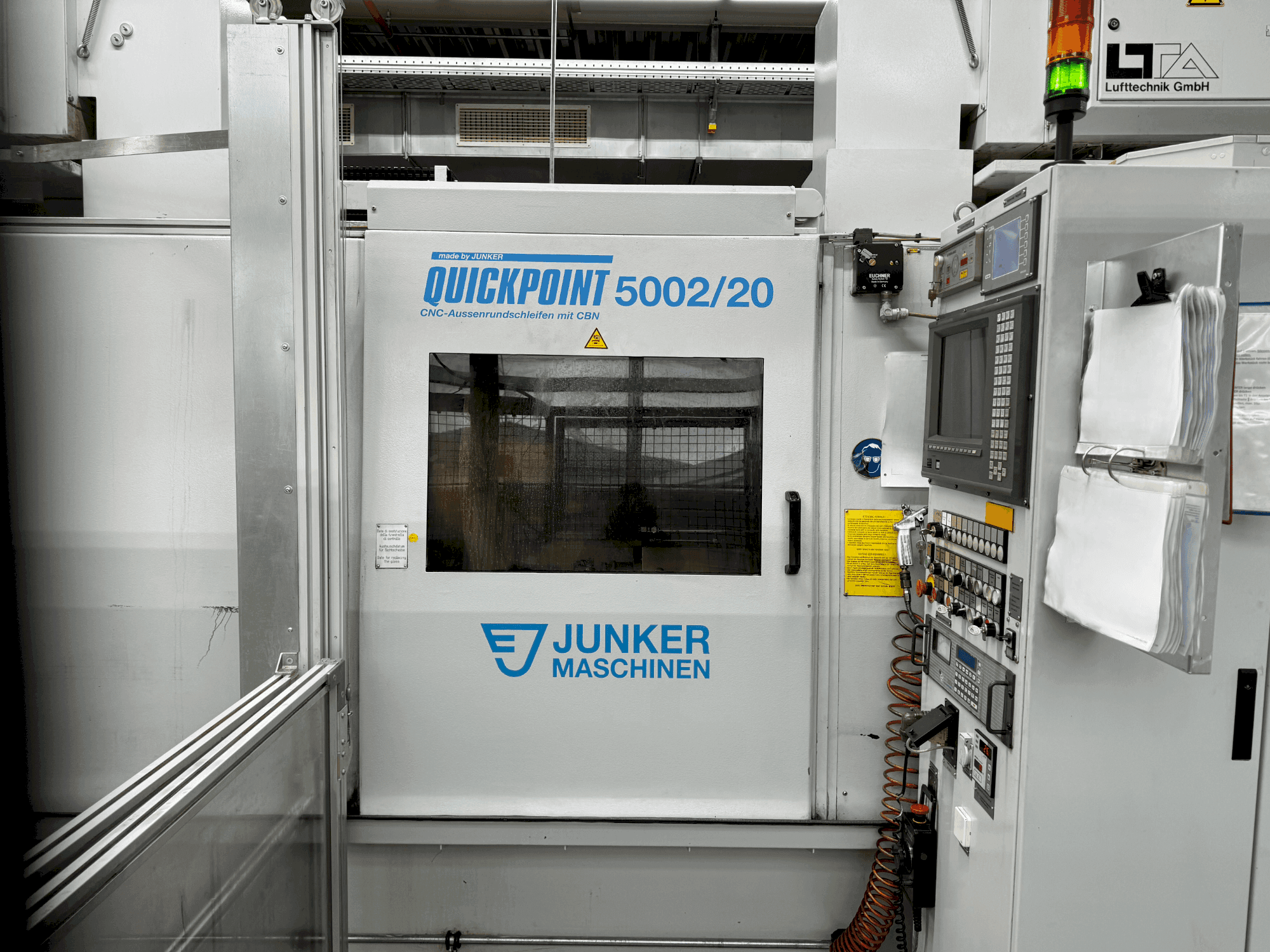

JUNKER Quickpoint 5002/20 silindriline lihvimismasin

Kuva algkeeles

See JUNKER Quickpoint 5002/20 silindriline lihvimismasin valmistati 2000. aastal Saksamaal. Selle lihvimise läbimõõt on 280 mm ja lihvimispikkus 900 mm. Varustatud 900 mm pikkuse z-teljega, suudab see toime tulla max. tooriku kaal 30 kg. Juhtseadmena on sellel FANUC 15-TB juhtseade. Kaasas on 2x väljatõmbeseadet (valmistatud LTA) ja õlifiltrisüsteem (sisseehitatud). Masinat kasutatakse praegu robotiliini osana ja see müüakse maha, kuna asendatakse uue masinaga. Rohkem muljeid vaata foto- ja videogaleriist.

Ülevaade

kaubamärk: JUNKER
aasta: 2000
MUDEL: Quickpoint 5002/20
rakenduse tüüp: Lihvimine
Asukoht: Saksamaa
seadme tüüp: Lihvimismasinad
saadavus: Müüdud
juhtseadme tootemark: FANUC
GINDUMACI ID: DE-GRI-JUN-2000-00001

Tehniline teave

Üldandmed

Mõõtmislaius: approx. 5000 mm
Mõõtmissügavus: approx. 5000 mm
Mõõtmiskõrgus: approx. 2500 mm
Masina kaal: approx. 15000 kg

Juhtseade

Kaubamärk: FANUC
Mudel: 15-TB

Põhiajam

Telgede arv: 3

Liikumine

Z-TELG Liikumine: 900 mm

Toorik

Tooriku dünaamiline takistus: 250 mm
Toorik z: 900 mm
Tooriku kaal: max. 30 kg

Tail Stock

Pinooli diameeter: 100 x 430 mm

Täiendav varustus

- 2x väljatõmbeseadet (valmistatud LTA poolt)
- Õlifiltri süsteem on suures osas iseehitatud kogumisalusel, süsteem magnetseparaatoriga (tõenäoliselt ainult tingimuslikult korduvkasutatav, kuid praegu toimiv), praegu ehitatud külmjaotuskonstruktsioonis koos sisemise jahuti ja välise kondensaatoriga
- Asenduslihvkettad saab üle anda, kui need on demonteerimiskuupäeval veel saadaval
- Saadaval on ka lisatarvikud, nagu otsikud, draiverisüsteemid, mõõtesondid jne, ja need võiks ära anda

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Laadimissüsteem: käsitsi
- - Tööpea: fikseeritud
- - Töödeldava detaili spindli // mõõtmed: 100 x 400 mm, püsimäärdega, suruõhuga laagrite kaitse, servomootori ajam (c-telg), koonus ja spetsiaalne kinnitus mk4 või junker standardkrae ⌀ 75mm
- - Sabatugi // käsitsi ketirattaga, hüdraulika abil reguleeritav padrunrõhk
- - Sabavarruka varrukas // ⌀ 100 x 430 mm, mk 4 resp. Junker standardkrae ⌀ 75 mm
- - Lihvimislaud // z-telg (cnc-juhitav)
- - Rattapea // sisestus: x-telg (cnc-juhitav), horisontaalne: -6° kuni + 15°, b-telg (cnc-juhitav), vertikaalne: -0. 5°, 0° ja +0. 5° (pööratav)
- - Lihvimisvõll // ⌀ 180 x 400 mm, äärik: ⌀ 190 mm, standardne krae: ⌀ 127 mm, võimsus: 24 kw
- - Lihvketas // borasoon (cbn) või teemant, läbimõõt: ⌀ 400 mm, ava: ⌀ 127 mm, katte laius: 5 mm
Kvalitatiivsed eelised masinale:
- - Masin alati väga hästi hoitud
- - Tugev ja töökindel tootmisliin
- - Quickpointi masinaid saab kasutada paljudes rakendustes ja samal ajal on neil muljetavaldav tootlikkus
- - Mitmekülgsus ja suurepärane tooriku kvaliteet
- - 3 telge (x, z ja b)
